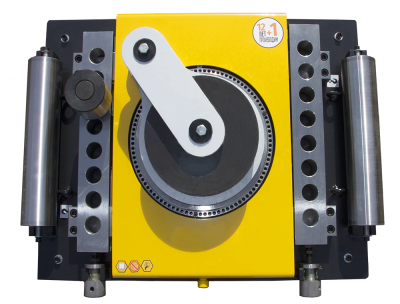

Станок для гибки арматуры ВПК Г-55
Станок для гибки арматуры ВПК Г-55 - самый высокопроизводительный из серии гибочных станков торговой марки VPK. Обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Усиленные передаточные пары позволяют обрабатывать стержни арматуры большого диаметра. Станок ВПК Г-55 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы.
ПРИНЦИП РАБОТЫ

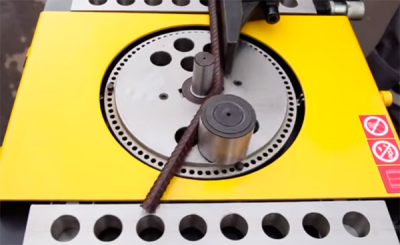

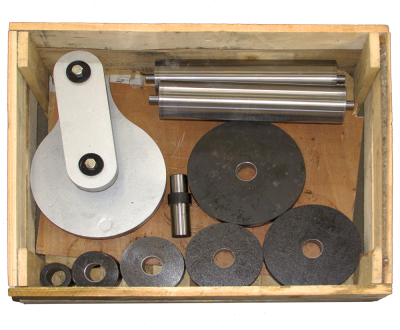

Гибка арматуры на станке ВПК Г-55 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
КАК ОТЛИЧИТЬ ГИБОЧНЫЙ СТАНОК ВПК Г-55 ОТ ПОДДЕЛОК?
- на ВПК Г-55 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
- установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
- скорость гибки 45 градусов в секунду
- рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки , полученной методом ковки. Твердость диска составляет 16 HRC , а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
- только на ВПК Г-55 регулируемые упорные рейки
- толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
- ВПК Г-55 при отгрузке полностью подготовлен к работе и заправлен маслом
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной « ванне »
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек
- до 7.6 гибов в минуту как одного, так и нескольких прутков
- все элементы станка хорошо закреплены и защищены
- электродвигатель 4 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатации замена
- масла один раз в год
Увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
4 |
Масса, кг
|
590 |
Напряжение сети, В
|
380 |
Мощность, кВт
|
4 |
Скорость вращения рабочего диска, об/мин
|
7,6 |
Гибка арматуры класса А-I (А240) диаметром, мм
|
55 |
Гибка арматуры класса А-III (А400)) диаметром, мм
|
50 |
Гибка арматуры класса А-500С диаметром, мм
|
42 |
Габариты в упаковке, мм
|
1100х950х1000 |
Вес в упаковке, кг
|
590 |
Масло, л
|
25 |
