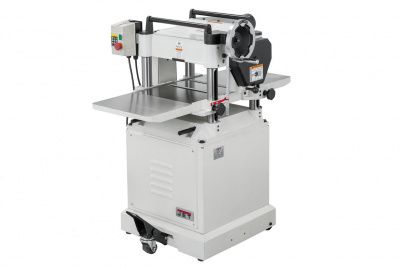

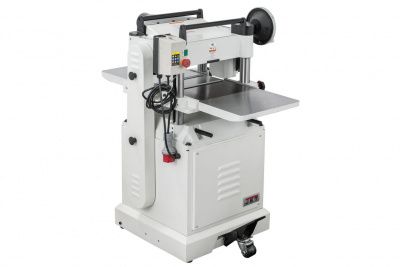

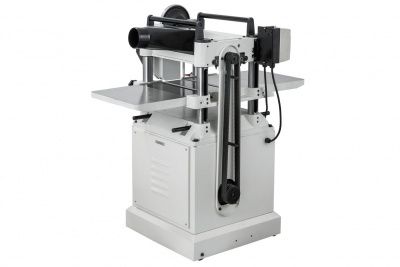

Рейсмусовый станок Jet JWP-15K
- Возможность установки строгального вала helical

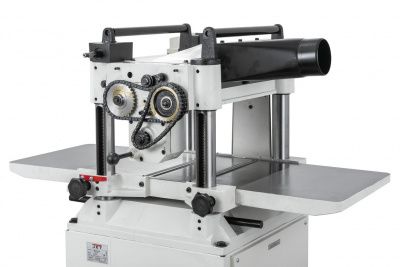

- 2-ступенчатая регулировка скорости подачи
- Рейсмусовый стол с роликами
- Металлические подающие валы

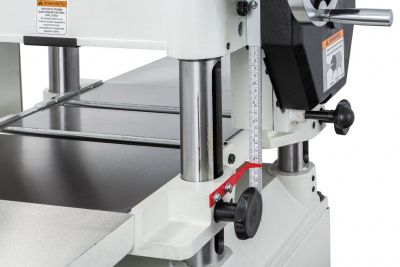

- Регулировка высоты строгания вращающимся штурвалом
- Регулировка высоты положения роликов стола

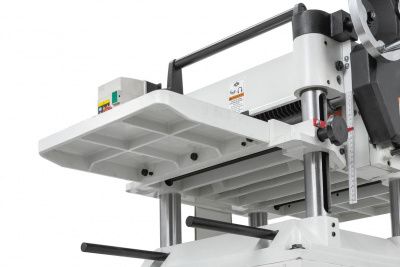

- Съемные удлинители рабочего стола из чугунного литья
- Корпус из чугунного литья
- Тумба-подставка для напольной установки
- Устройство с подъемным механизмом для облегчения транспортировки станка
JWP-15K — рейсмусовый станок с прочной и массивной конструкцией, предназначенный для профессиональной и любительской эксплуатации. Рабочий стол, его удлинения, основание и строгальный узел сделаны из чугуна. Регулировка просвета происходит при подъеме и опускании стола, в нижнем положении расстояние до ножей превышает 200 мм, что позволяет пропускать крупные брусья или доски, поставленные на ребро.

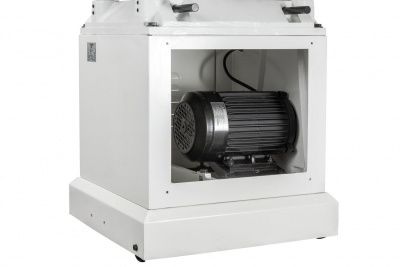

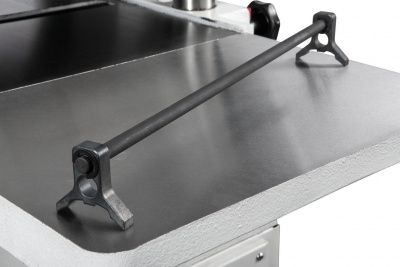

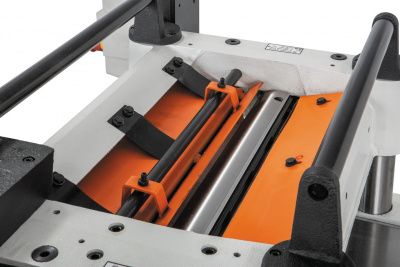

Мотор расположен внизу в тумбе и не занимает верхнюю часть корпуса, это позволило установить два металлических ролика для обратной подачи заготовок и обеспечить удобный доступ к строгальному валу для замены и регулировки ножей. В штатной комплектации установлен барабан с тремя прямыми лезвиями. Для интенсивной эксплуатации, при частой работе с твердыми и свилеватыми породами, при повышенных требованиях к качеству обработки рекомендуется приобрести и установить вал helical, имеющий 75 четырехсторонних твердосплавных сегмента с радиусной режущей кромкой.

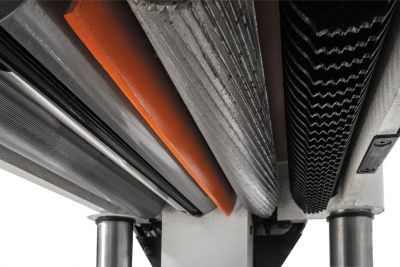

Протяжка заготовок производится двумя металлическими валами, причем оба имеют насечку: передний - грубую агрессивную, задний - неглубокую. Рифление принимающего ролика улучшает сцепление с деревом, но может оставлять неглубокие риски на гладкой простроганной поверхности. В случае необходимости они легко убираются шлифовкой. Для снижения трения о поверхность стола в него встроены ролики, в зависимости от твердости древесины и иных факторов их выступ над поверхностью регулируют в диапазоне от 0 до 1,5 мм. Механизм эксцентриковый, отдельный для каждого ролика.
Станок имеет большую (270 кг) массу и для перемещения по мастерской силами одного человека оборудован шасси с подъемным механизмом: два колеса служат опорой постоянно, третье при нажатии на педаль выдвигается, принимая вес.
Частота вращения, об/мин
|
4800 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
2,8 |
Масса, кг
|
270 |
Напряжение, В
|
230 |
Потребляемая (выходная) мощность, кВт
|
2,8 (2,2) |
Частота вращения строгального вала
|
4800 об/мин |
Диаметр строгального вала
|
76 мм |
Размер ножей (ДхШхТ)
|
381х25х3 мм |
Количество ножей
|
3 |
Скорость подачи, м/мин
|
5 и 9 м/мин |
Максимальная ширина заготовки, мм
|
380 мм |
Максимальная высота заготовки, мм
|
203 мм |
Максимальная глубина строгания за один проход
|
5,0 мм |
Максимально-допустимая глубина строгания за один проход по всей ширине
|
2,0 мм |
Минимальная длина заготовки, мм
|
170 мм |
Длина рейсмусового стола (с удлинителями)
|
510 (1080) мм |
Диаметр вытяжного штуцера, мм
|
100 мм |
Длина, мм
|
1080 |
Ширина, мм
|
850 |
Высота, мм
|
1170 |
Масса, кг
|
270 |
Длина в упаковке, см
|
79 |
Ширина в упаковке, см
|
75 |
Высота в упаковке, см
|
117,5 |
Масса в упаковке, кг
|
300 |
