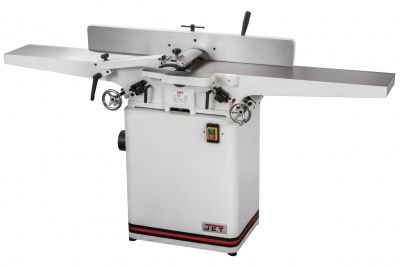

Фуговальный станок Jet JJ-8L-M
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья
JJ-8L-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.
Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.
Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.
Стандартный четырехножевой строгальный вал, с которым станок поставляется, можно заменить на helical, он лучше походит для интенсивной эксплуатации, требует меньше работ по обслуживанию, обеспечивает более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда.
Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости. Никаких настроечных операций при этом не требуется.
Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
Частота вращения, об/мин
|
5200 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
2,1 |
Масса, кг
|
193 |
Напряжение, В
|
230 |
Потребляемая (выходная) мощность, кВт
|
2,1 (1,5) |
Частота вращения строгального вала
|
5200 об/мин |
Диаметр строгального вала
|
72 мм |
Размер ножей (ДхШхТ)
|
205х19х3,0 мм |
Количество ножей
|
4 |
Максимальная ширина заготовки, мм
|
200 |
Макс. глубина строгания за один проход
|
0-3,0 мм |
Размеры фуговального стола (ДхШ)
|
1780х230 мм |
Размеры фуговального упора (ДхВ)
|
1010х120 мм |
Угол наклона фуговального упора
|
-45-0-45° |
Диаметр вытяжного штуцера, мм
|
100 мм |
Длина, мм
|
1790 |
Ширина, мм
|
700 |
Высота, мм
|
1150 |
Масса, кг
|
193 |
Длина в упаковке, см
|
190 |
Ширина в упаковке, см
|
50 |
Высота в упаковке, см
|
32 |
Масса в упаковке, кг
|
203 |
