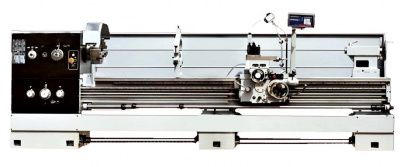

Токарно-винторезный станок Proma SPV-3000/660 с УЦИ
Универсальный токарный станок SPV-3000/660 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Технические параметры |
|
|||||
Максимальный диаметр устанавливаемого изделия по станине |
660 мм |
|||||
Максимальный диаметр устанавливаемого изделия по поперечным салазкам |
420 мм |
|||||
Максимальный диаметр устанавливаемого изделия в выемке |
870 мм |
|||||
Ширина выемки |
230мм |
|||||
Высота центра |
255 мм |
|||||
Расстояние между центрами |
3000 мм |
|||||
Ширина станины |
405 мм |
|||||
Максимальный размер режущего инструмента |
25х25 мм |
|||||
Максимальное перемещение поперечных салазок |
360 мм |
|||||
Максимальное перемещение верхних салазок |
145 мм |
|||||
|
||||||
Передняя бабка |
|
|||||
Диаметр осевого отверстия шпинделя |
диам. 105 мм |
|||||
Конус Морзе на головке шпинделя, на муфте |
D8/D11 |
|||||
Резьба на шпинделе |
113 (1:20) |
|||||
Кол-во скоростей шпинделя |
12 / 16 |
|||||
Диапазон частоты вращения шпинделя |
36-1 600 / 13-1400 об./мин. |
|||||
|
||||||
Резьба и подачи |
|
|||||
|
|
|||||
Дюймовый шаг резьбы |
28-2 TPI (26 типов) |
|||||
Метрический шаг резьбы |
1-14 мм (22 типа) |
|||||
Диаметральный шаг |
56-4DP (24 типа) |
|||||
Модульный шаг |
0,5-7 мм (18 типов) |
|||||
Дюймовая продольная подача шпинделя на один оборот |
0,023 дюйма-0,937 дюйма |
|||||
Метрическая продольная подача шпинделя на один оборот |
0,063-2,52 мм |
|||||
Дюймовая поперечная подача шпинделя на один оборот |
0,011 дюйма-0,404 дюйма |
|||||
Метрическая поперечная подача шпинделя на один оборот |
0,027-1,07 мм |
|||||
|
||||||
Задняя бабка |
|
|||||
Полный ход пиноли задней бабки |
150 мм |
|||||
Диаметр пиноли задней бабки |
диам. 75 мм |
|||||
Внутренний конус пиноли задней бабки |
MК5 |
|||||
|
||||||
Двигатель токарного станка |
|
|||||
Двигатель привода шпинделя |
7,5 кВт |
|||||
Двигатель охлаждающего насоса |
0,1 кВт |
|||||
Масса и размеры токарного станка |
|
|||||
Размеры упаковки (ДхШхВ) |
4200х1150х1800мм |
|||||
Масса нетто токарного станка |
~ 4 250 кг |
|||||
Масса брутто токарного станка |
~ 4 500 кг |
Комплектация
- 320мм 3-х кулачковый патрон,
- 400мм 4-х кулачковый патрон,
- 435мм планшайба,
- подвижный люнет,
- неподвижный люнет,
- вращающийся центр МК5,
- УЦИ по 3-м осям,
- ускоренная подача.
Частота вращения, об/мин
|
36, 1400 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
7,5 |
Масса, кг
|
4500 |
Максимальный диаметр устанавливаемого изделия по станине
|
660 мм |
Максимальный диаметр устанавливаемого изделия по поперечным салазкам
|
420 мм |
Максимальный диаметр устанавливаемого изделия в выемке
|
870 мм |
Ширина выемки
|
230мм |
Высота центра
|
255 мм |
Расстояние между центрами
|
3000 мм |
Ширина станины
|
405 мм |
Максимальный размер режущего инструмента
|
25х25 мм |
Максимальное перемещение поперечных салазок
|
360 мм |
Максимальное перемещение верхних салазок
|
145 мм |
Диаметр осевого отверстия шпинделя
|
диам. 105 мм |
Конус Морзе на головке шпинделя, на муфте
|
D8/D11 |
Резьба на шпинделе
|
113 (1:20) |
Кол-во скоростей шпинделя
|
12 / 16 |
Диапазон частоты вращения шпинделя
|
36-1 600 / 13-1400 об./мин. |
Дюймовый шаг резьбы
|
28-2 TPI (26 типов) |
Метрический шаг резьбы
|
1-14 мм (22 типа) |
Диаметральный шаг
|
56-4DP (24 типа) |
Модульный шаг
|
0,5-7 мм (18 типов) |
Дюймовая продольная подача шпинделя на один оборот
|
0,023 дюйма-0,937 дюйма |
Метрическая продольная подача шпинделя на один оборот
|
0,063-2,52 мм |
Дюймовая поперечная подача шпинделя на один оборот
|
0,011 дюйма-0,404 дюйма |
Метрическая поперечная подача шпинделя на один оборот
|
0,027-1,07 мм |
Полный ход пиноли задней бабки
|
150 мм |
Диаметр пиноли задней бабки
|
диам. 75 мм |
Внутренний конус пиноли задней бабки
|
MК5 |
Двигатель привода шпинделя
|
7,5 кВт |
Двигатель охлаждающего насоса
|
0,1 кВт |
Размеры упаковки (ДхШхВ)
|
4200х1150х1800мм |
Масса нетто токарного станка
|
~ 4 250 кг |
Масса брутто токарного станка
|
~ 4 500 кг |
