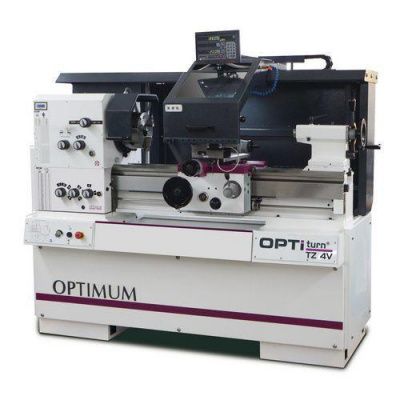

Токарно-винторезный станок Optimum OPTIturn TZ4V
Артикул:
3432245
OPTIturn TZ4V станок токарно-винторезный высокоточный с инвертером и УЦИ (ф400мм, РМЦ=800мм, 6,0 кВт, 380В), шт
Подробнее
2 501 254 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Высокоточный токарный станок с цифровым индикатором положения NEWALL DP 700 и быстросменным стальным держателем. TZ 4V с электронным управлением

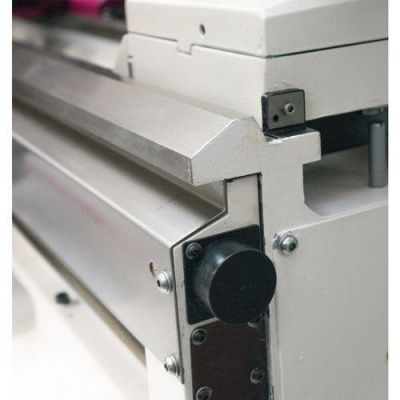

- Закаленные и шлифованные направляющие оси Z
- Частичная защита от крупной стружки
- Защита от стружки со встроенным индикатором положения, шлангом охлаждающей жидкости и дополнительной панелью управления
- Направляющие шпинделя закалены, отшлифованы и регулируются с помощью разрезной гайки
- Точная градуированная зона подачи и нарезания резьбы
- Светодиодный светильник для полного освещения рабочей зоны
- Гибкий кабель-канал для прокладки проводки
- Опционально доступны сменные шестерни для дюймовой и модульной резьбы

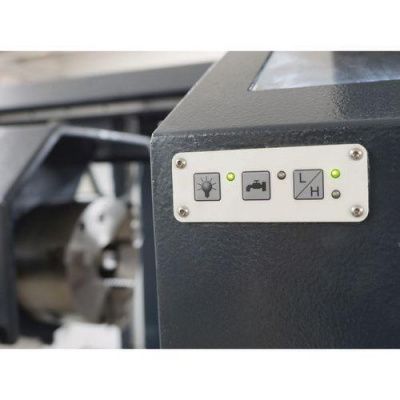

- Шкаф управления с питанием 24 В
- Переключатель с расчетом жизненного цикла проверен в соответствии с EN ISO 13849
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Все контакторы и реле от Siemens или Schneider
- Безопасные маховики по осям X и Z с функцией разблокировки
- Передний съемный поддон для стружки
- Быстросменный стальной резцедержатель SWH 5-B
- Сменный картридж 20х100 тип D под четырехгранную державку
- Цифровой указатель положения NEWALL DP 700
TZ 4:
- Сокращение времени замедления главного шпинделя с помощью двигателя с электрическим тормозом
- Защитный выключатель двигателя
TZ 4V:
- Сокращение времени замедления основного шпинделя за счет рекуперации энергии
- Все контакторы и реле от Siemens или Eaton
Характеристики
|
Частота вращения, об/мин
|
50, 3000 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
5,5 |
|
Масса, кг
|
1450 |
|
Класс точности
|
П (повышенный) |
|
Мощность главного двигателя
|
5,5 кВт |
|
Напряжение питающей сети
|
380 В |
|
РМЦ
|
800 мм |
|
Макс. Ø обработки над станиной
|
400 мм |
|
Диаметр обработки над направляющими
|
245 мм |
|
Диапазон продольной подачи
|
0,0263 - 1,8416 мм/об |
|
Количество продольных подач
|
48 |
|
Диапазон поперечных подач
|
0,0133 - 0,9321 мм/об |
|
Количество поперечных подач
|
48 |
|
Пределы шага нарезаемых метрических резьб
|
0.2 - 14 мм/об |
|
Количество шагов (метрические резьбы)
|
36 |
|
Пределы шага нарезаемых дюймовых резьб
|
1-80 ниток на дюйм |
|
Количество шагов (дюймовые резьбы)
|
42 |
|
Пределы шага нарезаемых трапецеидальных резьб
|
3 - 200 |
|
Количество шагов (трапецеидальные резьбы)
|
33 |
|
Пределы шага нарезаемых дюймовых резьб
|
0,1 - 7 мм/об |
|
Количество шагов
|
44 |
|
Количество передач (скоростей)
|
2 |
|
Диапазон оборотов (скоростей)
|
50 - 3000 минут |
|
Шпиндельный патрон
|
опция |
|
Диаметр сквозного отверстия в шпинделе
|
52 мм |
|
Конус шпинделя
|
КМ6 |
|
Размер державки инструмента (резца)
|
25 мм |
|
Стандарт
|
DIN EN 55011 |
|
Уровень ЭМС
|
C3 |
|
Конус пиноли задней бабки
|
КМ3 |
|
Перемещение пиноли задней бабки
|
110 мм |
|
Диаметр отверстия в задней бабке
|
50 мм |
|
Ход по оси Х
|
112 мм |
|
Ход по оси Y
|
212 мм |
|
Высота центров
|
200 мм |
|
Ширина направляющих станины
|
260 мм |
|
Вес нетто
|
1250 кг |
|

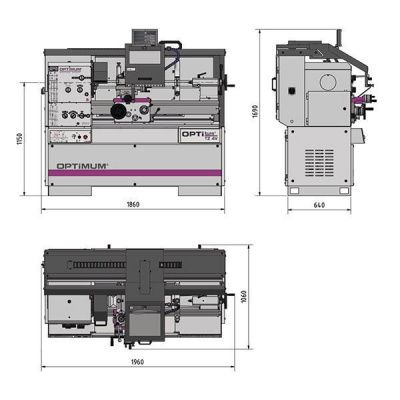

Габариты (ДхШхВ)
|
1960x1060x1690 мм |
|
Вес брутто
|
1450 кг |
|
Габариты упаковки (ДхШхВ)
|
2020x1120x1860 мм |
