Токарно-винторезный станок Optimum OPTIturn TX6222
Артикул:
3432460
OPTIturn TX6222 станок токарно-винторезный высокоточный с УЦИ (ф620мм, РМЦ=2220мм, 7,5 кВт, 380В), шт
Подробнее
4 554 648 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Прецизионный токарно-винторезный станок по металлу OptiTurn TX 6222 с цифровой индикацией Newall DP700 всех осей станка.
- Мощная тяжелая станина с ребрами жесткости.
- Высокая жесткость задней бабки.
- Все шестерни станка включая коробку подачи и гитару сменных зубчатых колес изготовлены из высококачественной стали с последующей термообработкой и шлифовкой.
- Все шестерни находятся в масляной ванне.
- Закаленный и шлифованный шпиндель обеспечивает высокую точность и долговечность.
- Закаленные и отшлифованные направляющие.
- Электронный тормоз главного шпинделя.
- Электронная подача Z-оси.
- Большое отверстие шпинделя диаметром 80 мм (TX5216) и диаметром 105 мм (TX6222).
- Освещение рабочего пространства.
- Внешний бак для охлаждающей жидкости с индикатором уровня и масло отделителем.
- Быстросменный держатель инструмента SWH 5-B (TX 5216).
- Быстросменный держатель инструмента SWH 7-C (TX 6222).
- 1 стальной держатель 25 х 120 тип D для квадратного инструмента
Характеристики
|
Частота вращения, об/мин
|
40, 1650 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
7,5 |
|
Масса, кг
|
3000 |
|
Класс точности
|
П (повышенный) |
|
Мощность главного двигателя
|
7,5 кВт |
|
Напряжение питающей сети
|
380 В |
|
РМЦ
|
2225 мм |
|
Макс. Ø обработки над станиной
|
620 мм |
|
Диаметр обработки над направляющими
|
424 мм |
|
Диаметр обработки над выемкой станины
|
880 мм |
|
Длина выемки в станине
|
231 мм |
|
Диапазон продольной подачи
|
0.05 - 1,5 мм/об |
|
Количество продольных подач
|
55 |
|
Диапазон поперечных подач
|
0.025 - 0,75 мм/об |
|
Количество поперечных подач
|
55 |
|
Пределы шага нарезаемых метрических резьб
|
0,5 - 15 мм/об |
|
Количество шагов (метрические резьбы)
|
55 |
|
Пределы шага нарезаемых дюймовых резьб
|
60 - 2 ниток на дюйм |
|
Количество шагов (дюймовые резьбы)
|
55 |
|
Пределы шага нарезаемых трапецеидальных резьб
|
4-120 |
|
Количество шагов (трапецеидальные резьбы)
|
55 |
|
Пределы шага нарезаемых модульных резьб
|
0.25 - 7.5 |
|
Количество шагов (модульные резьбы)
|
55 |
|
Количество передач (скоростей)
|
12 |
|
Диапазон оборотов (скоростей)
|
40 - 1650 об/мин |
|
Диаметр сквозного отверстия в шпинделе
|
105 мм |
|
Конус шпинделя
|
КМ7 |
|
Размер державки инструмента (резца)
|
25 мм |
|
Стандарт
|
DIN EN 55011 |
|
Уровень ЭМС
|
C3 |
|
Конус пиноли задней бабки
|
КМ5 |
|
Перемещение пиноли задней бабки
|
180 мм |
|
Диаметр отверстия в задней бабке
|
72 мм |
|
Ход по оси X
|
170 мм |
|
Ход по оси Z
|
350 мм |
|
Высота центров
|
310 мм |
|
Ширина направляющих станины
|
350 мм |
|
Вес нетто
|
2800 кг |
|

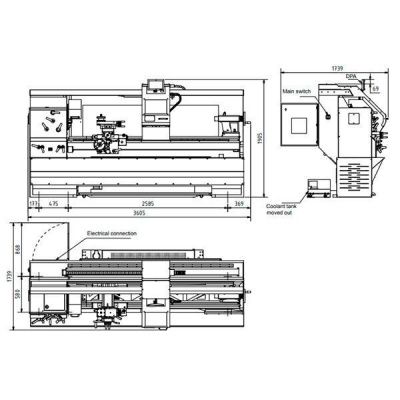

Габариты (ДхШхВ)
|
3605x1739x1905 мм |
|
Вес брутто
|
3000 кг |
|
Габариты упаковки (ДхШхВ)
|
3580х1400х2124 мм |
