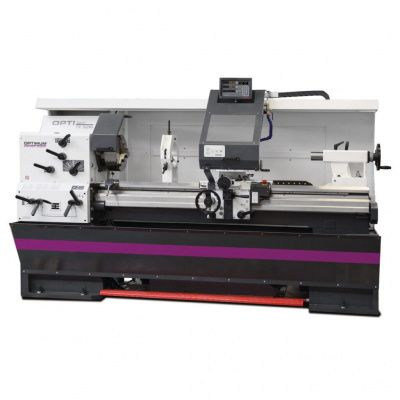

Токарно-винторезный станок Optimum OPTIturn TX5216
OPTIturn TX5216 станок токарно-винторезный высокоточный с УЦИ (ф520мм, РМЦ=1600мм, 6,1 кВт, 380В), шт
Подробнее
3 877 762 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Прецизионные токарно-винторезные станки отвечают высоким требованиям в плане технического устройства и точности. С цифровым индикатором положения NEWALL DP 700.
- Рама станка из усиленного ребрами жесткости литого чугуна
- Монолитное основание из стали
- Высокая жесткость корпуса передней бабки за благодаря отливке 25GG с ребрами жесткости
- Все зубчатые колеса механизма подачи изготовлены из стали, закалены и отшлифованы
- Валы установлены на игольчатых подшипниках, все компоненты смазываются в масляной ванне.
- Закаленный и отшлифованный шпиндель обеспечивает превосходную точность и долговечность.
- Высокая скорость резания позволяет без проблем удалять стружку во время черновой обработки
- Удобная в обслуживании съемная задняя панель
- Гибкие кабель-каналы для мягких проводов и шлангов
- Блокируемая защита от стружки перемещается по направляющей каретки со встроенным индикатором положения и шлангом охлаждающей жидкости с возможностью ручной регулировки.
- Несвязанные маховички испытаны на соответствие требованиям стандарта EN 23125
- Двухканальный правосторонний/левосторонний переключатель испытан на соответствие требованиям стандарта EN 23125
- Отсутствие необходимости в сменных роликах
- Переключатель со счетчиком срока службы испытано на соответствии требованиям стандарта EN ISO 13849
- С устройством защиты от одновременной работы механизма нарезания резьбы и механизма подачи
- Закаленные и шлифованные направляющие рамы станка
- Двигатель с электронным тормозом
- Автоматическое прекращение подачи по оси Z

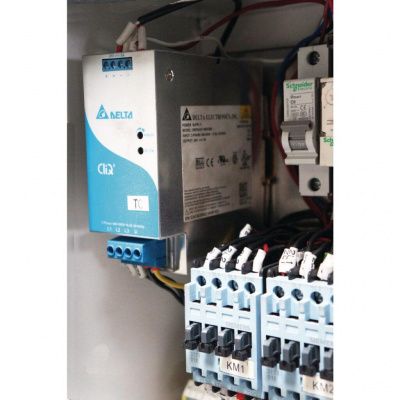

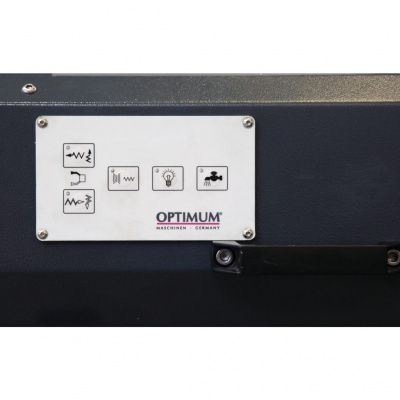

- Все электронные средства управления централизованно доступны.
- Полноценное освещение рабочей зоны
- Внешний бак для СОЖ с индикатором уровня и маслоотделителем
- Кожух для токарно-винторезного станка
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
- 3-кулачковый токарный патрон в стандартной комплектации
- Быстросменный стальной резцедержатель SWH 7-C
- 1 стальных резцедержателя 32 x 130, тип D для четырехгранных призматических резцов 25 мм

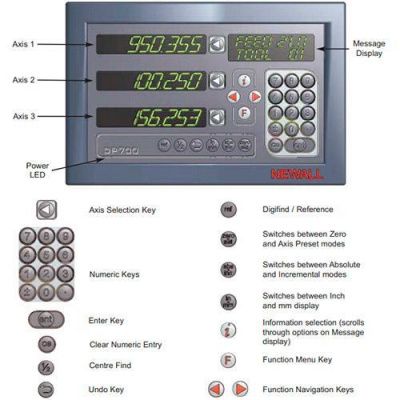

- Цифровой индикатор положения DP700 (Дополнительную информацию см. в «NEWALL-DP700»)
TX 5216
- Большой диаметр шпиндельного отверстия Ø 80 мм
Характеристики
Частота вращения, об/мин
|
30, 1500 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
5,5 |
Масса, кг
|
2550 |
Класс точности
|
П (повышенный) |
Мощность главного двигателя
|
5,5 кВт |
Напряжение питающей сети
|
380 В |
РМЦ
|
1600 мм |
Макс. Ø обработки над станиной
|
520 мм |
Диаметр обработки над направляющими
|
324 мм |
Диаметр обработки над выемкой станины
|
780 мм |
Длина выемки в станине
|
780 мм |
Диапазон продольной подачи
|
0.05 - 1.5 мм/об |
Количество продольных подач
|
55 |
Диапазон поперечных подач
|
0.025 - 0.75 мм/об |
Количество поперечных подач
|
55 |
Пределы шага нарезаемых метрических резьб
|
0.5 - 15 мм/об |
Количество шагов (метрические резьбы)
|
55 |
Пределы шага нарезаемых дюймовых резьб
|
60 - 2 ниток на дюйм |
Количество шагов (дюймовые резьбы)
|
55 |
Пределы шага нарезаемых трапецеидальных резьб
|
4-120 |
Количество шагов (трапецеидальные резьбы)
|
55 |
Пределы шага нарезаемых модульных резьб
|
0.25 - 7.5 |
Количество шагов (модульные резьбы)
|
55 |
Количество передач (скоростей)
|
12 |
Диапазон оборотов (скоростей)
|
30 - 1500 об/мин |
Шпиндельный патрон
|
3-х кулачковый Ø 315 мм |
Диаметр сквозного отверстия в шпинделе
|
80 мм |
Конус шпинделя
|
КМ7 |
Размер державки инструмента (резца)
|
25 мм |
Стандарт
|
DIN EN 55011 |
Уровень ЭМС
|
C3 |
Конус пиноли задней бабки
|
КМ5 |
Перемещение пиноли задней бабки
|
180 мм |
Диаметр отверстия в задней бабке
|
72 мм |
Ход по оси X
|
170 мм |
Ход по оси Z
|
340 мм |
Высота центров
|
260 мм |
Ширина направляющих станины
|
350 мм |
Вес нетто
|
2470 кг |

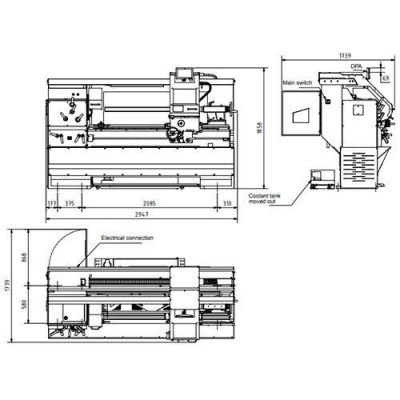

Габариты (ДхШхВ)
|
2947x1739x1858 мм |
Вес брутто
|
2550 кг |
Габариты упаковки (ДхШхВ)
|
3016х1270х2217 мм |
