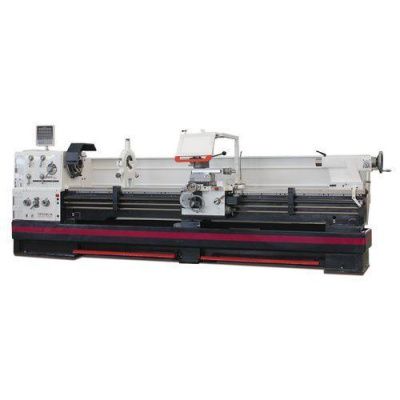

Токарно-винторезный станок Optimum OPTIturn TH6620D
Артикул:
3462210
OPTIturn TH6620D станок токарно-винторезный с УЦИ (ф660мм, РМЦ=2050мм, 9,0 кВт, 380В), шт
Подробнее
4 184 502 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Имеет хорошую жесткость и высокую точность обработки деталей. Благодаря устройству цифровой индикации, модели DPA 21 можно производить перемещения инструмента с высокой точностью.
- Направляющие станины токарно-винторезного станка закалены и точно отшлифованы.
- Шпиндель токарно-винторезного станка имеет посадочный фланец Camlock DIN ISO 702-2 №. 8, с помощью которого можно произвести смену необходимой оснастки (патроны, планшайбы и т.д.).
- Шестерни коробки передач работают в масляной ванне, валы установлены на высококачественных подшипника.
- Удобные рычаги селектора для переключения скорости подачи.
Станок имеет механический тормоз шпинделя с отключением главного электродвигателя и удобно расположенные аварийные кнопки «СТОП». - На токарно-винторезном станке по металлу OPTIturn TH 6620D и TH 6630D применена централизованная смазка направляющих.
- Галогенный станочный светильник с шарнирным рычагом установлен на токарном станке.
- Аварийная остановка вращения шпинделя токарно-винторезного станка имеет ножное исполнение.
- Электро компоненты, используемые в конструкции токарного станка, от торговой марки Siemens Electrical.
- Быстросменный держатель инструмента SWH 9-D.
- 1 стальной держатель 41 х 180 тип D для инструмента квадратного сечения.
Цифровой дисплей положения каретки станка DPA 21 позволяет:
- Значительно сократить время обработки деталей.
- Большую точность по сравнению со шкалой либа.
- Уменьшается погрешность.
- Наглядность клавиатуры.
Характеристики
|
Частота вращения, об/мин
|
25, 1600 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
9 |
|
Масса, кг
|
3845 |
|
Мощность главного двигателя
|
9 кВт |
|
Напряжение питающей сети
|
380 В |
|
РМЦ
|
2050 мм |
|
Макс. Ø обработки над станиной
|
660 мм |
|
Диаметр обработки над направляющими
|
440 мм |
|
Диаметр обработки над выемкой станины
|
900 мм |
|
Длина выемки в станине
|
250 мм |
|
Диапазон продольной подачи
|
0,044 - 1,48 мм / об |
|
Количество продольных подач
|
25 |
|
Диапазон поперечных подач
|
0,022 - 0,74 мм / об |
|
Количество поперечных подач
|
25 |
|
Пределы шага нарезаемых метрических резьб
|
0,45 - 120 мм / об |
|
Количество шагов (метрические резьбы)
|
54 |
|
Пределы шага нарезаемых дюймовых резьб
|
80 - 7/16 ниток/дюйм |
|
Количество шагов (дюймовые резьбы)
|
60 |
|
Пределы шага нарезаемых трапецеидальных резьб
|
7/8 - 160 |
|
Количество шагов (трапецеидальные резьбы)
|
42 |
|
Пределы шага нарезаемых модульных резьб
|
0,25 - 60 мм / об |
|
Количество шагов (модульные резьбы)
|
46 |
|
Диапазон оборотов (скоростей)
|
25-1600 об/мин |
|
Количество передач (скоростей)
|
16 |
|
Шпиндельный патрон
|
опция |
|
Диаметр сквозного отверстия в шпинделе
|
105 мм |
|
Конус шпинделя
|
КМ7 |
|
Размер державки инструмента (резца)
|
32 мм |
|
Конус пиноли задней бабки
|
КМ5 |
|
Перемещение пиноли задней бабки
|
235 мм |
|
Ход по оси X
|
230 мм |
|
Ход по оси Z
|
368 мм |
|
Высота центров
|
330 мм |
|
Ширина направляющих станины
|
400 мм |
|
Вес нетто
|
3345 кг |
|
Габариты (ДхШхВ)
|
3650x1230x1595 мм |
|
Вес брутто
|
3845 кг |
|
Габариты упаковки (ДхШхВ)
|
3770x1150x1840 мм |
