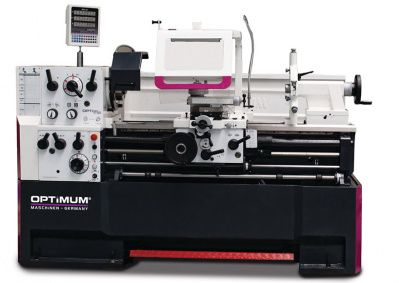

Токарно-винторезный станок Optimum OPTIturn TH4615D
Артикул:
3462120
OPTIturn TH4615D станок токарно-винторезный (ф460мм, РМЦ=1500мм, 5.8 кВт, 380В) НЕ ИСПОЛЬЗОВАТЬ!!!, шт
Подробнее
2 513 112 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Токарно-винторезный станок уникален в высокой точности обработки и долговечности в эксплуатации.
- Устройство цифровой индикации DPA 21.
- Закаленные и отшлифованные направляющие станины.
- Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
- СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
- Легкое опустошение и очистка бака в соответствии стандартам DIN.
- Гарантированная точность биения шпинделя не более чем 0,015 мм.
- Механическая продольная подача с четырьмя эксцентриковыми зажимами.
- Ножная педаль аварийной остановки станка.
- Электрика с комплектующими SIEMENS.
- Регулируемый датчик резьбонарезания.
- Централизированная система смазки.
- Быстросменный резцедержатель SWH 5-B.
- 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Станочный светильник.
- Большой защитный экран.
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Цена деления лимба маховика пиноли задней бабки 0,025 мм.
Устройство цифровой индикации DPA 21:
- Индикация скорости.
- Значительное снижение времени производства.
- Более точная работа.
- Вероятность ошибок сведена к минимуму.
Основной шпиндель:
- Закален и отшлифован.
- Работает в маслянной ванне.
- Установлен на прецизионные подшипники.
- Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.
Характеристики
|
Частота вращения, об/мин
|
25, 2000 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
5,5 |
|
Масса, кг
|
2115 |
|
Мощность
|
5.5 кВт |
|
Напряжение
|
380 В |
|
РМЦ
|
1560 мм |
|
Высота центров
|
230 мм |
|
Max ⌀ обработки над станиной
|
460 мм |
|
Диаметр обработки над направляющими
|
270 мм |
|
Ширина направляющих станины
|
300 мм |
|
Диаметр обработки над выемкой станины
|
690 мм |
|
Длина выемки в станине
|
240 мм |
|
⌀ сквозного отверстия в шпинделе
|
58 мм |
|
Конус шпинделя
|
КМ6 |
|
Продольная подача
|
0,031 - 1,7 мм/об |
|
Количество продольных подач
|
42 |
|
Диапазон поперечной подачи
|
0,014 - 0,784 мм/об |
|
Кол-во поперечных подач
|
42 |
|
Пределы шага нарезаемых метрических резьб
|
0,1 - 14 мм/об |
|
Количество шагов метрических резьб
|
41 |
|
Пределы шага нарезаемых дюймовых резьб
|
112 - 2 ниток на дюйм |
|
Количество шагов дюймовых резьб
|
41 |
|
Пределы шага нарезаемых трапецеидальных резьб
|
4 - 112 |
|
Количество шагов (трапецеидальные резьбы)
|
50 |
|
Пределы шага нарезаемых модульных резьб
|
0,1 - 7 |
|
Количество шагов (модульные резьбы)
|
34 |
|
Перемещение по оси Х
|
125 мм |
|
Перемещение по оси Z
|
285 мм |
|
Модель патрона
|
опция |
|
Перемещение пиноли задней бабки
|
130 мм |
|
Диаметр отверстия в задней бабке
|
60 мм |
|
Количество скоростей
|
12 |
|
Частота вращения шпинделя, min
|
25 об/мин |
|
Частота вращения шпинделя, max
|
2000 об/мин |
|
Max размер резца
|
25 мм |
|
Внутренний конус пиноли задней бабки
|
КМ4 |
|
Шаг
|
Нм H·м |
|
Мощность двигателя подачи СОЖ
|
0.1 кВт |
|
Вес
|
1977 кг |
|
Вес (брутто)
|
2115 кг |
|

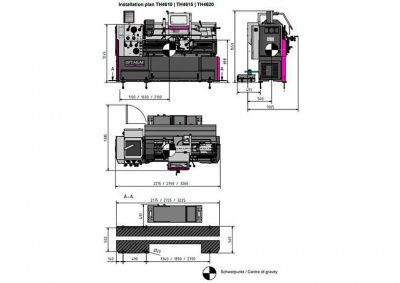

Габариты (Д*Ш*В)
|
2765x1065x1550 мм |
|
Габариты упаковки (Д*Ш*В)
|
2800x1150x1650 мм |
