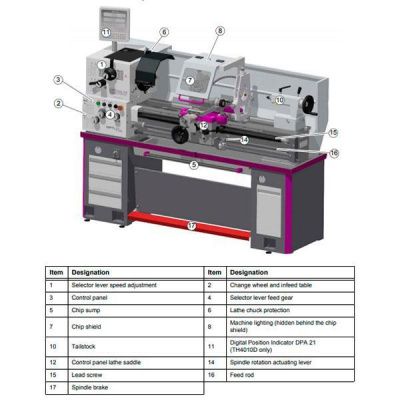

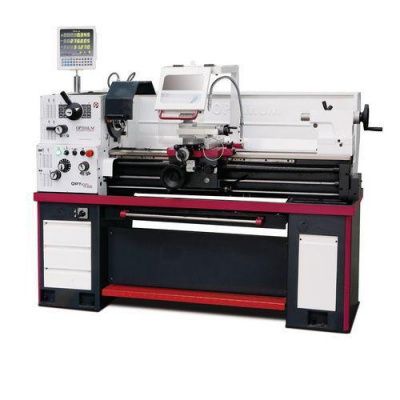

Токарно-винторезный станок Optimum OPTIturn TH4010
Описание
Полностью укомплектованный токарный станок для слесарных работ. Впечатляющая точность и производительность. TH 4010D с цифровым указателем положения DPA 21, TH 4010V дополнительно с инверторным приводом Siemens Vario
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 5
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,02 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849

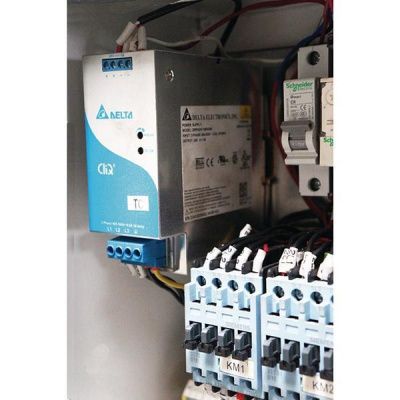

- Электрическая система 24 В
- Блокируемый главный выключатель
- Безопасные маховики по осям X и Z с функцией разблокировки
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина из серого чугуна
- Выдвижной поддон для стружки с направляющими
- Устройство аварийной остановки с ножным управлением
- Основание станка с отсеками для инструмента
- Система подачи СОЖ
TH 4010 / TH 4010D:
- Автомат защиты двигателя
Комплектация основная
- Неподвижный люнет ф5-85 мм
- Подвижный люнет ф5-65 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Два центра упорных МК 3
- Центр упорный МК 3 из легированной стали
- Вращающийся упорный центр МК 3
- Тормоз шпинделя
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D
- Быстросменный резцедержатель SWH 3-Е для TH 4010V
- Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V
- Не забудьте приобрести токарный патрон!
Характеристики
Частота вращения, об/мин
|
45, 1800 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
2,4 |
Масса, кг
|
800 |
Мощность главного двигателя
|
1,5 / 2,4 кВт |
Напряжение питающей сети
|
380 В |
РМЦ
|
1000 мм |
Макс. Ø обработки над станиной
|
410 мм |
Диаметр обработки над направляющими
|
270 мм |
Диаметр обработки над выемкой станины
|
540 мм |
Длина выемки в станине
|
165 мм |
Диапазон продольной подачи
|
0,043 - 0,653 мм/об |
Количество продольных подач
|
48 |
Диапазон поперечных подач
|
0,015 - 0,206 мм/об |
Количество поперечных подач
|
48 |
Пределы шага нарезаемых метрических резьб
|
0.4 - 7 мм/об |
Количество шагов (метрические резьбы)
|
42 |
Пределы шага нарезаемых дюймовых резьб
|
70-4 ниток на дюйм |
Количество шагов (дюймовые резьбы)
|
42 |
Диапазон оборотов (скоростей)
|
45 - 1800 об/мин |
Количество передач (скоростей)
|
16 |
Шпиндельный патрон
|
опция |
Диаметр сквозного отверстия в шпинделе
|
52 мм |
Конус шпинделя
|
КМ6 |
Размер державки инструмента (резца)
|
16 мм |
Конус пиноли задней бабки
|
КМ3 |
Перемещение пиноли задней бабки
|
130 мм |
Диаметр отверстия в задней бабке
|
45 мм |
Ход по оси Х
|
100 мм |
Ход по оси Z
|
195 мм |
Высота центров
|
205 мм |
Ширина направляющих станины
|
206 мм |
Вес нетто
|
750 кг |

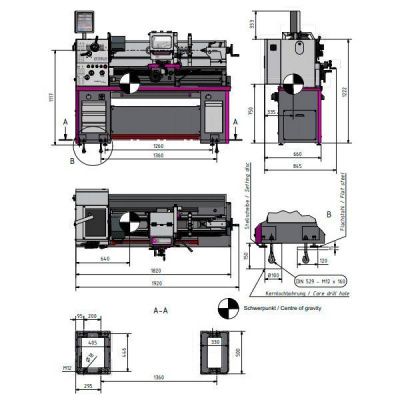

Габариты (ДхШхВ)
|
1920x845x1222 мм |
Вес брутто
|
800 кг |
Габариты упаковки (ДхШхВ)
|
1930х920х1700 мм |
