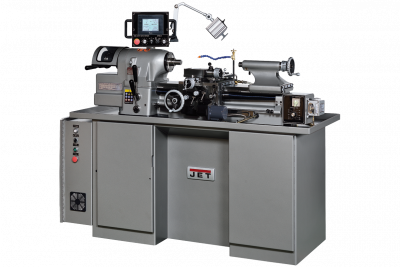

Токарно-винторезный станок Jet JTL-618DTC DRO
Год выпуска: 2018
- Высокоточный инструментальный токарный станок
- Гарантируемая повторяемость 0,00125 мм (1,25 мкм)
- Биение шпинделя 0,0015 мм (1,5 мкм)
- Плавное изменение частоты вращения 50-4000 об/мин
- Закаленные направляющие шириной 175 мм из легированной инструментальной стали, типа «ласточкин хвост»
- Высокоточные конические шариковые подшипники шпинделя с предварительным натягом
- Регулируемые концевые упоры отключения перемещения суппорта при нарезании резьбы резцом

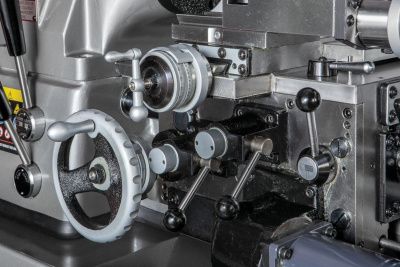

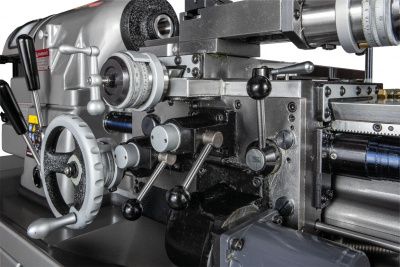

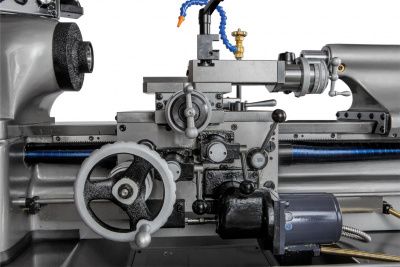

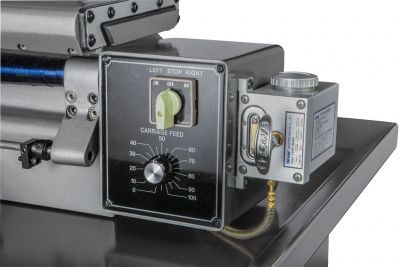

- Плавная регулировка скорости продольной и поперечной подачи
- Ступенчатые цанговые патроны (опция) позволяют зажимать в цанге заготовки диаметром до 150 мм
- Цифровая индикация MITUTOYO по 2-м осям (DRO)
- Цветной сенсорный дисплей с диагональю 5,7''
- Контроль нарезания резьбы компьютером позволяет задавать любое значение шага в пределах диапазона, в том числе нестандартное
- Значение шага резьбы задаётся на сенсорном дисплее

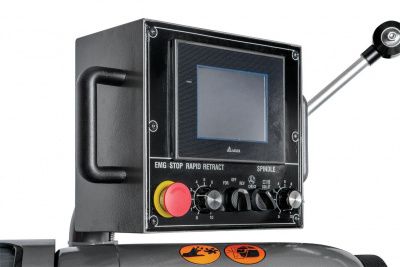

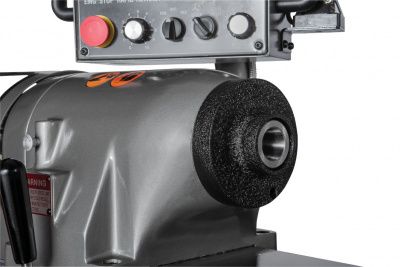

- Пульт управления и индикация выполнены в едином блоке с блоком управления частотой вращения шпинделя с сенсорным экраном и русифицированным меню
- Современный аналог С-193А, ИЖ-250П
JTL-618DTC DRO – вершина эволюции токарных станков производства компании JET. Этот высокоточный станок будет незаменим в конструкторских бюро, на предприятиях авиационной и космической отрасли, - везде где заказчики предъявляют особые требования к точности и качеству металлообработки при выполнении технически сложных решений. Станок выпускается в государстве Тайвань и имеет большое количество опций в виде оснастки для широкого спектра применения. На станке можно обтачивать заготовки диаметром до 280 мм над станиной и до 152 мм над поперечным суппортом, расстояние между центрами 457 мм. Биение шпинделя JTL-618 DTC DRO практически сведено к нулю и составляет всего 1,5 микрон, а гарантированная повторяемость 0,00125 мм (1,25 мкм).

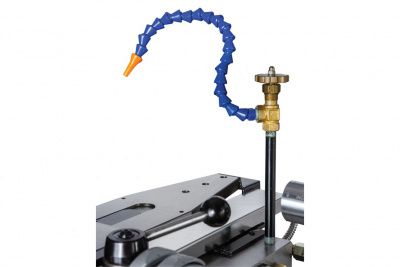

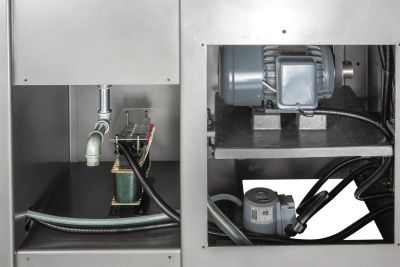

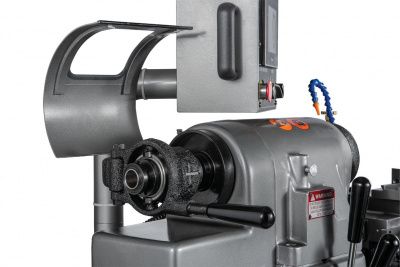

На станок устанавливается мощный асинхронный двигатель с возможностью плавной регулировки скорости вращения шпинделя. Для повышения точности работы здесь применяются направляющие типа «ласточкин хвост», которые закаляются и шлифуются с особой тщательностью. Коробка подач станка оборудована системой автоматической продольной и поперечной подачи и позволяет нарезать метрическую резьбу с шагом от 0,2 до 6,35 мм, дюймовую – от 120 до 4 TPI. Основные параметры работы JTL-618DTC DRO задаются и индицируются на удобном сенсорном дисплее, в целом же станок отлично продуман с точки зрения эргономики и удобства работы оператора. Все основные узлы имеют индивидуальную систему смазки, предусмотрена система подачи СОЖ, устройство быстрого зажима цанг и другие инновационные решения. Все это делает JTL-618DTC DRO лучшим токарным станком в своем классе.
Частота вращения, об/мин
|
50, 4000 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
2,25 |
Масса, кг
|
1100 |
Город
|
Санкт-Петербург |
Диаметр обточки над станиной, мм
|
280 |
Частота вращения шпинделя, об/мин
|
50 - 4000 |
Расстояние между центрами, мм
|
457 |
Мощность двигателя, кВт
|
2,25 |
Конус шпинделя
|
5С (10°) / 4° |
Напряжение, В
|
400 |
Диаметр проходного отверстия шпинделя, мм
|
32 |
Ход поперечного суппорта, мм
|
320 |
Ход верхнего суппорта, мм
|
76 |
Диапазон метрической резьбы, мм
|
0,2 - 6,35 |
Дюймовая резьба
|
120 - 4 TPI |
Диаметр обточки над поперечным суппортом, мм
|
152 |
Кулачки
|
150 мм |
Цанговый патрон
|
76 мм |
Цанги 5С круглые
|
27 мм |
Цанги 5С 6-гранные
|
22 мм |
Ступенчатый цанговый патрон
|
27 - 152 мм |
Диаметр прутка, цанга 5С
|
27 мм |
Диапазон продольной подачи, плавно
|
5 - 102 мм/мин |
Диапазон поперечной подачи, плавно
|
8 - 178 мм/мин |
Быстрый ход верхнего суппорта (эксцентрик)
|
2,5 мм |

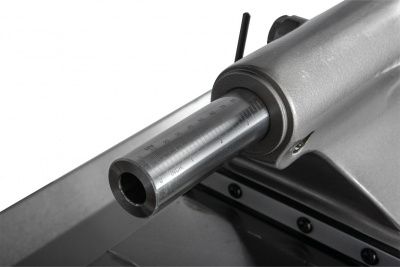

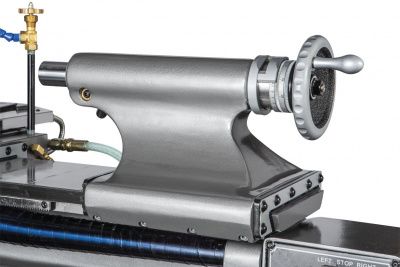

Ход пиноли задней бабки, мм
|
95 |
Длина, мм
|
1850 |
Ширина, мм
|
750 |
Высота, мм
|
1700 |
Масса, кг
|
1100 |
