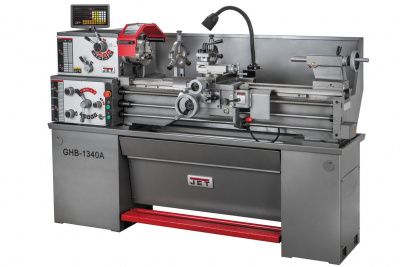

Токарно-винторезный станок Jet GHВ-1340A DRO
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

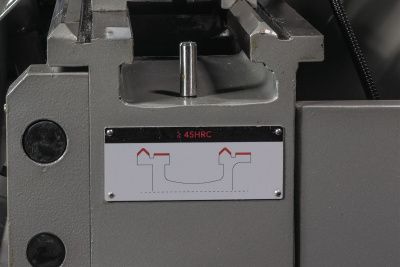

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

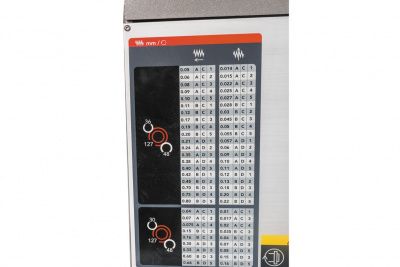

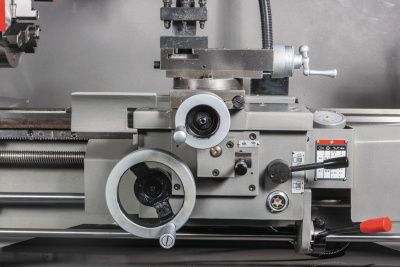

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

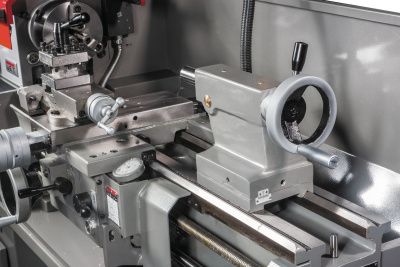

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

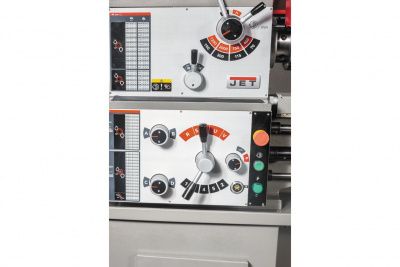

- Толчковый режим работы шпинделя
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Расстояние между центрами |
760 мм |
1015 мм |
Модель станка |
||
Модель станка с DRO |
Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.
Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

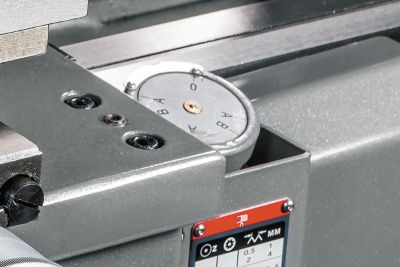

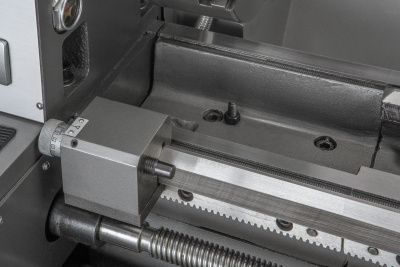

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.
Частота вращения, об/мин
|
70, 2000 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Масса, кг
|
650 |
Напряжение, В
|
400 |
Диаметр обточки над станиной, мм
|
330 |
Диаметр обточки над съемным мостиком, gap, мм
|
476 |
Длина съемного мостика
|
200 |
Диаметр обточки над поперечным суппортом, мм
|
197 |
Расстояние между центрами, мм
|
1015 |
Частота вращения шпинделя, об/мин
|
70 - 2000 |
Количество скоростей шпинделя, шт
|
8 |
Конус шпинделя
|
МК-5 |
Присоединение шпинделя
|
D1-4 (DIN 55029) |
Диаметр проходного отверстия шпинделя, мм
|
38 |
Диапазон продольной подачи, мм/об
|
0,04 - 0,8 |
Количество продольных подач, шт
|
60 |
Диапазон поперечной подачи, мм/об
|
0,016 - 0,188 |
Количество поперечных подач, шт
|
60 |
Диапазон метрической резьбы, мм
|
0,45 - 10 |
Количество метрических резьб, шт
|
23 |
Дюймовая резьба, TPI
|
3,5 - 80 |
Количество дюймовых резьб, шт
|
38 |
Шаг ходового винта, мм
|
4 |
Макс. размер резца, мм
|
16 x 16 |
Диаметр пиноли, мм
|
32 |

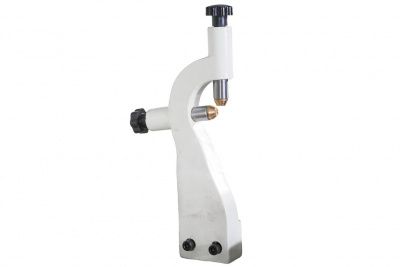

Диапазон неподвижного люнета, мм
|
10 -70 |
Диапазон подвижного люнета, мм
|
10 - 60 |
Пиноль задней бабки
|
МК-3 |
Ход пиноли задней бабки, мм
|
95 |
Расстояние между направляющими, мм
|
187 |

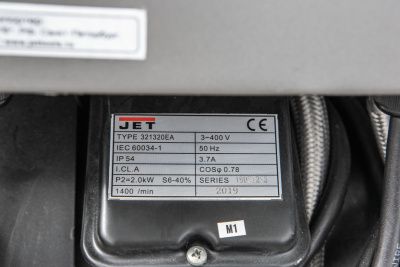

Мощность двигателя, кВт
|
2 |
Масса, кг
|
650 |
Длина в упаковке, см
|
200 |
Высота в упаковке, см
|
150 |
Масса в упаковке, кг
|
715 |
Длина, мм
|
1905 |
Ширина, мм
|
762 |
Высота, мм
|
1200 |
Ширина в упаковке, см
|
76 |
