Токарно-винторезный станок Jet GH-2440 ZHD DRO RFS
Артикул:
50000839T
Токарно-винторезный станок Jet GH-2440 ZHD DRO RFS
Подробнее
4 700 000 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

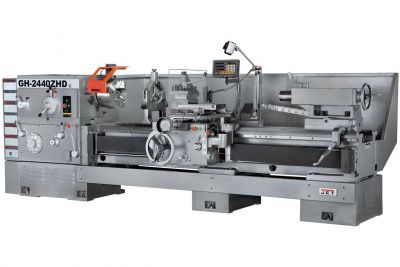

GH-2440 ZHD DRO RFS - универсальный токарно-винторезный станок производства компании JET. Станки данной серии рассчитаны на тяжелые, длительные нагрузки и способны вести обработку с большим усилием резания. Это достигается за счет установки двигателя повышенной мощности (11 кВт), усиленным приводом шпинделя и особо жесткой рамы. Каленые шлифованные шестерни GH-2440 ZHD DRO RFS обеспечивают плавное и легкое переключение режимов работы и снижают шум привода. Максимально возможный диаметр обработки над станиной у данной модели - 630 мм, над суппортом - 370 мм, при снятом gap - до 830 мм. Расстояние между центрами в 1000 мм удовлетворит нужды большинства заказчиков. На данной модели предусмотрен механизм плавного пуска, который защищает привод от пиковых нагрузок и увеличивает срок его службы, для облегчения переключения режимов работы предусмотрен толчковый пуск двигателя. Станок имеет централизованную систему смазки всех критически важных узлов. Для эффективного охлаждения, снижения шума и продления ресурса работы привод шпинделя погружен в масляную ванну. Автоматическая коробка подач позволяет нарезать по предустановленным режимам 50 метрических, 53 модульных, 24 питьевых и 26 дюймовых резьба. Комплект поставки GH-2440 ZHD DRO RFS позволяет сразу же приступить к пусконаладке и быстро ввести станок в эксплуатацию. Для этого производитель в стандартную поставку включил два патрона, люнеты, планшайбу, систему подачи СОЖ, лампу освещения, инструмент для обслуживания и многое другое.
ОСОБЕННОСТИ:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

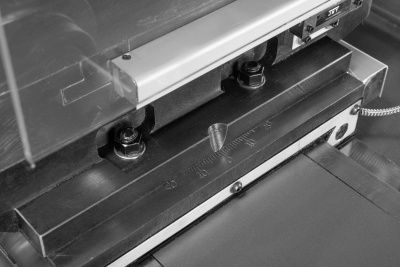

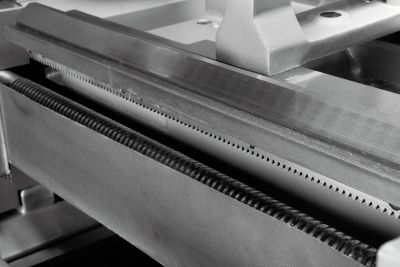

- Направляющие закалены и отшлифованы
- Передняя бабка с фрикционной муфтой

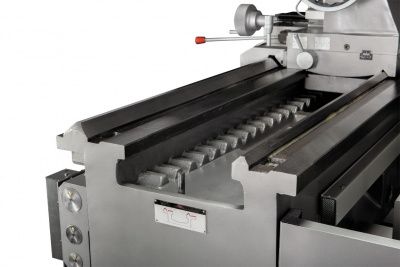

- Съемный мостик, для увеличения диаметра обработки на длине 310 мм

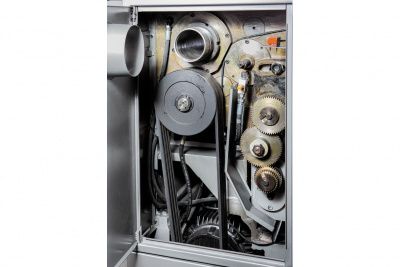

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия

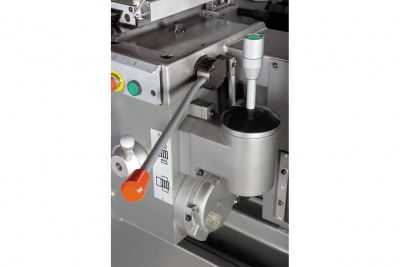

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

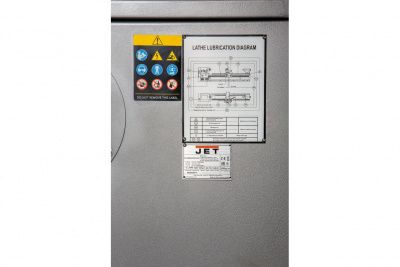

- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Мощный двигатель 11 кВт
- Современный аналог 1М63, 16К30
Характеристики
|
Частота вращения, об/мин
|
7,5, 1000 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
11 |
|
Масса, кг
|
2700 |
|
Напряжение, В
|
400 |
|
Диаметр обточки над станиной, мм
|
630 |
|
Диаметр обточки над съемным мостиком, gap, мм
|
830 |
|
Длина съёмного мостика, мм
|
310 |
|
Диаметр обточки над поперечным суппортом, мм
|
370 |
|
Расстояние между центрами, мм
|
1000 |
|
Частота вращения шпинделя, об/мин
|
7,5 - 1000 |
|
Количество скоростей шпинделя, шт
|
18 |
|
Конус шпинделя
|
ø120 мм 1:20 |
|
Присоединение шпинделя
|
D1-11 |
|
Диаметр проходного отверстия шпинделя, мм
|
105 |
|
Диапазон продольной подачи, мм/об
|
0,1 - 24,32 |
|
Количество продольных подач, шт
|
64 |
|
Диапазон поперечной подачи, мм/об
|
0,05 - 12,16 |
|
Количество поперечных подач, шт
|
64 |
|
Диапазон метрической резьбы, мм
|
1 - 240 |
|
Количество метрических резьб, шт
|
50 |
|
Дюймовая резьба, TPI
|
1 - 14 |
|
Количество дюймовых резьб, шт
|
26 |
|
Модульная резьба, MP
|
0,5 - 120 |
|
Количество модульных резьб, шт
|
53 |
|
Диапазон питчевой резьба, DP
|
1 - 28 |
|
Количество питчевых резьб, шт
|
24 |
|
Шаг ходового винта, мм
|
12 |
|
Макс. размер резца, мм
|
32 x 32 |
|
Ход поперечного суппорта, мм
|
440 |
|
Ход верхнего суппорта, мм
|
200 |
|
Ускоренное перемещение продольного суппорта, м/мин
|
4 |
|
Ускоренное перемещение поперечного суппорта, м/мин
|
2 |
|

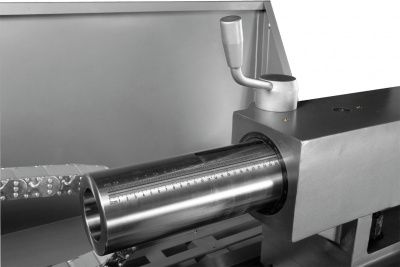

Пиноль задней бабки
|
МК-6 |
|
Ход пиноли задней бабки, мм
|
230 |
|
Диаметр пиноли, мм
|
100 |
|

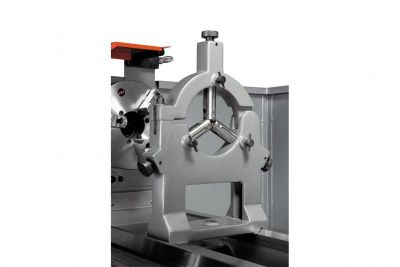

Диапазон неподвижного люнета, мм
|
20 - 170 |
|
Диапазон подвижного люнета, мм
|
20 - 130 |
|
Расстояние между направляющими, мм
|
560 |
|
Мощность двигателя, кВт
|
11 |
|
Мощность насоса СОЖ, кВт
|
0,09 |
|
Масса, кг
|
2700 |
|
Длина в упаковке, см
|
330 |
|
Ширина в упаковке, см
|
160 |
|
Высота в упаковке, см
|
180 |
|
Масса в упаковке, кг
|
3100 |
|
Объем бака СОЖ, л
|
15 |
|
Длина, мм
|
3275 |
|
Ширина, мм
|
1393 |
|
Высота, мм
|
1537 |
