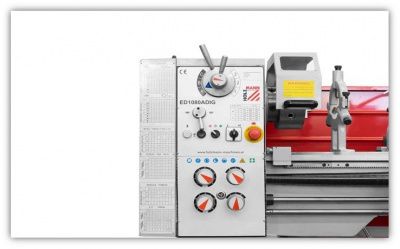

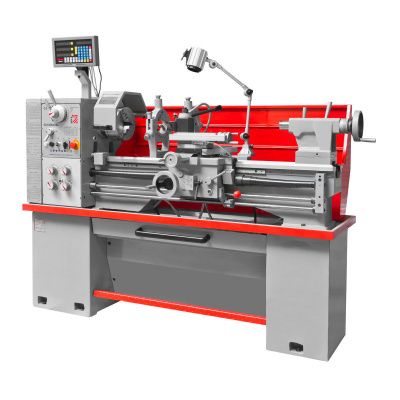

Токарно-винторезный станок HolzMann ED1080ADIG_400V
Артикул:
ED1080ADIG_400V
Станок токарный по металлу16
Подробнее
1 017 197 ₽
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ:
Cтанок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием. На токарном станке можно производить внутреннюю и наружную обработку цилиндрических и конических поверхностей, торцевых плоскостей, а также выполнять отрезку, проточку канавок, сверление, нарезку метрической и дюймовой резьбы и т. д.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
-
Отверстие шпинделя Ø 52 мм позволяет обрабатывать валы больших диаметров;
-
Литая чугунная станина, усиленная ребрами жесткости, с закаленными токами высокой частоты и отшлифованными призматическими направляющими;
-
Электромагнитный ножной тормоз обеспечивает максимальную рабочую безопасность и резко сокращает непроизводительное время;
-
Cъёмный сегмент станины (GAP) обеспечивает возможность обработки заготовок диаметром до 520 мм;
-
Все подвижные узлы шпиндельного узла и коробки передач смазываются в масляной ванне;
-
Сбалансированный главный шпиндель смонтирован в прецизионных подшипниках (биение < 0,009 мм);
-
Регулируемая (+/- 5 мм) задняя бабка для конусного точения;
-
Все направляющие удобно регулируется с помощью V-образных выступов;
-

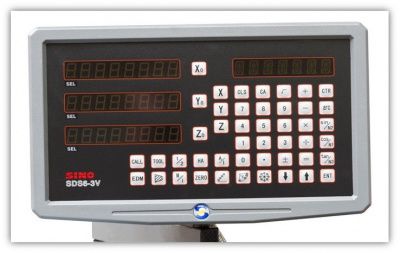

УЦИ по 3 осям
КОМПЛЕКТ ПОСТАВКИ:
|
№ |
НАИМЕНОВАНИЕ |
КОЛИЧЕСТВО |
СТОИМОСТЬ (руб.) |
|
1 |
Станок токарно-винторезный с 3-х осевым УЦИ HOLZMANN ED1080ADIG |
1 |
886 588 |
|
2 |
3-осевое устройство цифровой индикации |
1 |
|
|
4 |
Галогенная лампа |
1 |
|
|
5 |
3-кулачковый патрон 200 мм |
1 |
|
|
8 |
Переходная втулка |
1 |
|
|
9 |
Резьбоуказатель |
1 |
|
|
10 |
Сменные шестерни (комплект) |
1 |
|
|
11 |
Неподвижный люнет |
1 |
|
|
12
|
Подвижный люнет |
1 |
|
|
13 |
4-позиционный резцедержатель |
1 |
|
|
14 |
Неподвижный упорный центр |
1 |
|
|
15 |
Защитное ограждение от стружки |
1 |
|
|
16 |
Комплект инструмента для обслуживания |
1 |
|
|
17 |
Инструкция по эксплуатации станка |
1 |
|
|
18 |
Инструкция по эксплуатации УЦИ |
1 |
|
Характеристики
|
Частота вращения, об/мин
|
65, 1810 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
3,3 |
|
Масса, кг
|
730 |
|
Мощность двигателя S1 в Вт
|
2200 Вт |
|
Мощность двигателя S6 в Вт
|
3300 Вт |
|
Напряжение
|
400 В |
|
Расстояние между центрами в мм
|
1080 мм |
|
Высота центров в мм
|
200 мм |
|
Высота станины
|
220 мм |
|
Размер хвостовика резцов
|
20 мм |
|
Макс. диаметр обработки над станиной в мм
|
400 мм |
|
Макс. диаметр обработки над поперечными салазками в мм
|
250 мм |
|
Максимальный диаметр обработки над выемкой (ГАП)
|
520 мм |
|
Частота вращения токарного шпинделя в мин
|
65-1810 об/мин |
|
Количество скоростей шпинделя
|
8 |
|
Диаметр отверстия шпинделя в мм
|
52 мм |
|
Конус задней бабки
|
КМ4/МТ4 |
|
Автоматическая продольная подача (40 ступеней)
|
0,0527 – 1,2912 мм/об |
|
Автоматическая поперечная подача (40 ступеней)
|
0,011 – 0,276 мм/об |
|
Ход поперечного суппорта
|
210 мм |
|
Ход верхнего суппорта
|
120 мм |
|
Ход пиноли задней бабки
|
115 мм |
|
Шаг метрической резьбы в мм/об (32 типа)
|
0,4 – 7 мм/об |
|
Шаг дюймовой резьбы, ниток/дюйм (35 типов)
|
4 - 60 ниток |
|
Возможность установки фрезерной насадки
|
нет |
|
Реверсивный механизм для двухсторонней подачи
|
есть |
|
Регулировка зазоров направляющих при помощи клиновых планок
|
есть |
|
Угол поворота резцедержателя
|
360◦ |
|
Мощность насоса СОЖ
|
0,1 кВт |
|
Объём бака СОЖ
|
≈ 13 л |
|
Габариты упаковки
|
1940x820x1545 мм |
|
Ширина, мм
|
760 |
|
Длина, мм
|
1940 |
|
Высота, мм
|
1545 |
|
Масса брутто, кг
|
730 |
|
Масса нетто, кг
|
640 |
