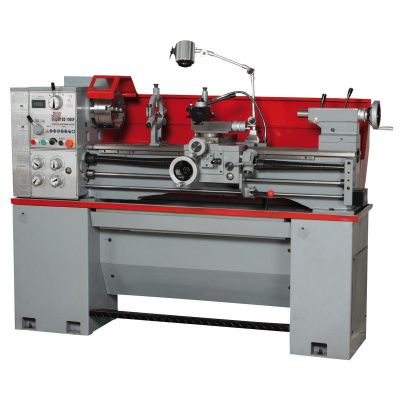

Токарно-винторезный станок HolzMann ED1000F_400V
Описание
- многофункциональный и экономичный токарный станок с ходовым винтом и ходовым валом
- идеально подходит для использования при производстве инструментов, в производственных и учебных цехах
- в серийном исполнении с очень большим отверстием шпинделя _ 52 мм, что позволяет обрабатывать валы больших диаметров
- электромагнитный ножной тормоз - обеспечивает максимальную безопасность и минимальное вспомогательное время благодаря немедленному останову шпинделя
- закаленные током высокой частоты и отшлифованные с высокой точностью призматические направляющие станины
- съемная перемычка позволяет обрабатывать заготовки диаметром до _ 476 мм
- высочайшая плавность хода благодаря прецизионным компонентам приводной системы, а также высоким вибропоглощающим свойствам литой станины
- закаленные и с высокой точностью отшлифованные механизмы привода в масляной ванне и главный шпиндель
- сбалансированный главный шпиндель, высокая точность по радиальному биению на торце шпинделя (< 0,009 мм)
- бесступенчатое регулирование частоты вращения с помощью преобразователя частоты, удобство контроля показателей через цифровой индикатор частоты вращения
- посадочная поверхность шпинделя Camlock D1-5 согласно DIN 55029
- для обточки на конус задняя бабка может быть смещена на +/- 5 мм
- направляющие каретки легко регулируются с помощью клиньев
Комплект поставки: 3-кулачковый патрон _ 200 мм, включая сменные кулачки, 4-кулачковая планшайба _ 200 мм с обратными кулачками, зажимная шайба _ 250 мм, 2 неподвижных упорных центра КМ4, переходная втулка КМ 6/4, неподвижный люнет, подвижный люнет, галогенная лампа рабочего освещения, перегородка для защиты от стружки, узел охлаждения, опорная рама с ножным тормозом, резьбоуказатель,1 комплект сменных колес, инструмент для технического обслуживания
Характеристики
Частота вращения, об/мин
|
700, 1800 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
2,1 |
Масса, кг
|
650 |
Мощность двигателя S1 в Вт
|
1500 Вт |
Мощность двигателя S6 в Вт
|
2100 Вт |
Напряжение
|
400 В |
Расстояние между центрами в мм
|
1000 мм |
Высота центров в мм
|
180 мм |
Макс. диаметр обработки над станиной в мм
|
330 мм |
Макс. диаметр обработки над поперечными салазками в мм
|
198 мм |
Макс. диаметр обработки без перемычки в мм
|
476 мм |
Частота вращения токарного шпинделя в мин
|
700-1900 / 40-1800 об/мин |
Диаметр отверстия шпинделя в мм
|
52 мм |
Посадочное место шпинделя
|
КМ6/MT6 |
Конус задней бабки
|
КМ4/MT4 |
Продольная подача
|
0,078-1,044 |
Поперечная подача
|
0,022-0,298 |
Величина хода поперечных салазок в мм
|
205 мм |
Величина хода резцовых салазок в мм
|
90 мм |
Ход пиноли в мм
|
100 мм |
Шаг метрической резьбы в мм/об
|
0,4-7 |
Шаг дюймовой резьбы
|
4-56 |
Макс. поперечное сечение держателя инструмента
|
20x20 мм |
Ширина, мм
|
760 |
Длина, мм
|
1940 |
Высота, мм
|
1520 |
Масса брутто, кг
|
650 |
Масса нетто, кг
|
600 |
