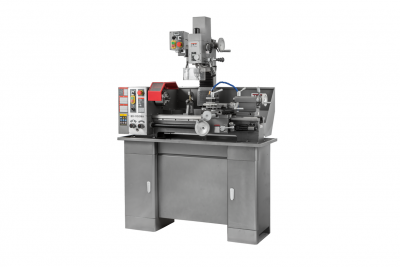

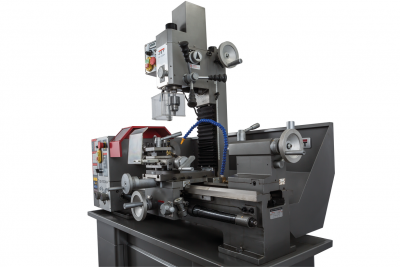

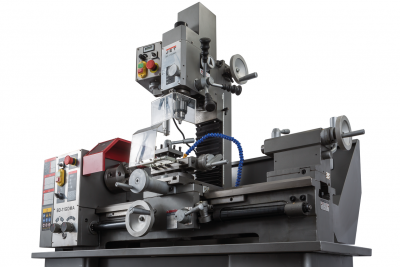

Токарно-фрезерный станок Jet BD-11GDMA
Артикул:
50000915MCD
Токарно-фрезерный станок Jet BD-11GDMA
Подробнее
470 000 ₽
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ОСОБЕННОСТИ:
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель токарного шпинделя
- Возможность установки тисков для фрезерных работ

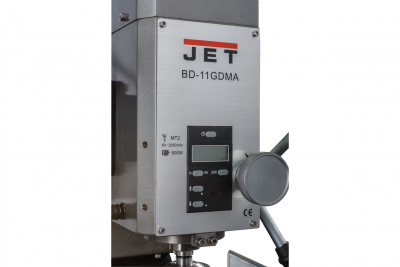

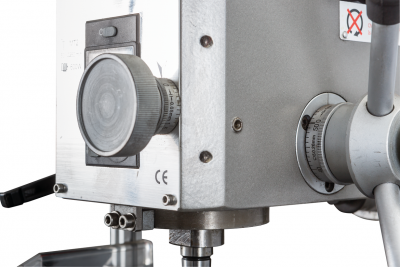

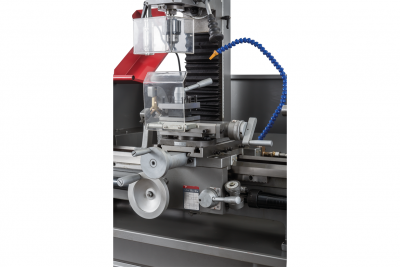

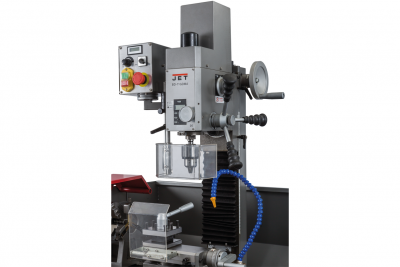

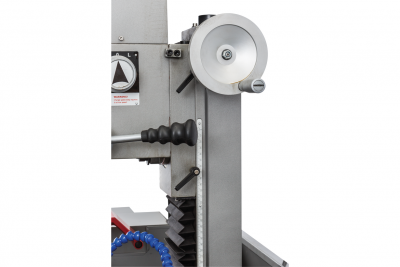

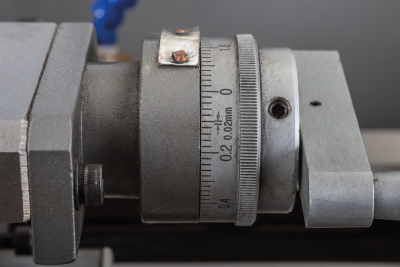

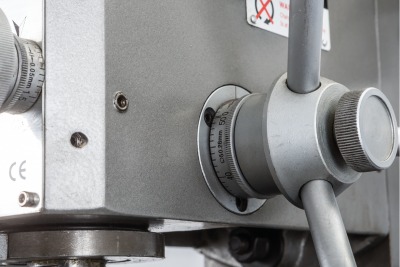

- Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении

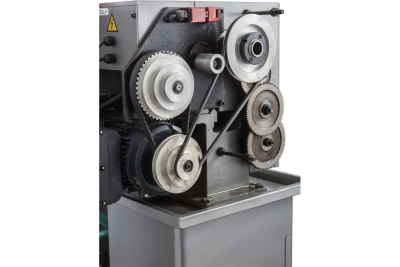

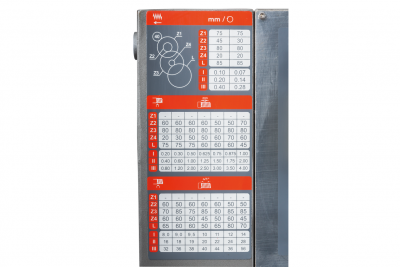

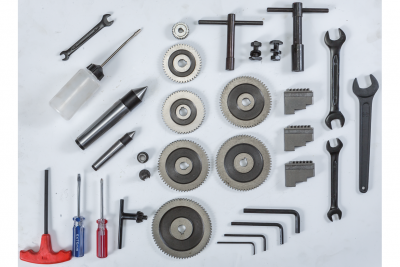

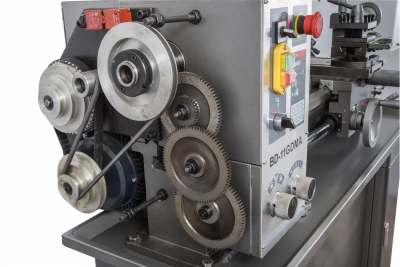

- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации

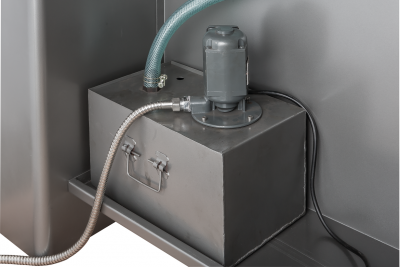

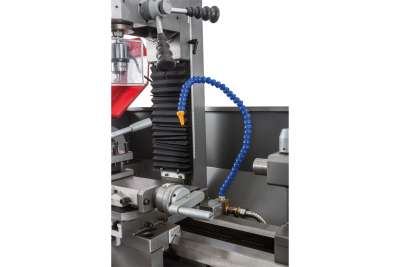

- Подача СОЖ и лампа местного освещения

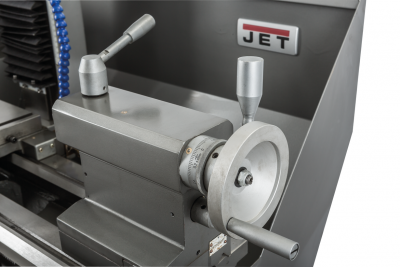

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9
Характеристики
|
Частота вращения, об/мин
|
150, 2000 |
|
Тип привода
|
электрический |
|
Питание
|
1х220 В |
|
Мощность двигателя, кВт
|
1,1 |
|
Масса, кг
|
250 / 47 |
|
Напряжение, В
|
230 |
|
Диаметр обточки над станиной, мм
|
280 |
|
Диаметр обточки над поперечным суппортом, мм
|
170 |
|
Расстояние между центрами, мм
|
700 |
|
Частота вращения шпинделя, об/мин
|
150 - 2000 |
|
Количество скоростей шпинделя, шт
|
6 |
|
Конус шпинделя
|
МК-4 |
|
Диаметр проходного отверстия шпинделя, мм
|
26 |
|
Диапазон продольной подачи, мм/об
|
0,07 - 0,4 |
|
Количество продольных подач, шт
|
6 |
|
Диапазон метрической резьбы, мм
|
0,2 - 4,0 |
|
Количество метрических резьб, шт
|
21 |
|
Дюймовая резьба
|
8 - 56 |
|
Количество дюймовых резьб, шт
|
21 |
|
Шаг ходового винта, мм
|
Tr 20x3 |
|

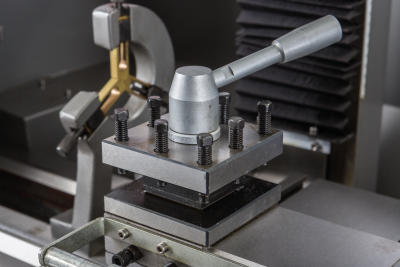

Макс. размер резца, мм
|
12 x 12 |
|
Ход поперечного суппорта, мм
|
145 |
|
Ход верхнего суппорта, мм
|
60 |
|
Пиноль задней бабки
|
МК-2 |
|
Ход пиноли задней бабки, мм
|
80 |
|

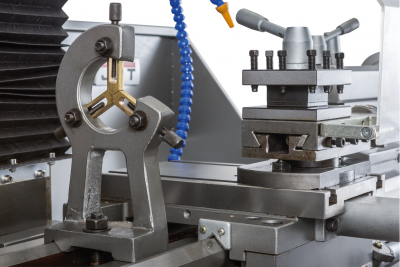

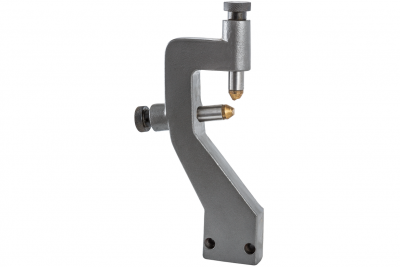

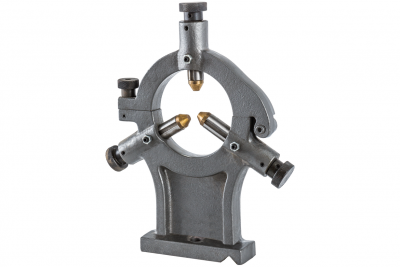

Диапазон неподвижного люнета, мм
|
0-25 |
|
Диапазон подвижного люнета, мм
|
0-25 |
|
Объем бака СОЖ, л
|
5 |
|
Расстояние между направляющими, мм
|
180 |
|
Мощность двигателя, кВт
|
1,1 |
|
Потребляемая мощность, кВт (S6 40%)
|
1,5 |
|
Тип двигателя
|
Асинхронный, 220В, 50 Гц |
|
Мощность насоса СОЖ, кВт
|
0,09 |
|
Разное
|

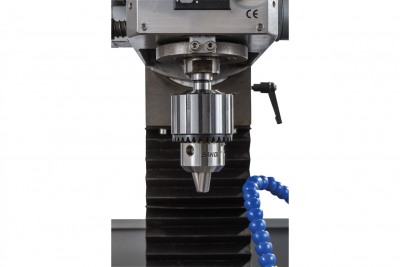

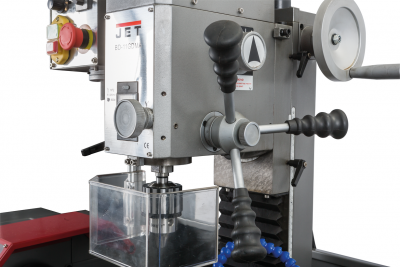

ФРЕЗЕРНАЯ ГОЛОВА |
|
Напряжение питания
|
220 В, 50 Гц |
|
Максимальный диаметр сверления сталь, мм
|
20 |
|
Максимальный диаметр сверления чугун, мм
|
22 |
|
Шомпол
|
М12 |
|
Максимальный диаметр концевой фрезы, мм
|
20 |
|
Сверлильный патрон
|
1-13 |
|
Частота вращения вертикального шпинделя, об/мин
|
50 - 2250 |
|
Количество скоростей вертикального шпинделя, шт
|
2 |
|
Ход пиноли шпинделя, мм
|
50 |
|
Расстояние между пазами стола, мм
|
115 |
|
Диапазон поворота вертикальной головы (вправо/влево)
|
±45° |
|
Расстояние от вертикального шпинделя до стола, мм
|
320 |
|
Расстояние от вертикального шпинделя до стойки, мм
|
185 |
|
Размер стола по оси X и Y, мм
|
150x270 |
|
Ход головы по оси Z, мм
|
270 |
|
Ширина Т-образного паза стола, мм
|
12 |
|
Количество Т-образных пазов стола, шт
|
2 |
|
Мощность вертикального двигателя, кВт
|
0,6 (коллекторный) |
|
Конус шпинделя
|
МК-2 |
|
Длина в упаковке, см
|
137 / 81 (станок/подставка) |
|
Ширина в упаковке, см
|
75 / 69 (станок/подставка) |
|
Высота в упаковке, см
|
101 / 43 (станок/подставка) |
|
Масса в упаковке, кг
|
250 / 47 (станок/подставка) |
