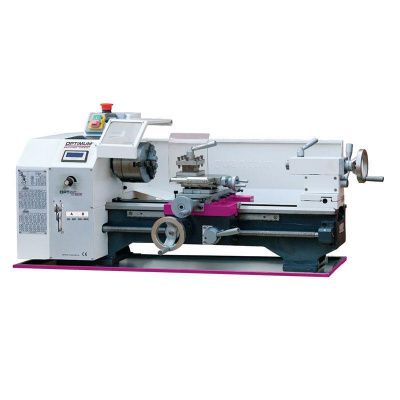

Настольный токарный станок Optimum OPTIturn TU2304V
Описание
Настольный токарный станок. TU 2304V — с электронной регулировкой скорости
- Точная обработка
- Сильно ребристая призматическая станина из серого чугуна, с индуктивно упрочненными и шлифованными направляющими
- Закаленные и шлифованные направляющие оси Z
- Закаленный хвостовик шпинделя (DIN 6350)
- Точно обработанные салазки
- Четырехпозиционный держатель инструмента
- Допуск радиального биения шпинделя менее 0,009 мм.
- Продольный/ходовой винт с автоматическим режимом
- Трапециевидная резьба ходового винта
- Ходовой винт на металлокерамических подшипниках
- Продольное, горизонтальное и вертикальное плавное перемещение
- Правое/левое вращение переключается на панели управления
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,02 мм
- Радиальное биение патрона менее 0,05 мм
- Маховики с ценой деления лимба 0,04/0,01 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Кнопка аварийного останова
- Защита токарного патрона
- Упорный подшипник
- Сменные шестерни коробки передач
- Большой диапазон нарезаемой резьбы благодаря смене зубчатой передачи
- 3-кулачковый токарный патрон в стандартной комплектации
- Стабильная работа
TU 2304V
- Простая смена скорости с помощью потенциометра
- Цифровой дисплей
- ЭМС-фильтр класса C1
Комплектация основная
- Токарный трехкулачковый патрон Ø 100 мм
- Центр упорный МК 2 и МК 3
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента
- Поддон для стружки
Характеристики
Частота вращения, об/мин
|
150, 2200 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
0,75 |
Масса, кг
|
130 |
Мощность
|
0,75 кВт |
Напряжение питающей сети
|
220 В |
РМЦ
|
450 мм |
Макс. Ø обработки над станиной
|
230 мм |
Диапазон продольной подачи
|
0.1 и 0.2 мм/об |
Количество продольных подач
|
2 |
Пределы шага нарезаемых метрических резьб
|
0.4 — 3,5 мм/об |
Количество шагов метрических резьб
|
14 |
Пределы шага нарезаемых дюймовых резьб
|
44-10 ниток на дюйм |
Количество шагов дюймовых резьб
|
14 |
Количество передач (скоростей)
|
2 |
Диапазон оборотов (скоростей)
|
150 - 2200 об/мин |
Регулировка скорости
|
электронная |
Шпиндельный патрон
|
3-х кулачковый Ø 100 мм |
Диаметр сквозного отверстия в шпинделе
|
20 мм |
Конус шпинделя
|
КМ3 |
Держатель инструмента макс. высота патрона
|
14 мм |
Стандарт
|
DIN EN 55011 |
Уровень ЭМС
|
С1 |
Конус пиноли задней бабки
|
КМ2 |
Перемещение пиноли задней бабки
|
70 мм |
Ход по оси X
|
75 мм |
Ход по оси Z
|
120 мм |
Высота центров
|
115 мм |
Ширина станины
|
135 мм |
Вес нетто
|
114 кг |

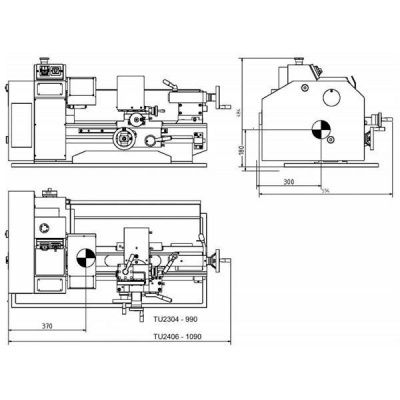

Габариты (ДхШхВ)
|
990х594х484 мм |
Вес брутто
|
130 кг |
Габариты (ДхШхВ)
|
980х560х560 мм |
