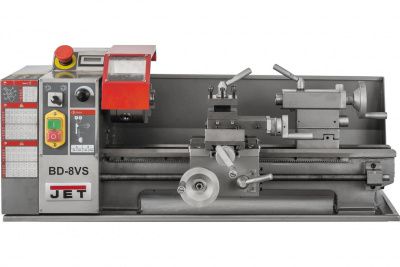

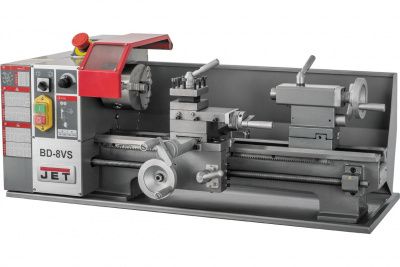

Настольный токарный станок Jet BD-8VS
ОСОБЕННОСТИ:
- Правое и левое вращение шпинделя
- Плавная регулировка оборотов в 2-х диапазонах
- Возможность нарезания дюймовой и метрической резьбы
- Чугунная станина закалена и отшлифована
- Быстрая фиксация задней бабки
- Юстировка задней бабки для точения конуса
- Автоматическая подача при точении
- Металлические шестерни гитары зубчатых колес

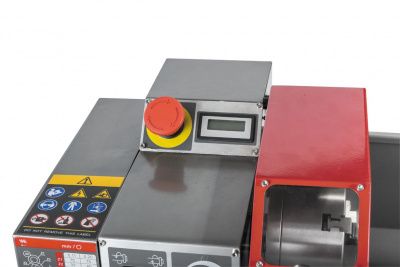

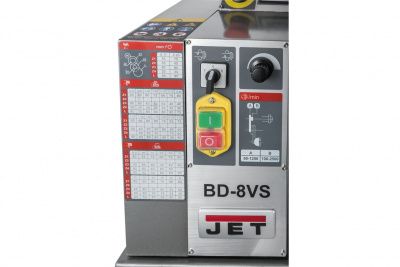

- Цифровая индикация частоты вращения шпинделя
- Аналог СН-1 Умелец
Станок JET BD-8VS – относится к классу настольных токарных станков. Станок поставляется с поддоном для сбора стружки и через поддон прикручивается к тумбе или верстаку. Несмотря на свои маленькие габариты станок способен обрабатывать заготовку диаметром до 210 мм над станиной, а если точить над суппортом, то этот диаметр уменьшается до 135 мм. При этом максимальная длина обработки (РМЦ) составляет внушительные 400 мм.
Вращение заготовки обеспечивает двигатель мощностью 0,6 кВт, двигатель коллекторный, а это одни из самых надежных двигателей для настольных токарных станков.
Особенностью станка BD-8VS является наличие плавной регулировки скорости в двух диапазонах, диапазоны меняются путем перекидывания ремня на шкивах. Всего диапазона два от 50 до 1250 и от 100 до 2500. Плавная регулировка позволяет подобрать режимы резания под любой тип материала.

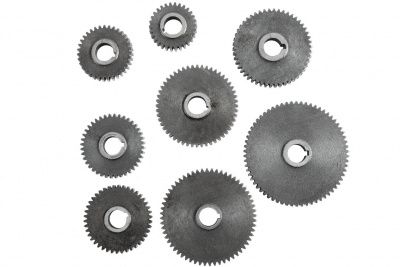

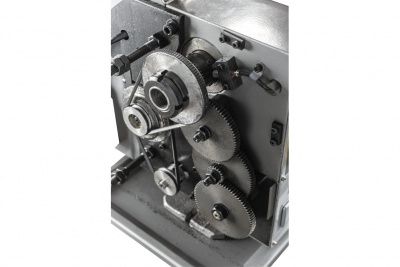

Станок умеет нарезать метрические и дюймовые резьбы, для смены шага резьбы необходимо набирать гитару из шестеренок. Все шестеренки металлические и имеют хороший ресурс работоспособности. На токарном «малыше» можно нарезать 14 метрических, да – да, целых 14 метрических и 12 дюймовых резьб. Станок закроет любую задачу при починке водопровода и, любой, бытовой вещи.

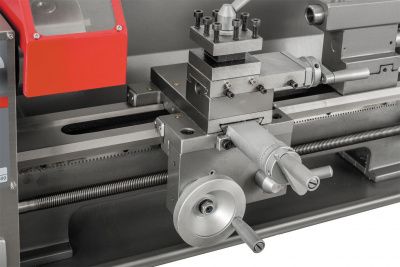

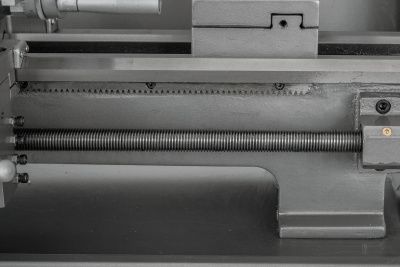

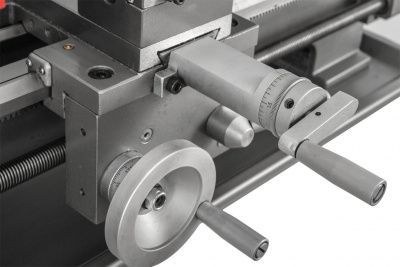

Для качественного и быстрого точения предусмотрена автоматическая подача суппорта, подача продольная. Всего подач две 0,1 мм на оборот и 0,2 мм на 1 оборот шпинделя.

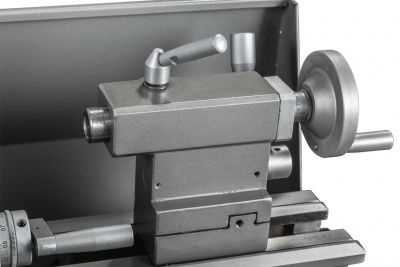

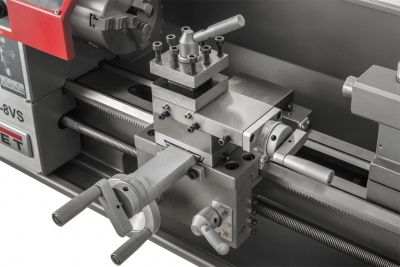

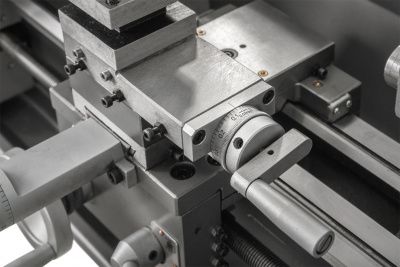

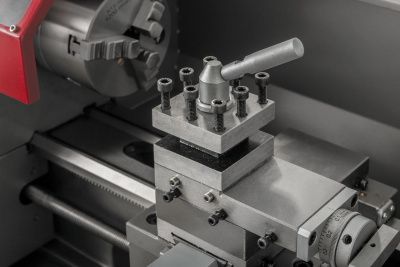

BD-8VS имеет возможность точить конуса, 4-х позиционная резцедержка поворачивается вместе с верхней кареткой на 90 градусов в обе стороны, это проточка, так называемых, малых конусов. Так же можно протачивать конуса по всей длине станка за счет юстировки задней бабки. Что это значит? Мы можем смещать заднюю бабку относительно центров на +/- 10 мм.
Станок отлично подойдет для любителей сделать, что-то руками, моделирование, производство, ремонт и просто любимое хобби!
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
1 |
Мощность двигателя, кВт
|
0,6 |
Масса, кг
|
75 |
Напряжение, В
|
230 |
Диаметр обточки над станиной, мм
|
210 |
Диаметр обточки над поперечным суппортом, мм
|
135 |
Расстояние между центрами, мм
|
400 |
Частота вращения шпинделя, об/мин
|
50 - 2500 |
Количество скоростей шпинделя, шт
|
бесступенчато |
Конус шпинделя
|
МК-3 |
Диаметр проходного отверстия шпинделя, мм
|
21 |
Диапазон продольной подачи, мм/об
|
0,1; 0,2 |
Количество продольных подач, шт
|
2 |
Диапазон метрической резьбы, мм
|
0,25 - 3,0 |
Количество метрических резьб, шт
|
14 |
Дюймовая резьба, TPI
|
8 - 44 |
Количество дюймовых резьб, шт
|
12 |
Шаг ходового винта, мм
|
Tr 16x2 |
Макс. размер резца, мм
|
10 x 10 |
Ход поперечного суппорта, мм
|
100 |
Ход верхнего суппорта, мм
|
75 |
Пиноль задней бабки
|
МК-2 |
Ход пиноли задней бабки, мм
|
50 |
Диаметр пиноли, мм
|
25 |
Расстояние между направляющими, мм
|
100 |
Мощность двигателя, кВт
|
0,6 |
Потребляемая мощность, кВт (S6 40%)
|
1 |
Тип двигателя
|
Коллекторный |
Длина, мм
|
890 |
Ширина, мм
|
390 |
Высота, мм
|
310 |
Масса, кг
|
75 |
Длина в упаковке, см
|
91 |
Ширина в упаковке, см
|
50 |
Высота в упаковке, см
|
51 |
Масса в упаковке, кг
|
85 |
