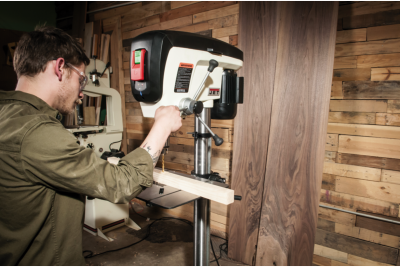

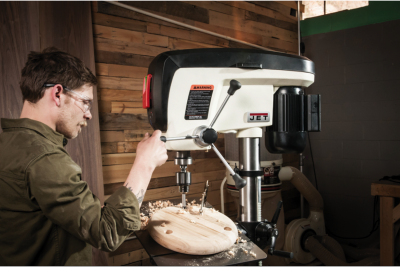

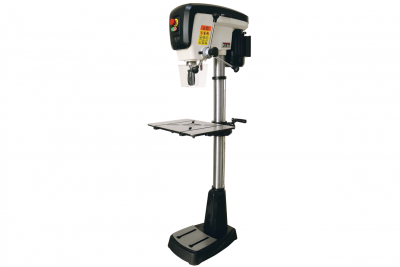

Вертикально-сверлильный станок Jet JDP-17
ОСОБЕННОСТИ:
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- Лазерный указатель оси сверления
- LED-подсветка рабочей области
- 16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола на угол до 90°
- Поворотный рабочий стол
- Два Т-образных паза в столе
- Сменная вставка в центре стола с регулировкой высоты
Jet JDP-17 — сверлильный станок по дереву для профессиональной работы в столярных мастерских. Специализация проявляется в особенностях конструкции, облегчающих крепление крупногабаритных, но лёгких заготовок, в увеличенном ходе пиноли шпинделя и в ряде других деталей. Иными словами, несмотря на адаптацию, станок остается универсальным и может сверлить металл, пластик и другие материалы.

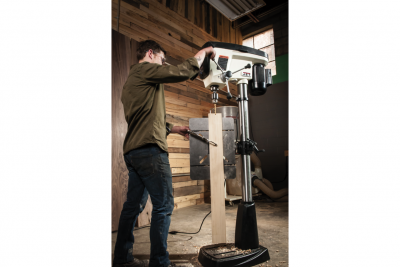

Рабочий стол из чугуна имеет сравнительно большие размеры, в его поверхности есть стандартные Т-образные пазы для тисков и набор прорезей для струбцин. В центральной части квадратное отверстие, закрываемое сменной вставкой из мягкого материала (штатно из ДСП). Положение стола регулируется по высоте привычным образом, механизм зубчато-реечный; наклон возможен в любую сторону на произвольный угол, в том числе и на 90° – это необходимо для фиксации длинных заготовок в вертикальном положении.
Штатно установлен 16-миллиметровый патрон с ключом, если потребуется, его несложно заменить каким-нибудь другим, конус шпинделя МК-2 это позволяет. Подача пиноли производится за один оборот штурвала на полный ход – это внушительный 127 мм или 5 дюймов в «родной» системе измерения. Отсчет глубины ведут по лимбу на кольцевой муфте, её поворотом можно задать ограничение хода – такой вариант исполнения чуть менее точный, чем винтовой на металлообрабатывающих станках, но гораздо более удобный при перенастройке в широких диапазонах значений.
Скорость вращения патрона меняют переустановкой ремней (их два); один из них оборудован роликом-натяжителем с пластмассовой гайкой-фиксатором барашкового типа, что позволяет переставлять ремень без использования инструмента, в считанные секунды и не запачкав рук смазкой.
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
1 |
Масса, кг
|
86 |
Потребляемая (выходная) мощность двигателя, кВт
|
1,0 (0,55) |
Напряжение, В
|
400 |
Ход пиноли шпинделя, мм
|
127 |
Вылет шпинделя, мм
|
215 |
Расстояние шпиндель-стол, мм
|
763 |
Частота вращения шпинделя на холостом ходу, об/мин
|
180-2900 |
Размеры рабочего стола (ДхШ), мм
|
356 х 483 |
Угол наклона рабочего стола
|
0-90º |
Максимальный диаметр зажима для сверл, мм
|
16 |
Конус шпинделя/ посадка патрона
|
МК2/ В16 |
Расстояние шпиндель основание, мм
|
1194 |
Длина, мм
|
723 |
Ширина, мм
|
483 |
Высота, мм
|
1679 |
Масса, кг
|
86 |
Длина в упаковке, см
|
62 |
Ширина в упаковке, см
|
45 |
Высота в упаковке, см
|
14,53 |
Масса в упаковке, кг
|
103,5 |
