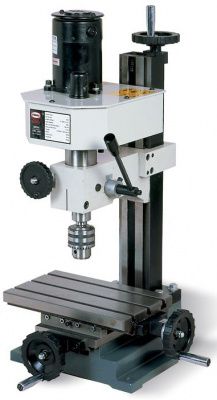

Сверлильно-фрезерный станок Proma FPX-20E
Артикул:
25000017
FPX-20E фрезерный станок
Подробнее
103 950 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Мини фрезерный станок FPX-20E предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.
В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.
Основные узлы и детали оборудования
Привод мини фрезерного станка обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.
Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение «А» (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.
Характеристики
|
Тип привода
|
электрический |
|
Питание
|
1х220 В |
|
Мощность двигателя, кВт
|
0,15 |
|
Масса, кг
|
50 |
|
Напряжение
|
230В |
|
Потребляемая мощность
|
150Вт |
|
Макс. диаметр сверления
|
13мм |
|
Диапазон оборотов шпинделя
|
100-2000 и 100-1000 (2ст.) |
|
Размер стола
|
240х145мм |
|
Размер основания
|
240х270мм |
|
Общая высота
|
710мм |
|
Конус шпинделя
|
Мк2 |
|
Поперечный ход стола
|
100мм |
|
Продольный ход стола
|
180мм |
|
Ход шпинделя
|
30мм |
|
Вылет шпинделя
|
140мм |
|
Макс. расстояние от шпинделя до стола
|
250мм |
|
Одно деление нониуса – продольный ход
|
0,025мм |
|
Одно деление нониуса – поперечный ход
|
0,025мм |
|
Одно деление нониуса – тонкая подача шпинделя
|
0,05мм |
|
Т-образный паз стола
|
8мм |
|
Масса
|
50кг |
