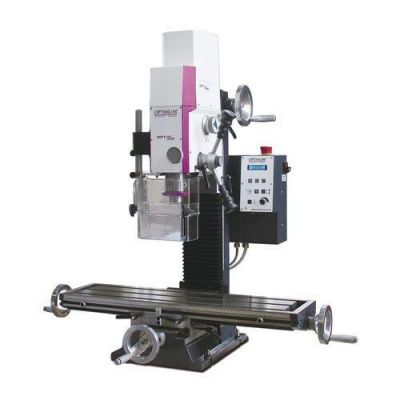

Сверлильно-фрезерный станок Optimum OPTImill MH22V
Советуем
Новинка
Артикул:
3338135
OPTImill MH22V станок вертикально-фрезерный с бесступенчатым электронным приводом (230В, 1 кВт, BT20, 700х180мм, 120кг), шт
Подробнее
263 439 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Небольшой сверлильно-фрезерный станок с бесступенчатым электронным приводом. MH 22VD с цифровым указателем положения DRO 5.
- Надежный настольный мини фрезерный станок с электронным управлением оборотами шпинделя;

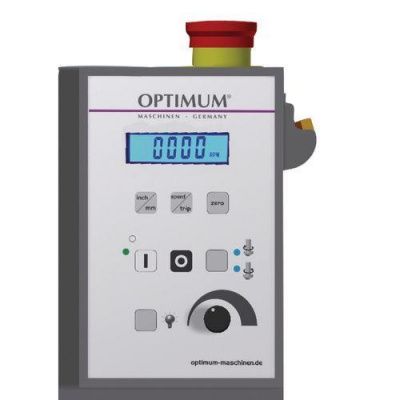

- Удобная и эргономичная низковольтная панель управления с мембранной клавиатурой;
- Электроника в 24-вольтовой версии;
- Отлично читаемый цифровой дисплей для индикации оборотов шпинделя и хода пиноли;
- Аварийный выключатель;
- Мотор с двухступенчатым передаточным числом для мощной передачи мощности двигателя;
- Мощный DC двигатель с контролем постоянного тока;
- Управление электроникой;
- Сверлильно-фрезерная головка, наклоняемая на ± 90 °, для фрезерования и сверления в любом промежуточном положении;
- Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола;
- Вращение шпинделя;
- Высокая точность вращения — радиальное биение шпинделя менее 0,015 мм;
- Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планкам;
- Защита направляющей по оси Y;
- Массивная высокоточная обработка поверхности XY с Т-образными пазами;
- Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт;
- Отверстие для легкой смазки трапецеидального шпинделя;
- Шлифованные и шабреные направляющие, оборудованные масляными карманами;
- Регулируемый по высоте защитный экран с микропереключателем от летящих стружек и деталей для максимальной защиты пользователя;
- Двухрядные регулируемые радиально-упорные подшипники по всем осям;
MH 20V:
- X-, Y- и Z-оси с подготовленными пазами для последующей установкой магнитных лент.
Характеристики
|
Макс. Ø сверления, мм
|
16 |
|
Частота вращения, об/мин
|
90, 3000 |
|
Тип привода
|
электрический |
|
Питание
|
1х220 В |
|
Потребляемая мощность, кВт
|
1 |
|
Мощность двигателя, кВт
|
0,95 |
|
Масса, кг
|
132 |
|
Мощность главного двигателя
|
0,95 кВт |
|
Напряжение питающей сети
|
220 В |
|
Общее номинальное значение потребляемой мощности
|
1 кВт |
|
Максимальный диаметр торцевой фрезы
|
52 мм |
|
Максимальный диаметр концевой фрезы
|
12 мм |
|
Максимальный диаметр рассверливания в стали
|
20 мм |
|
Максимальный диаметр сверления в стали
|
16 мм |
|
Размер горизонтального стола
|
700х180 мм |
|
Растояние шпиндель-горизонтальный стол
|
0-370 мм |
|
Вылет вертикального шпинделя
|
185 мм |
|
Поворот шпинделя
|
± 90 ° |
|
Диапазон скоростей шпинделя
|
90 - 3000 об/мин |
|
Количество скоростей шпинделя
|
2 |
|
Длина стола
|
700 мм |
|
Ширина стола
|
180 мм |
|
Минимальное расстояние шпиндель-стол
|
0 мм |
|
Максимальное расстояние шпиндель-стол
|
370 мм |
|
Размер Т-образных пазов стола
|
12 мм |
|
Количество Т-образных пазов стола
|
3 |
|
Расстояние между Т-образными пазами
|
63 мм |
|
Максимальная грузоподъемность
|
50 кг |
|
Ручное перемещение по оси X
|
480 мм |
|
Ручное перемещение по оси Y
|
175 мм |
|
Ручное перемещение по оси Z
|
270 мм |
|
Патрон шпинделя
|
BT20 (Optimum) |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
90 ° |
|
Ход пиноли (шпинделя)
|
50 мм |
|
Вес нетто
|
116 кг |
|
Габариты (ДхШхВ)
|
650x745x950 мм |
|
Вес брутто
|
132 кг |
|
Габариты упаковки (ДхШхВ)
|
770x714x917 мм |
