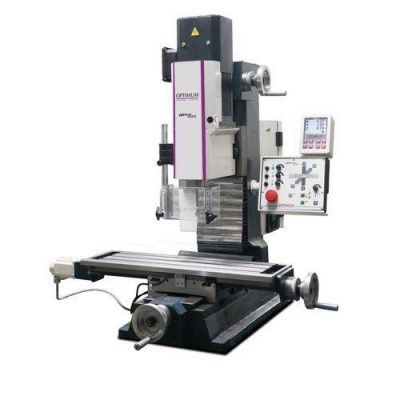

Сверлильно-фрезерный станок Optimum OPTImill MF4-B
Описание
Многофункциональные сверлильно-фрезерные станки с механически бесступенчатым приводом для профессионального использования.
- Станина из высококачественного мелкозернистого чугуна;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Бесступенчатое управление скоростью;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°;
- Ось Y с плоской направляющей;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Система охлаждения;
- Правое и левое вращение;
- Автоматическая подача пиноли, 3-ступенчатая 0,04 — 0,15 мм/об;

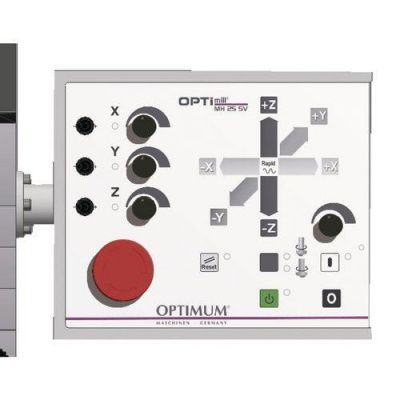

- Подача двигателя по осям X, Y и Z;
- Точная микроподача;
- Фрезерный шпиндель с прецизионным подшипником;
- Тормоз шпинделя;
- Шкала глубины сверления и штрок;

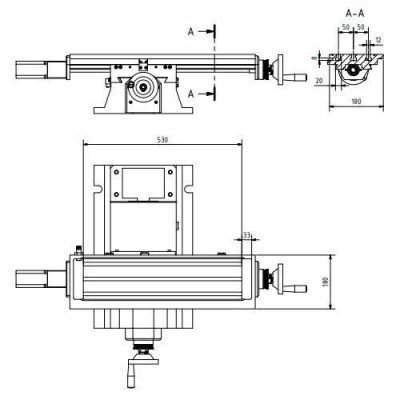

- Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости;
- Централизованная смазка;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
MF 4-B:
- Грузоподъемность поперечного стола 300 кг;
- Большой ход: ось X/Y/Z 740 мм/330 мм/320 мм.
Комплектация основная
- Комплект инструментов.
Характеристики
Макс. Ø сверления, мм
|
24 |
Частота вращения, об/мин
|
60, 4200 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
3 |
Мощность двигателя, кВт
|
2,2 |
Масса, кг
|
1260 |
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
2,2 кВт |
Напряжение питающей сети
|
380 В |
Шпиндель
|
M16 |
Общее номинальное значение
|
3 кВт |
Максимальный диаметр торцевой фрезы
|
76 мм |
Максимальный диаметр концевой фрезы
|
20 мм |
Максимальный диаметр рассверливания в стали
|
25 мм |
Максимальный диаметр сверления в стали
|
24 мм |
Размер горизонтального стола
|
1370х254 мм |
Расстояние шпиндель-горизонтальный стол
|
405 мм |
Вылет вертикального шпинделя
|
0-420 мм |
Поворот шпинделя
|
± 45 ° |
Диапазон скоростей шпинделя
|
60 - 4200 об/мин |
Количество скоростей шпинделя
|
2 |
Длина стола
|
1370 мм |
Ширина стола
|
254 мм |
Размер Т-образных пазов стола
|
16 мм |
Количество Т-образных пазов стола
|
3 |
Расстояние между Т-образными пазами
|
63 мм |
Максимальная грузоподъемность
|
300 кг |
Подключение сжатого воздуха
|
700-1060 кПа |
Ручное перемещение по оси X
|
820 мм |
Ручное перемещение по оси Y
|
410 мм |
Ручное перемещение по оси Z
|
400 мм |
Автоматическое перемещение по оси X
|
740 мм |
Автоматическое перемещение по оси Y
|
330 мм |
Автоматическое перемещение по оси Z
|
320 мм |
Патрон шпинделя
|
B16 ISO 40 DIN 2080 |
Диапазон поворота фрезерной головки по X - Y плоскости
|
± 90 ° |
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 45 ° |
Ход пиноли (шпинделя)
|
127 мм |
Диапазон автоподачи шпинделя
|
0.038-0.076-0.152 мм/об |
Вес нетто
|
1200 кг |
Габариты (ДхШхВ)
|
2160x1825x2300 мм |
Вес брутто
|
1260 кг |
Габариты упаковки (ДхШхВ)
|
1520x1550x2080 мм |
