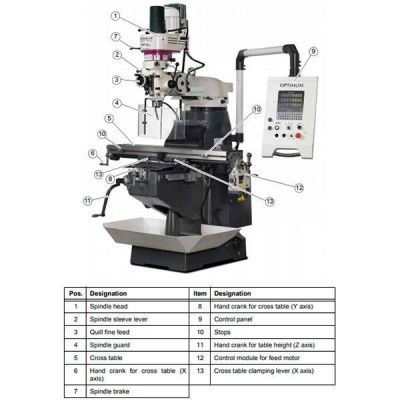

Сверлильно-фрезерный станок Optimum OPTImill MF2V
Артикул:
3336030
OPTImill MF2V станок вертикально-фрезерный с инвертером(2,2кВт, 1244х230мм, 950кг, УЦИ), шт
Подробнее
2 057 216 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Многофункциональные сверлильно-фрезерные станки для профессионального использования. Бесступенчатый привод с электронным преобразователем частоты «Сделано в ЕС» и цифровым 3-осевым индикатором положения DPA 21.
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Автоматическая подача пиноли;
- Регулируемый ограничитель глубины сверления с миллиметровой шкалой, читаемый спереди;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста;
- Система охлаждения;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
MF 2V:
- Ось Y с регулируемой направляющей ласточкин хвост.
Преимущества:
Siemens SINAMICS G110M преобразователь
- Компактность конструкции, особенно EMV;
- Внутренние функции безопасности;
- Сделано в ЕС.
Дополнительная система зажима инструмента (Арт. №: 3352394)
Панель управления OPTI:
- Интегрированная панель управления;
- Встроенный цифровой индикатор положения DPA 21 с индикацией скорости.
Комплектация основная
- Комплект инструментов.
Характеристики
|
Макс. Ø сверления, мм
|
24 |
|
Частота вращения, об/мин
|
10, 5100 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
2,2 |
|
Мощность двигателя, кВт
|
1,5 |
|
Масса, кг
|
1050 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
1,5 кВт |
|
Напряжение питающей сети
|
380 В |
|
Шпиндель
|
M16 |
|
Общее номинальное значение
|
2,2 кВт |
|
Максимальный диаметр торцевой фрезы
|
76 мм |
|
Максимальный диаметр концевой фрезы
|
18 мм |
|
Максимальный диаметр рассверливания в стали
|
25 мм |
|
Максимальный диаметр сверления в стали
|
24 мм |
|
Размер горизонтального стола
|
1244х230 мм |
|
Расстояние шпиндель-горизонтальный стол
|
446 мм |
|
Вылет вертикального шпинделя
|
213-533 мм |
|
Поворот шпинделя
|
± 90 ° |
|
Диапазон скоростей шпинделя
|
10 - 5100 об/мин |
|
Количество скоростей шпинделя
|
6 и бесступенчато |
|
Длина стола
|
1244 мм |
|
Ширина стола
|
230 мм |
|
Размер Т-образных пазов стола
|
16 мм |
|
Количество Т-образных пазов стола
|
3 |
|
Расстояние между Т-образными пазами
|
63 мм |
|
Максимальная грузоподъемность
|
230 кг |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
800 мм |
|
Ручное перемещение по оси Y
|
305 мм |
|
Ручное перемещение по оси Z
|
406 мм |
|
Автоматическое перемещение по оси X
|
730 мм |
|
Патрон шпинделя
|
ISO 40 DIN 2080 |
|
Диапазон поворота фрезерной головки по X - Y плоскости
|
± 90 ° |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
±45 ° |
|
Ход пиноли (шпинделя)
|
127 мм |
|
Диапазон автоподачи шпинделя
|
0.04-0.08-0.15 мм/об |
|
Вес нетто
|
950 кг |
|

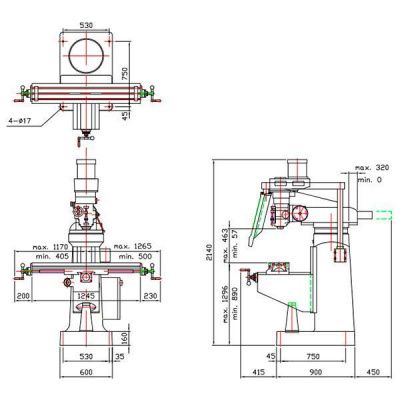

Габариты (ДхШхВ)
|
1450x1675x2140 мм |
|
Вес брутто
|
1050 кг |
|
Габариты упаковки (ДхШхВ)
|
1570x1700x1910 мм |
