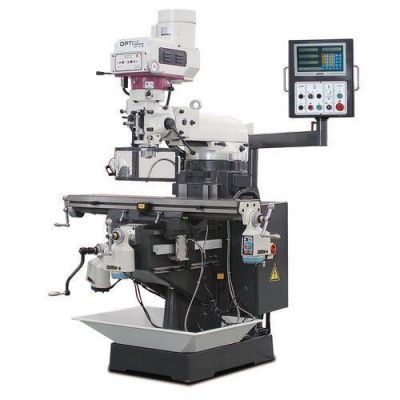

Сверлильно-фрезерный станок Optimum OPTImill MF2-B
Артикул:
3348330
OPTImill MF2-B станок вертикально-фрезерный с вариатором(3 кВт, 1246х230мм, 1000кг, УЦИ), шт
Подробнее
1 828 484 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Многофункциональные сверлильно-фрезерные станки с механически бесступенчатым приводом для профессионального использования.
- Станина из высококачественного мелкозернистого чугуна;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Бесступенчатое управление скоростью;
- Вращение вправо / влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°;
- Ось Y с плоской направляющей;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Система охлаждения;
- Правое и левое вращение;
- Автоматическая подача пиноли, 3-ступенчатая 0,04 — 0,15 мм/об;
- Подача двигателя по осям X, Y и Z;
- Точная микроподача;
- Фрезерный шпиндель с прецизионным подшипником;
- Тормоз шпинделя;
- Шкала глубины сверления и штрок;
- Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости;
- Централизованная смазка;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
Комплектация основная
- Комплект инструментов.
Характеристики
|
Макс. Ø сверления, мм
|
24 |
|
Частота вращения, об/мин
|
60, 4200 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
3 |
|
Мощность двигателя, кВт
|
2,2 |
|
Масса, кг
|
1600 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
2,2 кВт |
|
Напряжение питания
|
380 В |
|
Шпиндель
|
M16 |
|
Общее номинальное значение
|
3 кВт |
|
Максимальный диаметр торцевой фрезы
|
76 мм |
|
Максимальный диаметр концевой фрезы
|
20 мм |
|
Максимальный диаметр рассверливания в стали
|
25 мм |
|
Максимальный диаметр сверления в стали
|
24 мм |
|
Размер горизонтального стола
|
1246х230 мм |
|
Расстояние шпиндель-горизонтальный стол
|
405 мм |
|
Вылет вертикального шпинделя
|
15-415 мм |
|
Поворот шпинделя
|
± 45 ° |
|
Диапазон скоростей шпинделя
|
60 - 4200 об/мин |
|
Количество скоростей шпинделя
|
2 |
|
Длина стола
|
1246 мм |
|
Ширина стола
|
230 мм |
|
Размер Т-образных пазов стола
|
16 мм |
|
Количество Т-образных пазов стола
|
3 |
|
Расстояние между Т-образными пазами
|
63 мм |
|
Максимальная грузоподъемность
|
200 кг |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
690 мм |
|
Ручное перемещение по оси Y
|
310 мм |
|
Ручное перемещение по оси Z
|
390 мм |
|
Автоматическое перемещение по оси X
|
610 мм |
|
Автоматическое перемещение по оси Y
|
230 мм |
|
Автоматическое перемещение по оси Z
|
310 мм |
|
Патрон шпинделя
|
B16 ISO 40 DIN 2080 |
|
Диапазон поворота фрезерной головки по X - Y плоскости
|
± 90 ° |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 45 ° |
|
Ход пиноли
|
127 мм |
|
Диапазон автоподачи шпинделя
|
0.038-0.076-0.152 мм/об |
|
Вес нетто
|
1000 кг |
|

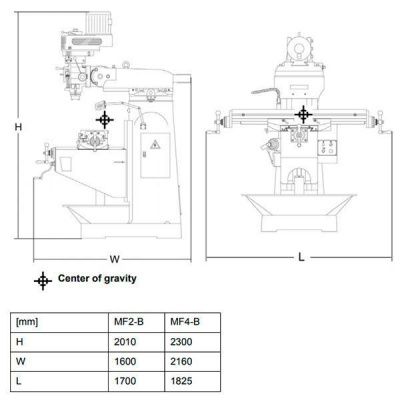

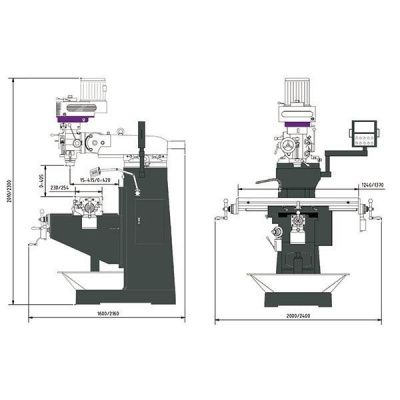

Габариты (ДхШхВ)
|
1600x1450x2010 мм |
|
Вес брутто
|
1600 кг |
|
Габариты упаковки (ДхШхВ)
|
1250x1400x1900 мм |
