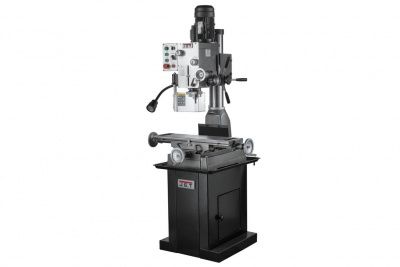

Сверлильно-фрезерный станок Jet JMD-40 DRILLING & MILLING MACHINE
Сверлильно-фрезерный станок JMD-40 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.

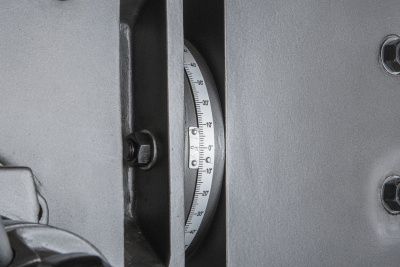

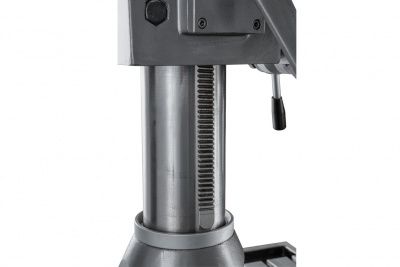

Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-40 является возможность поворота фрезерной головки вокруг колонны на 360 0 и поворота влево/право на 90 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

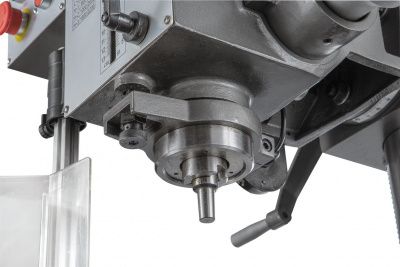

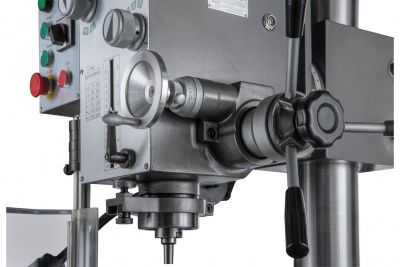

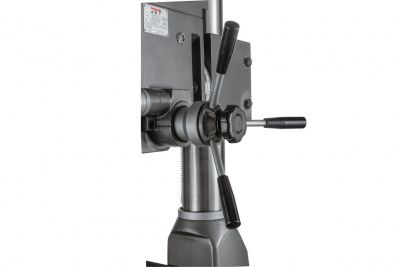

Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 40мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 76 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя.

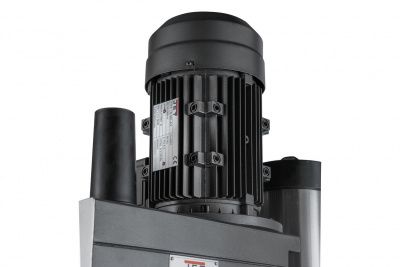

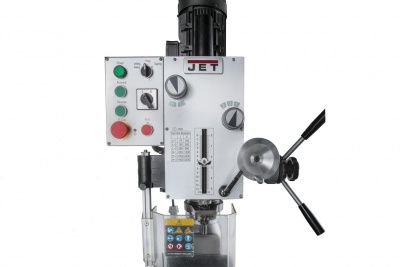

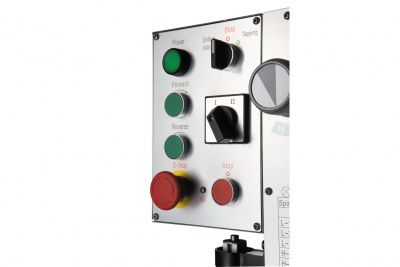

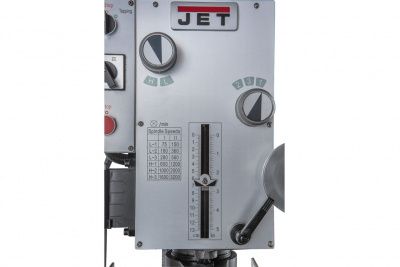

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

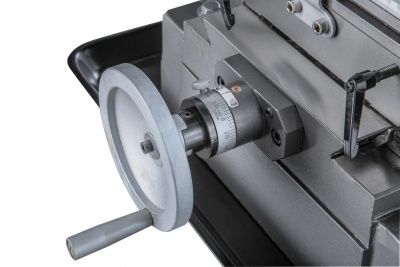

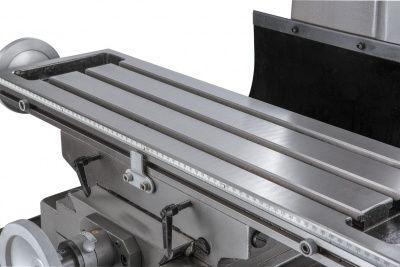

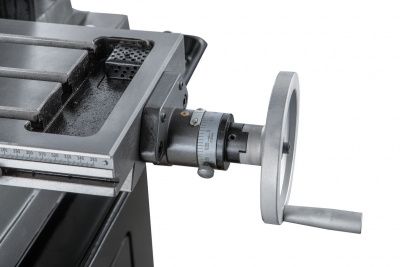

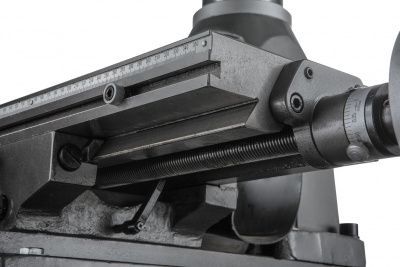

Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм. Вес станка 285 кг.
Макс. Ø сверления, мм
|
32, 40 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
1,5 |
Масса, кг
|
285 |
Напряжение, В
|
400 |
Максимальный диаметр сверления чугун, мм
|
40 |
Максимальный диаметр сверления сталь, мм
|
32 |
Максимальный диаметр торцевой фрезы, мм
|
76 |
Максимальный диаметр концевой фрезы, мм
|
32 |
Размер стола по оси X и Y, мм
|
500х230 |
Ширина Т-образного паза стола, мм
|
14 |
Диапазон наклона головы, град.
|
±90˚ |
Диапазон поворота головы, град.
|
360° |
Конус шпинделя
|
MT3 |
Расстояние от шпинделя до стола, мм
|
410 |
Ход пиноли шпинделя, мм
|
120 |
Мощность двигателя, кВт
|
1,1/1,5 |
Частота вращения шпинделя, об/мин
|
I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200 |
Масса, кг
|
285 |
Длина в упаковке, см
|
109 |
Ширина в упаковке, см
|
78,5 |
Высота в упаковке, см
|
112 |
Масса в упаковке, кг
|
285 |
