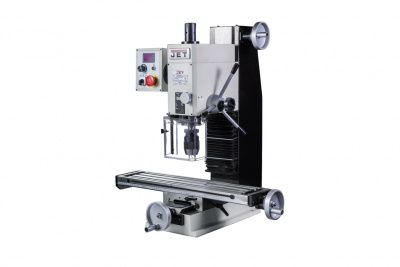

Сверлильно-фрезерный станок Jet JMD-2S
- Стойка и станина станка изготовлена из серого чугуна

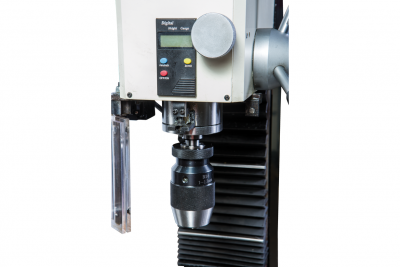

- Цифровая индикация вылета пиноли
- Правое и левое вращение шпинделя
- Плавная регулировка скорости вращения шпинделя
- Цифровая индикация скорости вращения шпинделя
- Опция автоматической подачи рабочего стола по оси X
- Устройство цифровой индикации (УЦИ) для 3х осей (JMD-2S DRO)
- Функция реверса
- Функция микроподачи шпинделя
- Цифровая индикация вылета шпинделя
Сверлильно-фрезерный станок JMD-2S производства компании JET ориентирован на профессионалов в области металлообработки. Он одинаково хорошо подойдет для производств различного звена, может эксплуатироваться в ремонтных мастерских, автосервисах, конструкторских бюро. Также таким станком могут комплектоваться учебные классы или мастерские школ и профильных учебных заведений. JMD-2S может сверлить заготовки из стали и сплавов максимальным диаметром 20 мм, размер торцевой фрезы – до 50 мм, концевой – 16 мм. Ход пиноли шпинделя – 70 мм, для индикации вылета предусмотрен цифровой индикатор.
Расстояние шпиндель-стол может составляет 75-340 мм, шпиндель-стойка 190 мм. Размеры стола будут оптимальны для большинства решаемых с помощью JMD-2S задач - 595 х 140 мм. Частота вращения шпинделя может плавно изменяться в диапазоне 40 - 2000 об/мин, (предусмотрено правое и левое вращение) мощность двигателя – 0,75 кВт. В данной модели используются направляющие типа «ласточкин хвост», такая конструкция позволяет их регулировать по мере износа с помощью клина. Для предотвращения возможных вибраций и повышения точности обработки станина и стойка станка выполнены из чугуна особого качества.

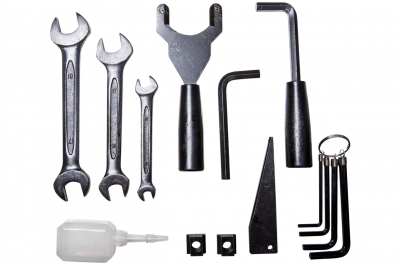

Станок должен устанавливаться на верстак или тумбу, после чего жестко зафиксирован винтами. JMD-2S поставляется в оптимальной комплектации и может быть сразу запущен в работу. Вместе с ним поставляются: зажимная тяга М10, сверлильный патрон B16 с оправкой, защитный экран, пульт управления с индикацией частоты вращения, цифровой индикатор перемещения пиноли, а также набор инструмента для обслуживания.
Макс. Ø сверления, мм
|
20, 22 |
Частота вращения, об/мин
|
40, 2000 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
0,75 |
Масса, кг
|
110 |
Напряжение, В
|
230 |
Максимальный диаметр сверления сталь, мм
|
20 |
Максимальный диаметр сверления чугун, мм
|
22 |
Максимальный диаметр торцевой фрезы, мм
|
50 |
Максимальный диаметр концевой фрезы, мм
|
16 |
Максимальный диаметр нарезаемой резьбы, мм
|
М12 |
Сверлильный патрон
|
1-13 |
Частота вращения вертикального шпинделя, об/мин
|
40 - 2000 |
Количество скоростей вертикального шпинделя, шт
|
плавно |
Ход пиноли шпинделя, мм
|
70 |
Диаметр пиноли, мм
|
60 |
Шомпол
|
М12 |
Конус вертикального шпинделя
|
МК-3 |
Расстояние от вертикального шпинделя до стола, мм
|
75 - 340 |
Расстояние от вертикального шпинделя до стойки, мм
|
190 |
Размер стола по оси X и Y, мм
|
595 x 140 |
Ход стола по оси X и Y, мм
|
394 x 185 |
Ход головы по оси Z, мм
|
290 |
Ширина Т-образного паза стола, мм
|
12 |
Расстояние между пазами стола, мм
|
35 |
Количество Т-образных пазов стола, шт
|
3 |
Тип двигателя
|
Коллекторный |
Мощность вертикального двигателя, кВт
|
0,75 |
Длина, мм
|
725 |
Ширина, мм
|
620 |
Высота, мм
|
880 |
Масса, кг
|
110 |
Длина в упаковке, см
|
75 |
Ширина в упаковке, см
|
70 |
Высота в упаковке, см
|
90 |
Масса в упаковке, кг
|
125 |
