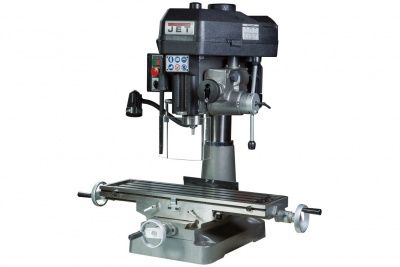

Сверлильно-фрезерный станок Jet JMD-18PF
- асинхронный мощный электродвигатель
- ременной привод - 12-ть передач
- реверс двигателя
- функция автоматической подачи шпинделя в 3-х режимах скоростей
- литая чугунная стойка, станина из серого чугуна
- поворот головы на 360 0
- функция изменения положения головы в горизонтальной плоскости
- регулировка глубины сверления
- опора шпинделя оснащена роликовыми подшипниками
- прецизионный крестовый стол.

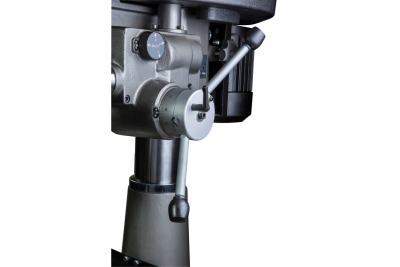

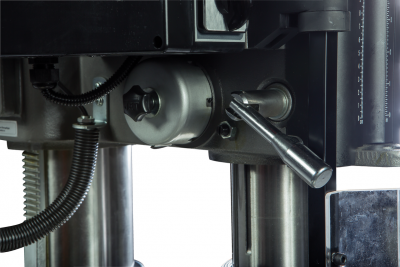

Модель JMD-18PF представляет собой сверлильно-фрезерный станок схожий по своим функциональным параметрам и техническим характеристикам со станком JMD-18. Существенным отличием модели от своего аналога является наличие функции автоматической подачи шпинделя в режиме трех скоростей. Такая особенность позволяет осуществлять сверление в режиме автоподачи, достигая высокой точности обработки. Наличие в двигателе функции реверса позволяет выполнять работы по нарезанию резьбы. Включение реверса осуществляется с помощью кнопки, расположенной на ручке подачи шпинделя.

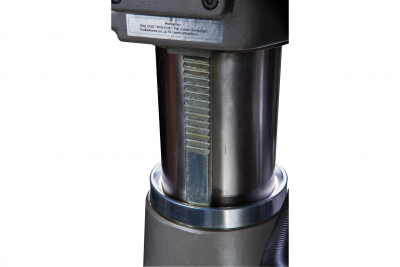

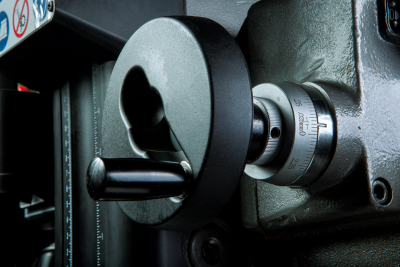

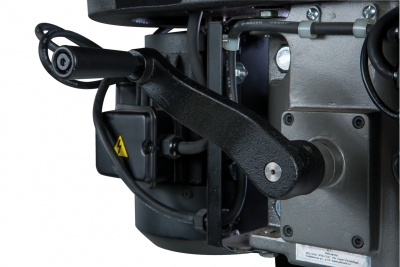

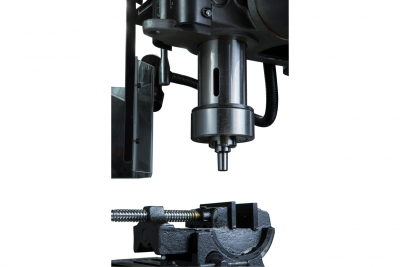

Сверлильно-фрезерный станок JMD-18PF оборудован механизмом поворота головы в диапазоне 0-360 0, обеспечивая дополнительные возможности для работы в различных режимах резания. Фрезерная головка может менять положение в горизонтальной плоскости, создавая дополнительные преимущества при обработке заготовок. Наличие функции контроля над глубиной сверления повышает производительность работ и качество обработки. Модель рассчитана на работу с режущими инструментами, максимальный диаметр которых составляет при сверлении- 16 мм, при фрезерных работах с торцевой фрезой – 63 мм. Режущие инструменты устанавливаются в сверлильный патрон и оправки с конусом МК-3. Зажимная тяга шпинделя М12. Ход пиноли шпинделя составляет 90 мм. В модели установлен механизм микроподачи шпинделя, имеется устройство регулирующее вылет шпинделя. Для повышения жесткости фиксации опора шпинделя оснащена коническими подшипниками.

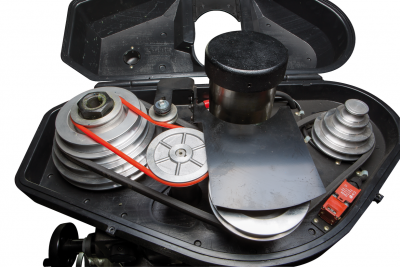

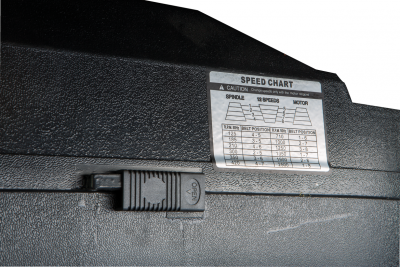

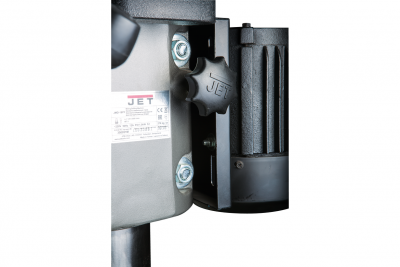

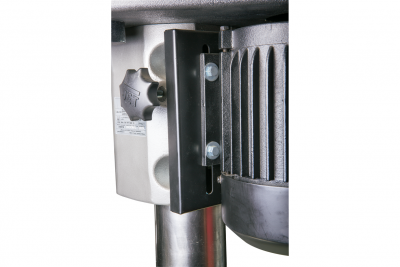

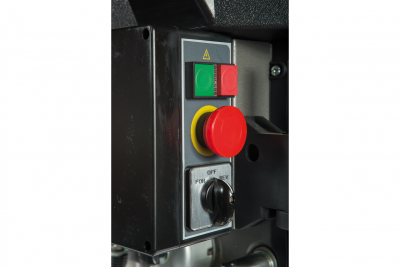

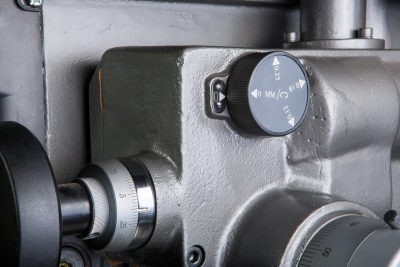

Станок оснащен асинхронным электродвигателем мощностью 2,6 кВт. Двигатель имеет реверсный ход. Вращение шпинделя обеспечивается ременным приводом с концевым выключателем. Ременная передача позволяет регулировать частоту вращения шпинделя в 12-ти позициях. Диапазон частоты вращения шпинделя составляет 100-2160 об/мин. На модели станка JMD-18PF имеется возможность осуществлять сверление в режиме автоподачи шпинделя на скорости 0,12-0,18-0,25 мм/об.

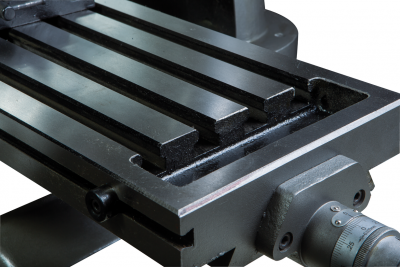

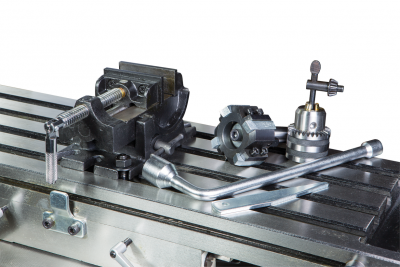

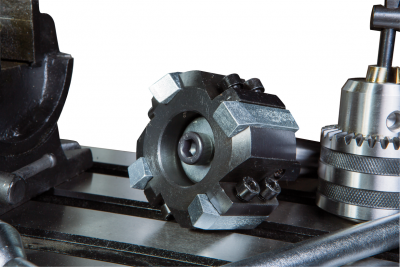

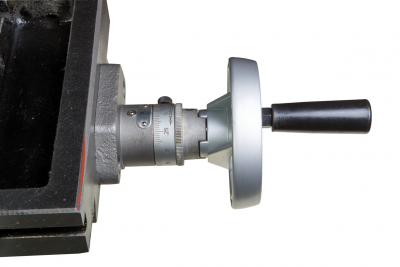

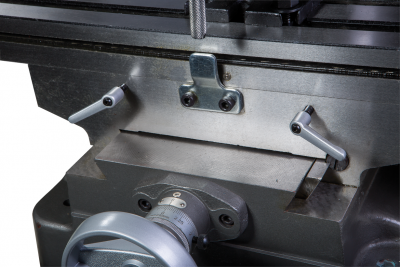

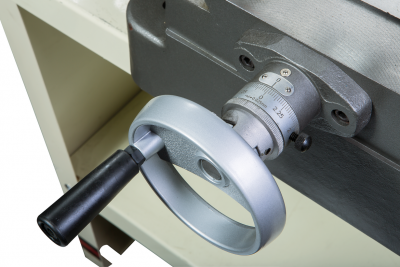

Станок оборудован прецизионным крестовым столом, имеющего три Т-образных паза. Ширина пазов составляет 14 мм, позволяя устанавливать на станок дополнительные элементы крепежной оснастки. Станок в оснащенном состоянии весит 290 кг. Оборудование комплектуется сверлильным патроном, торцевой фрезой диаметром 75 мм и лампой освещения.
Макс. Ø сверления, мм
|
30 |
Частота вращения, об/мин
|
125, 2500 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Мощность двигателя, кВт
|
1,5 |
Масса, кг
|
290 |
Напряжение, В
|
230 |
Максимальный диаметр сверления сталь, мм
|
30 |
Максимальный диаметр сверления с автоподачей, сталь, мм
|
16 |
Максимальный диаметр сверления чугун, мм
|
32 |
Максимальный диаметр торцевой фрезы, мм
|
76 |
Максимальный диаметр концевой фрезы, мм
|
20 |
Максимальный диаметр нарезаемой резьбы, мм
|
M12 |
Сверлильный патрон
|
1-13 |
Частота вращения вертикального шпинделя, об/мин
|
125 - 2500 |
Количество скоростей вертикального шпинделя, шт
|
12 |
Автоматическая подача пиноли, мм/об
|
0,12/ 0,18/ 0,25 |
Количество автоматических подач, шт
|
3 |
Ход пиноли шпинделя, мм
|
125 |
Ход пиноли шпинделя (автоподача), мм
|
107 |
Диаметр пиноли, мм
|
100 |
Диаметр колонн
|
115 |
Шомпол
|
М12 |
Конус вертикального шпинделя
|
МК-3 |
Расстояние от вертикального шпинделя до стола, мм
|
10 - 455 |
Расстояние от вертикального шпинделя до стойки, мм
|
200 |
Размер стола по оси X и Y, мм
|
805 x 240 |
Ход стола по оси X и Y, мм
|
520 x 175 |
Ход головы по оси Z, мм
|
455 |
Ширина Т-образного паза стола, мм
|
16 |
Расстояние между пазами стола, мм
|
53 |
Количество Т-образных пазов стола, шт
|
4 |
Тип двигателя
|
Асинхронный |
Мощность вертикального двигателя, кВт
|
1,5 |
Частота вращения шпинделя, об/мин
|
125 - 2500 |
Мощность двигателя, кВт
|
1,5 кВт / S1 100% |
Вылет шпинделя, мм
|
200 |
Диаметр стойки, мм
|
115 мм |
Т-образные пазы, 4
|
16 мм |
Длина, мм
|
1080 |
Ширина, мм
|
1010 |
Высота, мм
|
1105 |
Масса, кг
|
290 |
Длина в упаковке, см
|
92 |
Ширина в упаковке, см
|
74 |
Высота в упаковке, см
|
127 |
Масса в упаковке, кг
|
315 |
