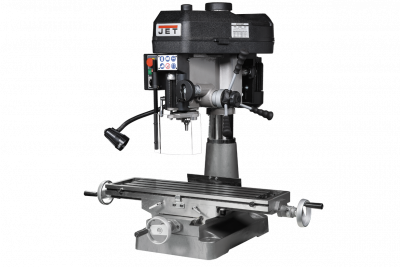

Сверлильно-фрезерный станок Jet JMD-18

• асинхронный электродвигатель большой мощности;

• ременная передача, 12-ть передач;

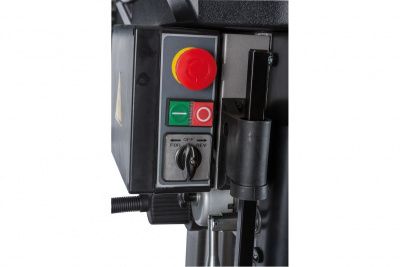

• функция реверса двигателя;

• мощная литая стойка и чугунная станина из серого чугуна;

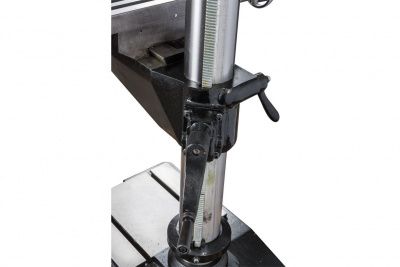

• механизм поворота головы на 360 0;

• возможность поворота головы в горизонтальной плоскости;

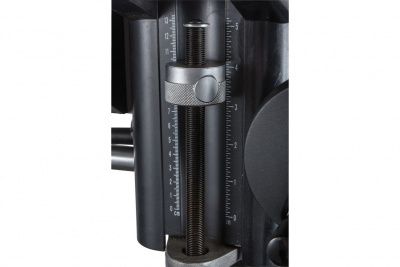

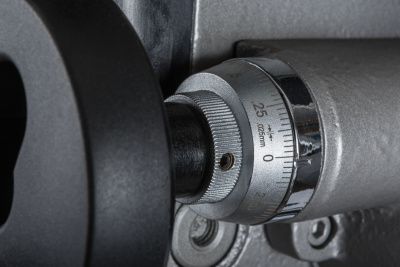

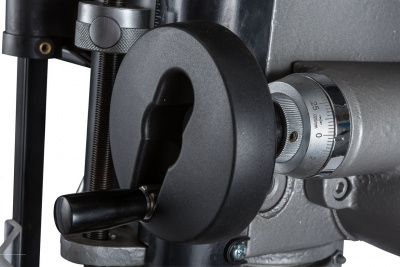

• точная регулировка глубины сверления;

• конические роликовые подшипники в опоре шпинделя;

• крестовый прецизионный стол.

Сверлильно-фрезерный станок JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 0, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

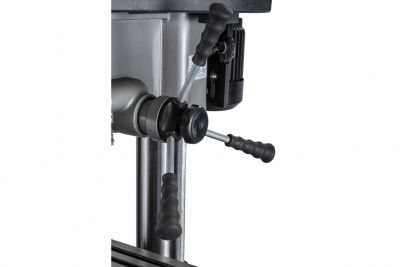

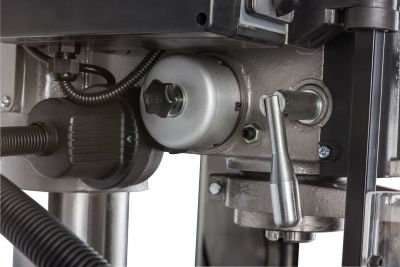

Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверла составляет 16 мм. При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм. Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 90 мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.

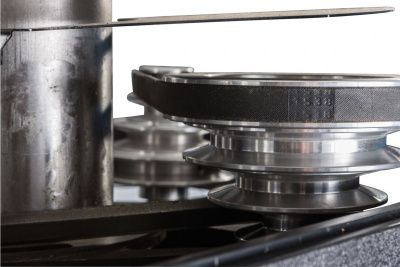

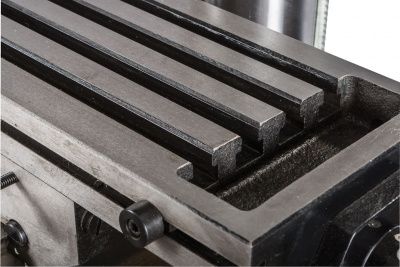

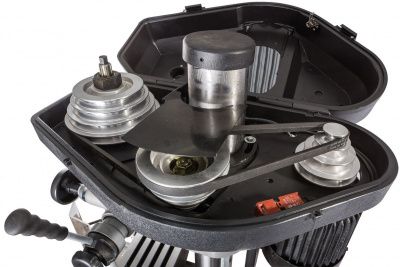

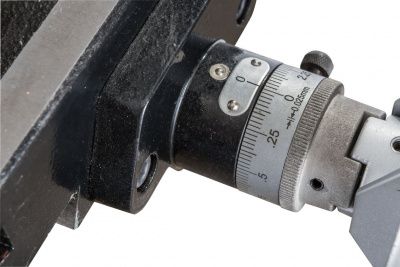

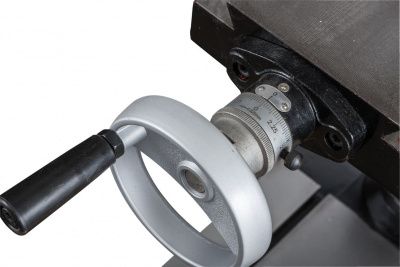

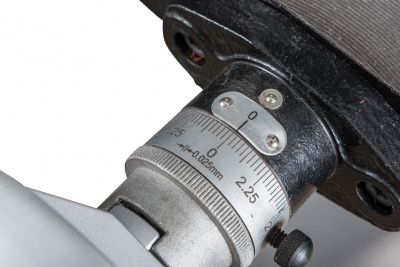

Моторная группа станка имеет мощный асинхронный двигатель  - 2,6 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 100-2160 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.

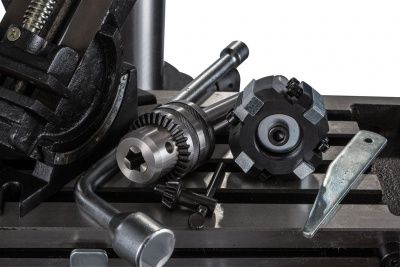

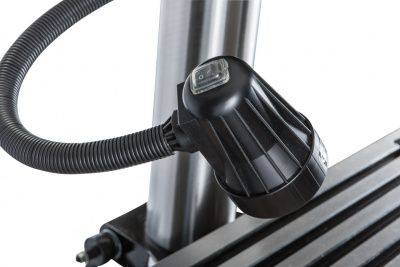

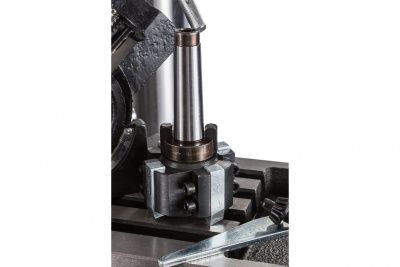

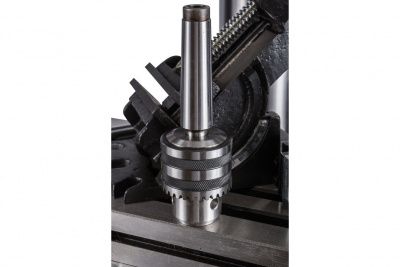

Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
