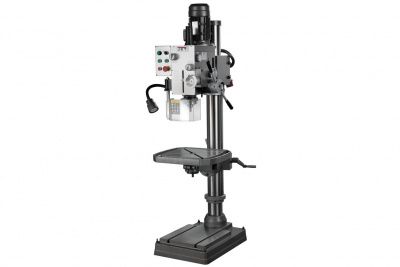

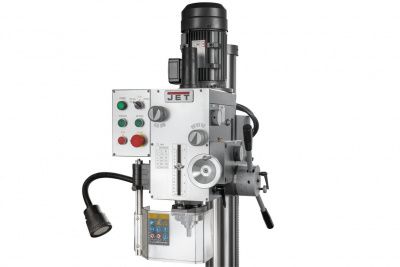

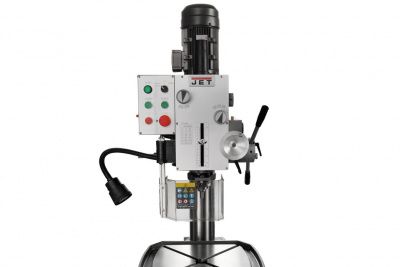

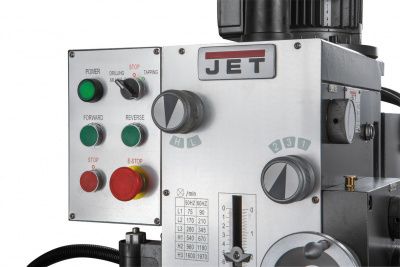

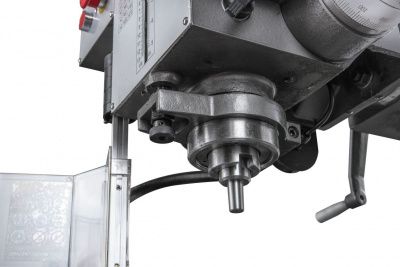

Сверлильно-фрезерный станок Jet JGHD-32PF
Редукторный вертикально-сверлильный станок JGHD-32PF с максимальным диаметром сверления по стали 32мм и по чугуну до 40мм, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.
Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. При условии дополнительной установки крестовых тисков с продольным и поперечным ходом, наличие шомпола на сверлильном станке позволяет проводить мелкие фрезерные операции.

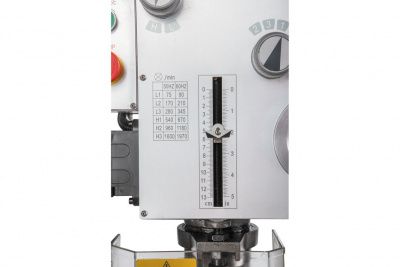

Редуктор шести ступенчатой коробки скоростей с частотами вращения шпинделя 75, 170, 280, 540, 960,1600 об/мин и автоматическая подача пиноли шпинделя со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

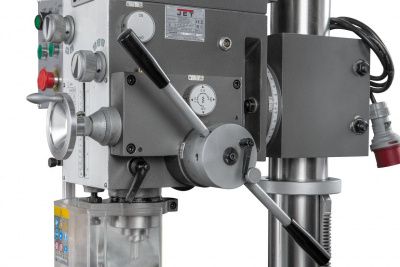

JGHD-32PF оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.
Исполнение и технические характеристики станка позволяют его эксплуатацию в ремонтных мастерских на кораблях и судах с возможностью работы в портах с питанием электрической сети 400В 60Гц. В этом случае частота вращения шпинделя увеличивается на 20%. Гарантийный срок эксплуатации при таких режимах полностью сохраняется, при соблюдении инструкций и правил эксплуатации.
Макс. Ø сверления, мм
|
32 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
1,5 |
Масса, кг
|
335 |
Максимальный диаметр сверления, мм
|
Ø 32 |
Максимальный диаметр нарезаемой резьбы, мм
|
М12 |
Конус шпинделя
|
MT4 |
Расстояние от шпинделя до стойки, мм
|
297,5 |
Расстояние шпиндель-стол, мм
|
715 |
Расстояние шпиндель-основание, мм
|
1180 |
Диапазон поворота вертикальной головы (вправо/влево)
|
±90° |

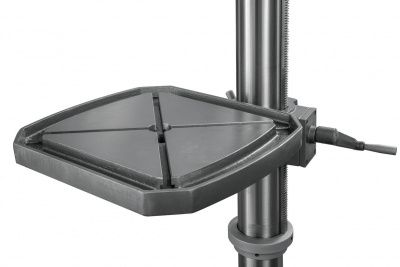

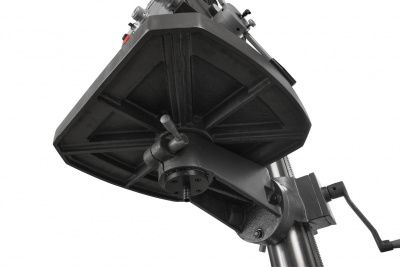

Размер стола по оси X и Y, мм
|
500 x 460 |
Ширина Т-образного паза стола (расположение крестом), мм
|
(2) 14х25 |

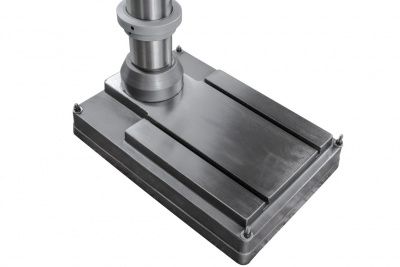

Размер основания, мм
|
650 x 450 |
Ширина Т-образного паза основания, мм
|
(2) 14х25 |
Расстояние между Т-образными пазами, мм
|
230 |
Диаметр колонны, мм
|
Ø115 |

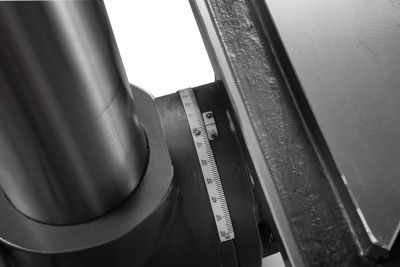

Поворот шпиндельной бабки (влево, вправо), град
|
90 |
Количество автоматических подач по оси Z, шт
|
3 |

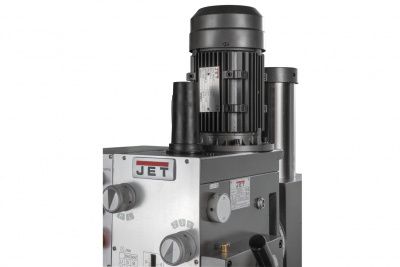

Мощность двигателя, кВт
|
1,5 |
Частота вращения шпинделя, об/мин
|
75/170/280/540/960/1600 |
Автоматическая подача пиноли, мм/об
|
0,1 / 0,18 / 0,26 |
Напряжение, В
|
400 |
Устройство подачи СОЖ
|
да |
Автоподача
|
есть |
Автореверс
|
нет |
Масса, кг
|
335 |
Длина в упаковке, см
|
73 |
Ширина в упаковке, см
|
76 |
Высота в упаковке, см
|
188,5 |
Масса в упаковке, кг
|
365 |
