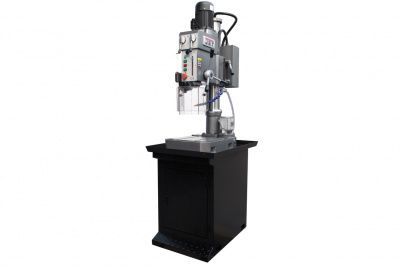

Настольный сверлильный станок Jet GHD-25
- Аналог станка 2С125-01 (2С125-1), ЛС25
- Редукторный станок
- Тумба в комплекте
- Система подачи СОЖ в зону резания
- Вращение на колонне
- Большая жесткость станка

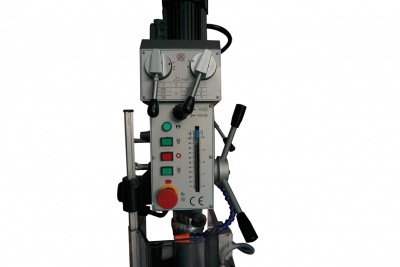

Редукторный сверлильный, настольный станок JET GHD-25 самый маленький станок в линейке JET. На станке установлен двигатель мощностью 0,75 кВт, вращение на шпиндель передается через коробку скоростей, что исключает прокрутку, остановку и застревания режущего инструмента в заготовке. Весь момент передается на шпиндель. Максимальный диаметр сверления в стали составляет 25 мм, а в чугуне максимальное отверстие составляет 30 мм. Станок способен нарезать резьбы до М18. Станок подключается к сети 380В и имеет 2 направления вращения шпинделя, направление вращения переключается на лицевой панели станка, так же на лицевой панели расположена коробка переключения скоростей, всего их 6 от 125 до 2825 об/мин. На станке предусмотрена возможность регулировки глубины сверления, что позволяет выполнять работы в серийном режиме.
Станок производится в Китае, является точным аналогом станка ЛС25. Станок имеет массивное чугунное основание, оно же является столом и, оно же является баком для СОЖ, система подачи СОЖ в зону резания входит в стандартную комплектацию. На массивную толстостенную колонну установлена сверлильная голова, отлитая из серого чугуна. Голова перемещается по колоне, а также вращается на 360 градусов. Шестерни станка смазываются консистентной смазкой, остальные точки смазки указаны в инструкции по эксплуатации. Станок имеет гарантию 2 года и поставляется готовый к работе с патроном, дорном, 2-мя переходниками, клином и ключами для обслуживания станка.
Макс. Ø сверления, мм
|
25, 30 |
Частота вращения, об/мин
|
125, 2825 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
1.1 |
Мощность двигателя, кВт
|
0,75 |
Масса, кг
|
220 |
Напряжение, В
|
400 |
Максимальный диаметр сверления сталь, мм
|
25 |
Максимальный диаметр сверления чугун, мм
|
30 |
Макс. диаметр резьбы сталь
|
M18 |
Частота вращения шпинделя, об/мин
|
125 - 2825 |
Количество скоростей шпинделя, шт
|
6 |
Тип привода
|
Коробка скоростей |
Конус шпинделя
|
МК-3 |
Расстояние шпиндель-стол, мм
|
650 |
Расстояние шпиндель-основание, мм
|
650 |
Ход сверлильной головы, мм
|
470 |
Вылет шпинделя, мм
|
240 |
Ход пиноли шпинделя, мм
|
110 |
Диаметр стойки, мм
|
110 |
Размер стола, мм
|
310x320 |
Размер Т-образного паза стола, мм
|
14 |
Количество Т-образных пазов стола, шт
|
2 |
Размер основания, мм
|
400x545 |
Мощность двигателя, кВт
|
0,75 |
Потребляемая мощность, кВт (S6 40%)
|
1,1 |
Тип двигателя
|
Асинхронный |
Устройство подачи СОЖ
|
да |
Автоподача
|
нет |
Автореверс
|
нет |
Длина, мм
|
700 |
Ширина, мм
|
460 |
Высота, мм
|
1425 |
Масса, кг
|
220 |
Длина в упаковке, см
|
80 |
Ширина в упаковке, см
|
50 |
Высота в упаковке, см
|
200 |
Масса в упаковке, кг
|
265 |
