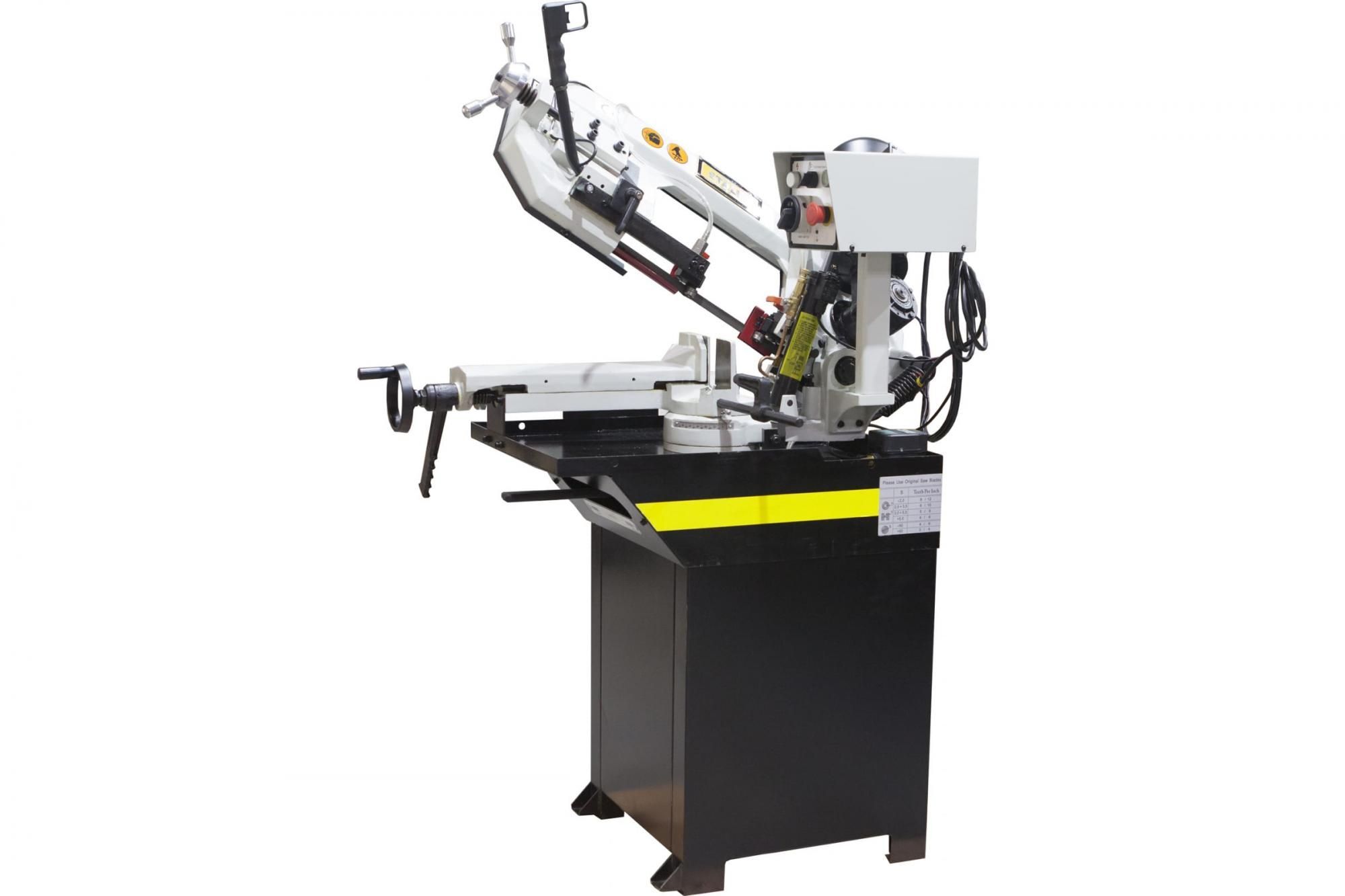

Станок ленточнопильный Stalex BS-170G

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

• Точность движения ленты обеспечивается за счет роликовых подшипников
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BS-170G:

• Поворотный стол с возможность поворота 0°…+45°…+60º
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки
• Скорость вращения пилы, фиксированная 36, 72 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42

Основные элементы cтанка Stalex BS-170G:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
