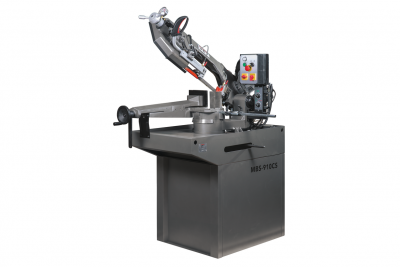

Ленточнопильный станок Jet MBS-910СS
ОСОБЕННОСТИ:
- модель европейского типа;
- система гидроразгрузки;
- вариативное изменение скорости движения полотна за счет изменения количества полюсов;
- диапазон поворота консоли вправо 0-60 0 ;
- быстрозажимные механические тиски;
- наличие тензометра;
- система подачи СОЖ.

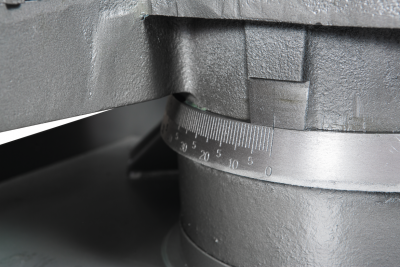

Ленточнопильный станок MBS-910CS представляет собой традиционную модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 225 мм. Особенности конструкции заключаются в возможностях поворота пильной рамы для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60 0. Максимальный диаметр заготовки для распила под углом 45 0 составляет 160мм, при установке консоли под углом 60 0 – 90 мм. Станок MBS-910CS оборудован системой гидроразгрузки, с помощью которой осуществляется опускание консоли. Поднятие консоли обеспечивается оператором с помощью работы пружины–компенсатора. Наличие гидроцилиндра позволяет регулировать скорость подачи рамы в зону резания.

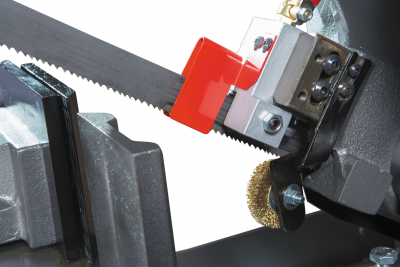

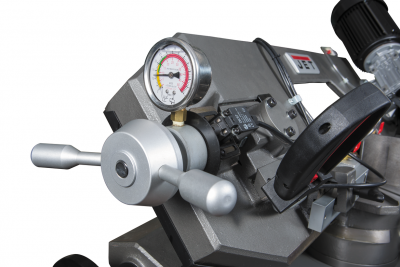

Ленточнопильный станок оборудован быстрозажимными тисками, используя которые можно добиться высокой производительности работ. Консоль станка имеет направляющие, передвижение которых позволяет регулировать проход ленточного полотна, повысить качество распила и ограничить уводку полотна в сторону. Направляющие оснащены подшипниками выполняющими функцию позиционирования ленточного полотна в вертикальном положении относительно обрабатываемой заготовки. Станок имеет тензометр, фиксирующий силу натяжения ленточного полотна. Регулировка силы натяжения осуществляется вручную.

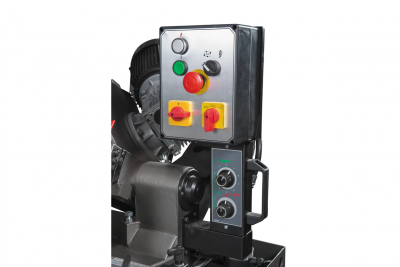

Модель оборудована мощным электродвигателем – 1,1 кВт, обеспечивающий вариативность пиление заготовок необходимого режима в 2-х скоростном режиме – 35 и 70 м/мин. Переключение скоростей осуществляется путем изменения количества полюсов на двигателе. Управление станком осуществляется через панель управления. Для экстренной остановки станка предусмотрена кнопка аварийного выключения. Станок имеет систему подачи СОЖ, оборудован удобной тумбой-подставкой, для сбора стружки и отработанной охлаждающей жидкости. Вес всего оборудования составляет 220 кг.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
1,1 |
Масса, кг
|
220 |
Напряжение, В
|
400 |
Резка под углом (Диапазон поворота пильной рамы)
|
0°/+60° |
Макс. Ø обработки при 90º
|
Ø225 мм |
Мощность двигателя, кВт
|
1,1 |
Зона обработки при 90°
|
Ø225 мм, □200 мм, □240х160 мм |
Зона обработки при + 45° вправо
|
Ø160 мм, □140 мм, □155x115 мм |
Зона обработки при + 60° вправо
|
Ø 90 мм, □90 мм |
Размеры ленточного полотна
|
27 х 0,9 х 2455 мм |
Скорость движения полотна, м/мин
|
35, 70 |
Диаметр шкивов, мм
|
295 мм |
Высота рабочего стола, мм
|
980 |
Ширина ленточного полотна, мм
|
27 |
Длина, мм
|
1500 |
Ширина, мм
|
1000 |
Высота, мм
|
1750 |
Масса, кг
|
220 |
Длина в упаковке, см
|
134 |
Ширина в упаковке, см
|
82 |
Высота в упаковке, см
|
105 |
Масса в упаковке, кг
|
286 |
