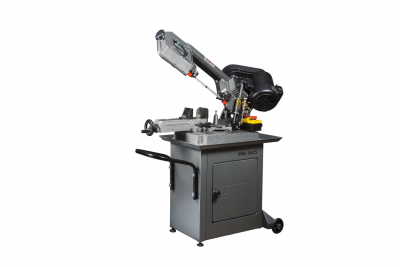

Ленточнопильный станок Jet MBS-56CS
ОСОБЕННОСТИ:
-
европейский тип;
-
наличие системы гидроразгрузки;
-
функция автоматического отключения по окончанию работы;
-
смена скорости движения полотна – переустановка ремня передачи;
-
тиски имеют быстропереставляемую подвижную губку;
-
возможность установки тисков в двух положениях.
-
наличие тумбы.

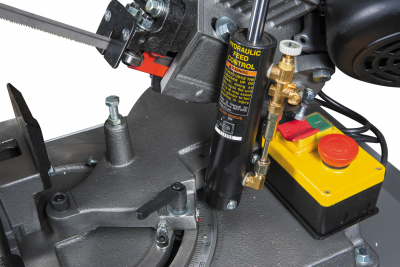

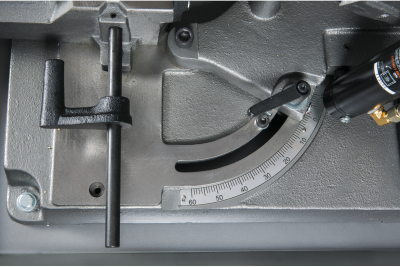

Модель MBS-56CS представляет собой ленточнопильный станок, рассчитанный на массовое серийное производство, используемый в домашних условиях для индивидуальной работы. Конструкция станка выполнена по европейскому типу, с поворотной рамой. Поворот рамы в нужное положение осуществляется при помощи шкалы, в диапазоне -45 0 – 60 0 . Для удобства работы в конструкции станка предусмотрено установка тисков в двух положениях. Основная особенность этой модели - наличие системы гидроразгрузки, обеспечивающей плавность и легкость опускания и подымания консоли. С помощью гидроцилиндра регулируется прижимное усилие пильной рамы, скорость подачи рамы на обрабатываемую заготовку. Модель предназначена для распила круглых заготовок максимальным диаметром 125 мм.

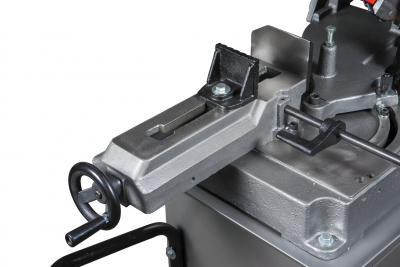

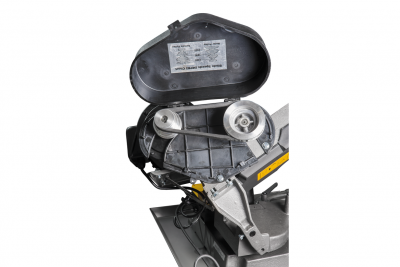

Модель оснащена электродвигателем, мощность которого составляет 0,35 кВт. Ременная передача позволяет использовать в процессе работы три скорости движения ленточного полотна, 20,30 и 50 м/мин. Регулировка хода полотна осуществляется путем поворота двух винтов, расположенных в левой части пильной рамы. Натяжение пилы выполняется в ручном режиме, используя для этой цели маховик, установленный слева, в торцевой части консоли.
Модель имеет направляющие, передвижение которые по раме регулирует проход ленточного полотна и качество распила. С целью повышения точности распила, позиционирование полотна в вертикальном положении обеспечивается подшипниками, установленными в направляющих. Пиление заготовок требует использование СОЖ, подача, которой в зону резания осуществляется вручную. Модель имеет систему автоматической остановки двигателя, которая срабатывает по окончанию распила заготовки.
Оборудование установлено на удобной тумбе, оснащенной роликами и ручкой для перемещения. Вес станка в снаряженном состоянии составляет 80 кг.
Тип привода
|
электрический |
Питание
|
1х220 В |
Мощность двигателя, кВт
|
0,35 |
Масса, кг
|
78 |
Напряжение, В
|
230 |
Резка под углом (Диапазон поворота пильной рамы)
|
-60º/+45° |
Макс. Ø обработки при 90º
|
Ø125 мм |
Мощность двигателя, кВт
|
0,35 |
Зона обработки при 90°
|
Ø125 мм, □125 мм, □150 х 125 мм |
Зона обработки при + 45° вправо
|
Ø95 мм, □75 мм |
Зона обработки при + 60° вправо
|
Ø44 мм, □44 мм |
Размеры ленточного полотна
|
13 х 0,65 х 1640 мм |
Скорость движения полотна, м/мин
|
20, 30, 50 |
Диаметр шкивов, мм
|
187 мм |
Высота рабочего стола, мм
|
755 |
Ширина ленточного полотна, мм
|
13 |
Длина, мм
|
1050 |
Ширина, мм
|
560 |
Высота, мм
|
1500 |
Масса, кг
|
78 |
Длина в упаковке, см
|
105 |
Ширина в упаковке, см
|
46 |
Высота в упаковке, см
|
55 |
Масса в упаковке, кг
|
80 |
