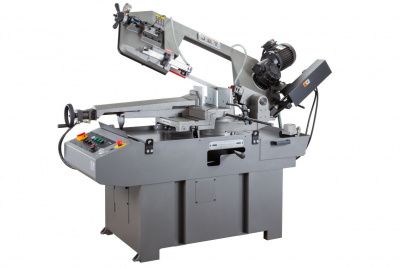

Ленточнопильный станок Jet MBS-1113DASP

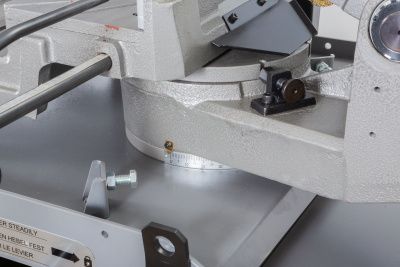

Модель MBS-1113DASP представляет собой ленточнопильный станок европейского типа, рассчитанный на промышленное применение для пиления заготовок сплошного сечения и профилей. Станок оборудован поворотной пильной рамой, способной осуществлять поворот влево на 45°, движение вправо до 60°. Максимально допустимый диаметр заготовки для пиления под прямым углом составляет 270 мм. При повороте консоли вправо на 45° допускается обработка деталей диаметром 240 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 210 мм. Оборудование выполняет полный цикл технологических операций.

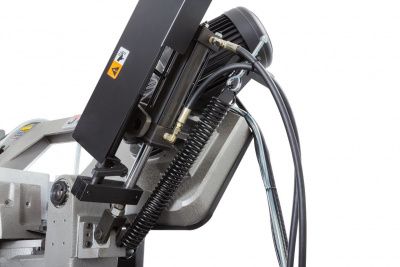

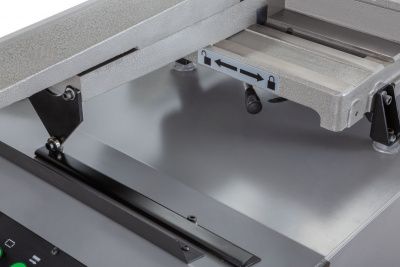

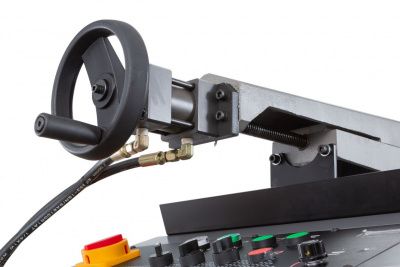

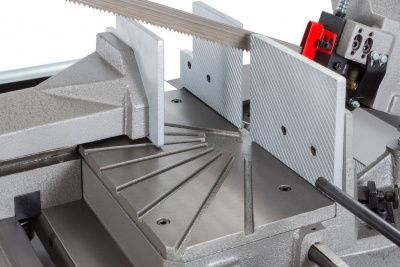

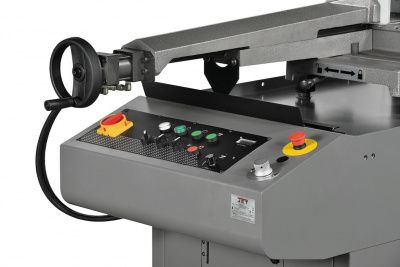

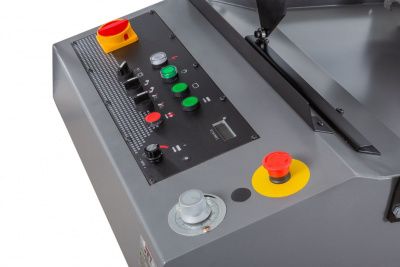

Пильная рама плавно опускается и поднимается, движение консоли управляется с пульта управления. Система гидравлики обеспечивает работу гидравлического прижима тисков, четко фиксирующих заготовку. Необходимая фиксация заготовки при пилении под разными углами, достигается путем переустановки левой части тисков.

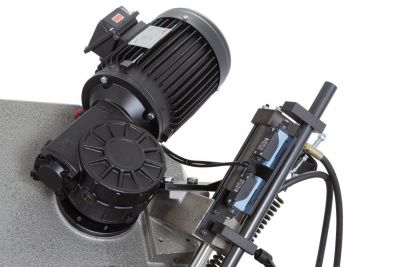

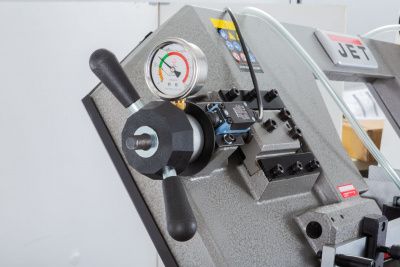

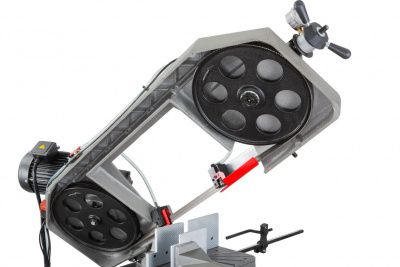

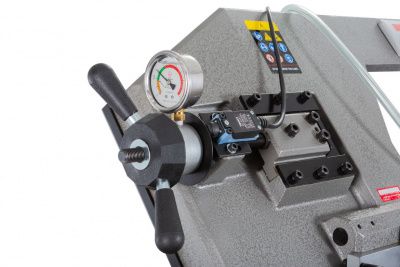

Ленточнопильный станок оснащен электродвигателем мощностью 1,5 кВт, который с помощью редуктора приводит в движение шкивы и позволяет работать в длительном режиме и при больших нагрузках. Скорость движения ленточного полотна регулируется посредством работы частотного преобразователя. Устройство обеспечивает плавное изменение скоростей движения полотна в диапазоне 20-85 м/мин. Управление станком осуществляется с пульта управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра.

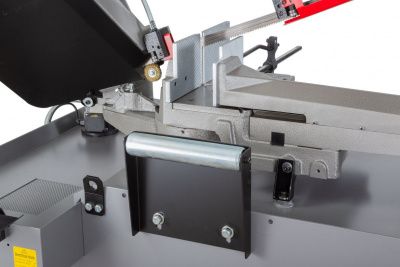

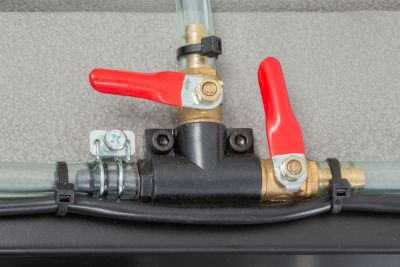

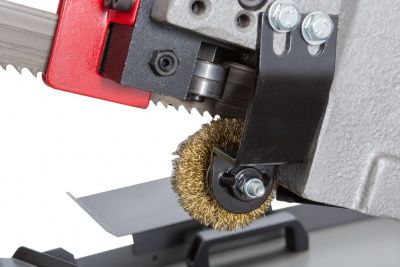

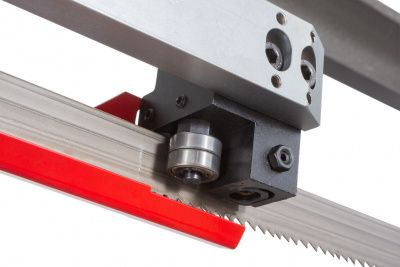

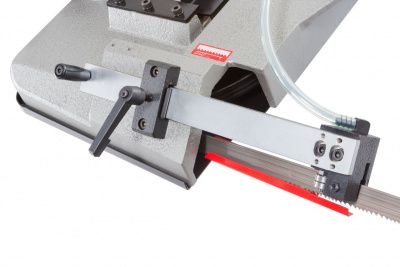

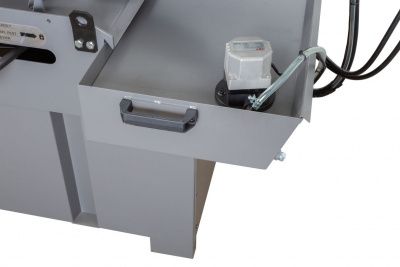

Полотно пильной рамы станка имеет направляющую, в которой установлены подшипники и сухарики, обеспечивающие пиление под прямым углом, предотвращая увод полотна при пилении заготовок сплошного сечения большого диаметра. Система подачи СОЖ улучшает эксплуатационные характеристики ленточного полотна и продлевает его срок службы. Очистка полотна от стружки осуществляется с помощью вращающейся корд щетки. Станок MBS-1011DASP имеет устойчивую подставку. Вес станка 530 кг.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
1,5 |
Масса, кг
|
530 |
Напряжение, В
|
400 |
Мощность двигателя, кВт
|
1,5 |
Макс. Ø обработки при 90º
|
Ø270 мм |
Зона обработки при 90°
|
Ø270 мм, □260 мм, □350 х 220 мм |
Зона обработки при + 45° вправо
|
Ø240 мм, □200 мм, □220 х 160 мм |
Зона обработки при - 45° влево
|
Ø210 мм, □170 мм, □160 х 160 мм |
Зона обработки при + 60° вправо
|
Ø140 мм, □100 мм, □140 х 100 мм |
Высота плоскости тисков, мм
|
860 |
Размеры ленточного полотна
|
27 x 0.9 x 3160 мм |
Скорость движения полотна, м/мин
|
20-85, плавно |
Резка под углом (Диапазон поворота пильной рамы)
|
-45°/+60° |
Ширина ленточного полотна, мм
|
27 |
Длина, мм
|
1885 |
Ширина, мм
|
690 |
Высота, мм
|
1540 |
Масса, кг
|
530 |
Длина в упаковке, см
|
194,5 |
Ширина в упаковке, см
|
75 |
Высота в упаковке, см
|
166 |
Масса в упаковке, кг
|
610 |
