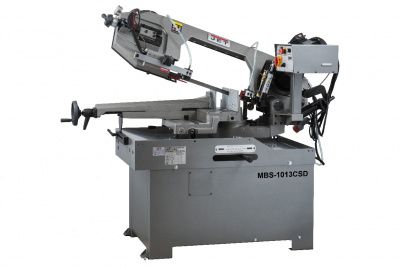

Ленточнопильный станок Jet MBS-1013CSD
ОСОБЕННОСТИ:
- Станок европейского типа

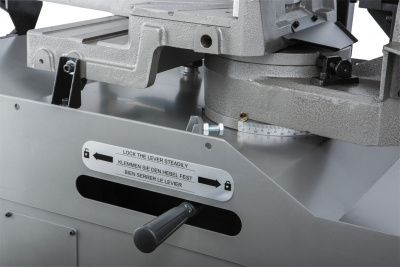

- Возможность поворота консоли вправо на 60°, влево на 45°

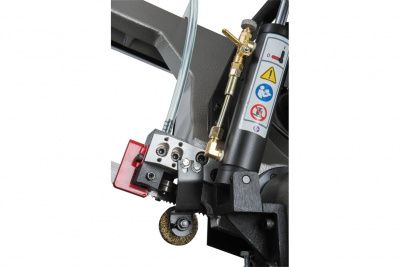

- Наличие системы гидроразгрузки
- Плавная регулировка скорости опускания пильной рамы
- Пиление заготовок большого диаметра;
- Система контроля натяжения полотна с датчиком аварийной остановки при обрыве
- Плавная регулировка скорости вращения полотна с отображением скорости на дисплее

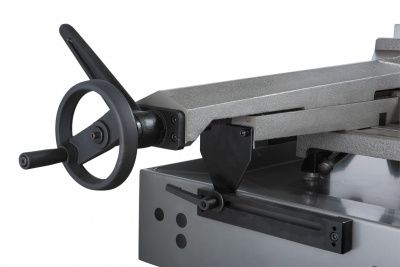

- Удобные ручные тиски с возможностью быстрого зажима заготовки
- Система подачи СОЖ

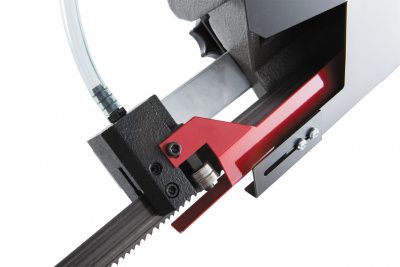

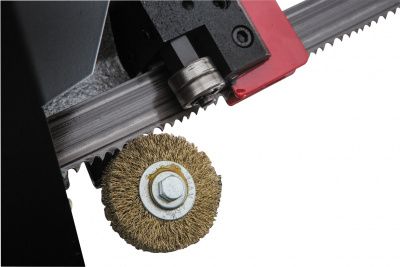

- Кордщётка, для очистки полотна от крупной стружки, которую не вымоет СОЖ
Ленточнопильный станок MBS-1013CSD представляет собой модель станка европейского типа, используемого для пиления заготовок большого диаметра. Станок применяется серийных работ на производстве. Конструкция оборудована поворотной рамой, обеспечивающей пиление заготовок под разными углами. Максимально допустимый диаметр заготовок при пилении под прямым углом составляет 270 мм. Допускается поворот консоли вправо на 60 0, для работы с заготовками диаметром 150 мм. Имеется возможность поворота рамы влево на 45 0. Станок оборудован системой гидроразгрузки, позволяющей осуществлять плавное опускание пильной рамы в рабочую зону, снизить усилия оператора при подъеме консоли. Регулировка давления в гидроцилиндре позволяет установить необходимую скорость опускания рамы, обеспечить необходимую силу прижима.
Модель станка оборудована быстрозажимными тисками, благодаря которым повышается производительность работ. Тиски могут передвигаться перпендикулярно движению ленточного полотна для обработки заготовок под разными углами.

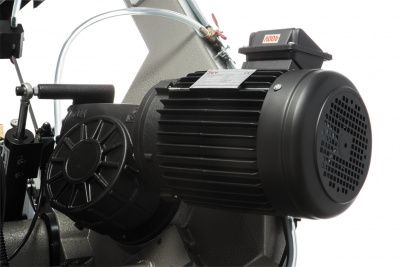

Моторная группа станка MBS-1013CSD оснащена мощным экономичным электродвигателем - 1,5 кВт, работающий в разных режимах. Плавная регулировка скорости движения ленточного полотна достигается благодаря наличию частотного преобразователя. Станок обеспечивает скорость движение ленточного полотна в диапазоне 26-85 м/мин, в зависимости от материала обрабатываемой заготовки и диаметра. Скорость движения полотна высвечивается на дисплее. Управление процессом осуществляется с пульта управления, расположенного рядом с моторным кожухом. Станок оснащен кнопкой экстренной остановки. Качество распила, безопасность работы обеспечивается подачи СОЖ непосредственно в зону резания.

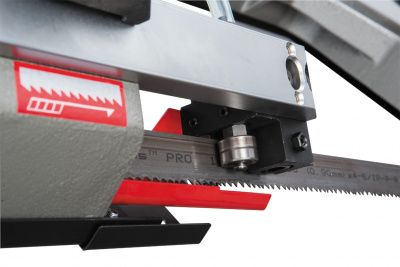

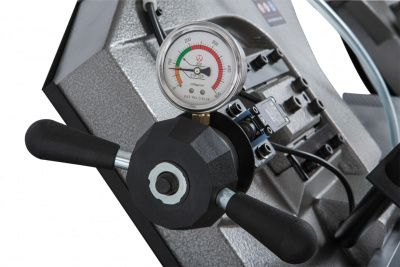

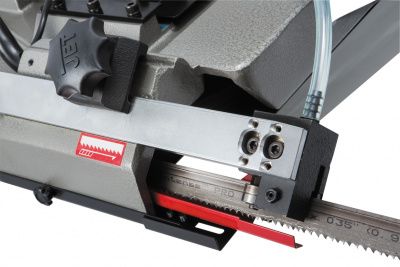

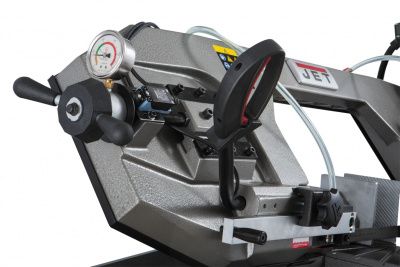

Станок имеет направляющие, передвигающиеся по консоли и регулирующие проход полотна в зависимости от диаметра заготовки. В направляющих установлены подшипники и сухарики, осуществляющие позиционирование ленточного полотна под углом 90 0 к обрабатываемой заготовке. Сила натяжения полотна определяется показаниями тензометра и регулируется вручную. Станок MBS-1013CSD в снаряженном состоянии весит 360 кг.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
1,5 |
Масса, кг
|
360 |
Напряжение, В
|
400 |

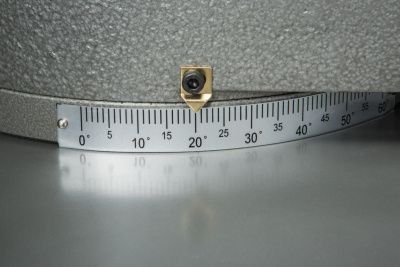

Резка под углом (Диапазон поворота пильной рамы)
|
-45°/+60° |
Макс. Ø обработки при 90º
|
Ø270 мм |
Мощность двигателя, кВт
|
1,5 |
Зона обработки при 90°
|
Ø270 мм, □260 мм, □350х220 мм |
Зона обработки при + 45° вправо
|
Ø240 мм, □200 мм, □200x210 мм |
Зона обработки при - 45° влево
|
Ø180 мм, □140 мм, □140x160 мм |
Зона обработки при + 60° вправо
|
Ø150 мм, □95 мм, □130x95 мм |
Размеры ленточного полотна
|
27 х 0,9 х 3160 мм |
Скорость движения полотна, м/мин
|
20-85 |
Ширина ленточного полотна, мм
|
27 |
Длина, мм
|
2050 |
Ширина, мм
|
830 |
Высота, мм
|
2000 |
Масса, кг
|
360 |
Длина в упаковке, см
|
174 |
Ширина в упаковке, см
|
76 |
Высота в упаковке, см
|
112 |
Масса в упаковке, кг
|
410 |
