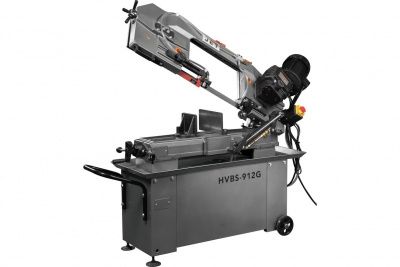

Ленточнопильный станок Jet HVBS-912G
ОСОБЕННОСТИ:
- Станок американского типа
- Ширина ленточного полотна 27 мм, возможность применения полотен для
- резки нержавеющих сталей
- Поворотные губки тисков для резки заготовок в диапазоне от 90° до +45°
- Надёжный редуктор позволяет легко менять 3 скорости движения пильного
- полотна для резки различных материалов

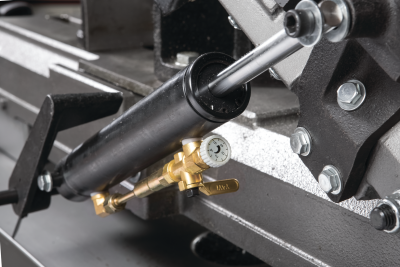

- Система гидроразгрузки опускания консоли с точной регулировкой и выключателем после окончания пиления

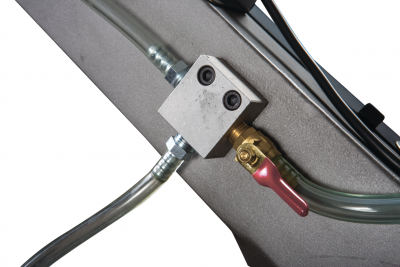

- Встроенная система подачи СОЖ

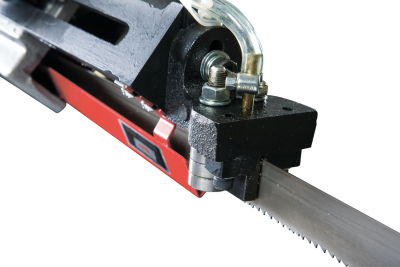

- Направляющие полотна с двумя точками подачи СОЖ

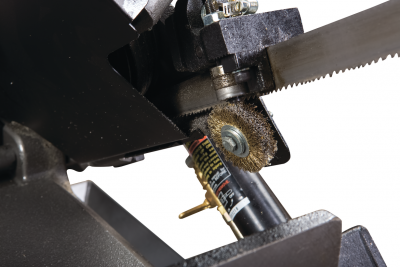

- Кордщетка для очистки ленточного полотна от стружки

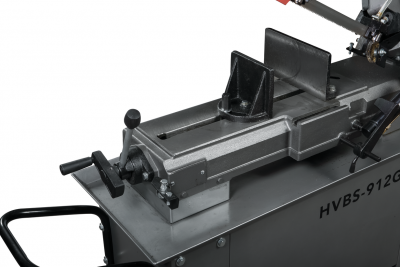

- Быстрозажимные тиски;
- Тумба в комплекте
Ленточнопильный станок HVBS-912G представляет собой модель американского типа, предназначенного для пиления круглых заготовок большого диаметра. Станок используется в промышленном производстве, имеет поворотные губки тисков для установки заготовок под нужным углом. Выбранный угол определяется с помощью шкалы. Модель HVBS-912G позволяет выполнять распил заготовок под прямым углом диаметром до 229 мм. Установка заготовки под углом в 45 0 позволяет выполнять операции по пилению с заготовками, диаметром 150 мм. Ленточнопильный станок имеет быстрозажимные тиски, обеспечивающие автоматизацию процесса установки заготовок одинаково диаметра.

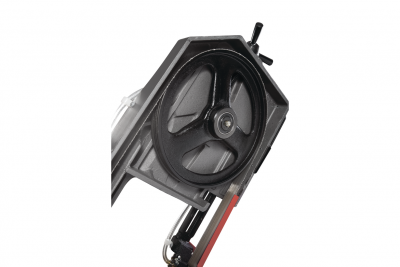

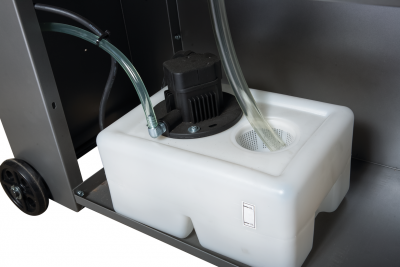

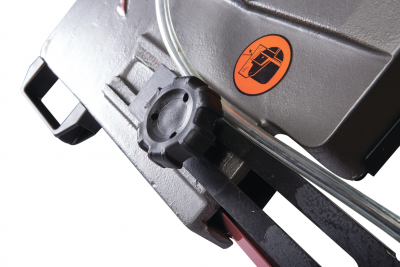

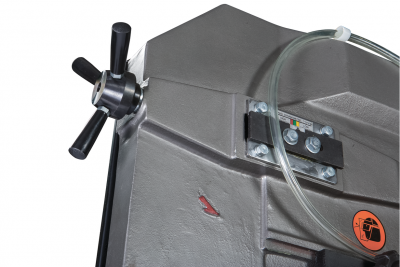

Тяжелая литая консоль обеспечивает необходимый прижим ленточного полотна на обрабатываемую заготовку. Станок оборудован системой гидроразгрузки, с помощью которой устанавливается скорость подачи пильной рамы в рабочую зону, облегчается работа оператора. Пильная рама оборудована направляющими, регулирующими проход ленточного полотна, предотвращающие увод полотна. Направляющие имеют эксцентриковые подшипники, создающие необходимое позиционирование полотна относительно обрабатываемой заготовки. Наличие подшипников обеспечивает точность и качество распила. Очитка полотна в процессе работы осуществляется вращающимся валиком. Модель ленточнопильного станка оборудована системой подачи в зону резания СОЖ, бак с которой установлен в тумбе. Ленточное полотно имеет силу натяжения, величина которой регулируется простым вращением маховика.
Модель имеет на оснащении экономичный двигатель мощностью 0,75 кВт. Переключение режима скоростей движения полотна осуществляется с помощью редуктора. Двигательный блок обеспечивает работу станка в режиме 3-х скоростей 38, 55 и 72 м/мин 4-х скоростей - 26,50, 73 и 95 м/мин. Для безопасности работы оборудование имеет кнопку аварийного выключения. Ленточнопильный станок HVBS-912G укомплектован поддоном и тумбой, выполняющей функцию подставки. Вес модели в полной комплектации составляет 160 кг.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
0,75 |
Масса, кг
|
170 |
Напряжение, В
|
400 |
Резка под углом (Диапазон поворота пильной рамы)
|
0°/+45° |
Макс. Ø обработки при 90º
|
Ø229 мм |
Мощность двигателя, кВт
|
0,75 |
Зона обработки при 90°
|
Ø229, □178х305 мм |
Размеры ленточного полотна
|
27х0,9х2655 мм |
Зона обработки при + 45° вправо
|
Ø150, □127х150 мм |
Скорость движения полотна, м/мин
|
38, 55, 72 |
Диапазон поворота губок тисков
|
0º-45º |
Высота рабочего стола, мм
|
640 |
Ширина ленточного полотна, мм
|
27 |
Длина, мм
|
1325 |
Ширина, мм
|
630 |
Высота, мм
|
1080 |
Масса, кг
|
170 |
Длина в упаковке, см
|
147,3 |
Ширина в упаковке, см
|
70 |
Высота в упаковке, см
|
127 |
Масса в упаковке, кг
|
200 |
