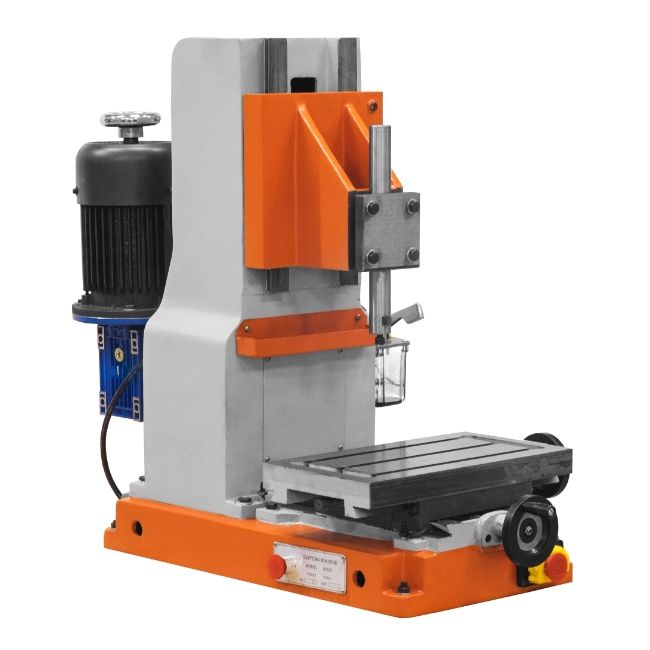

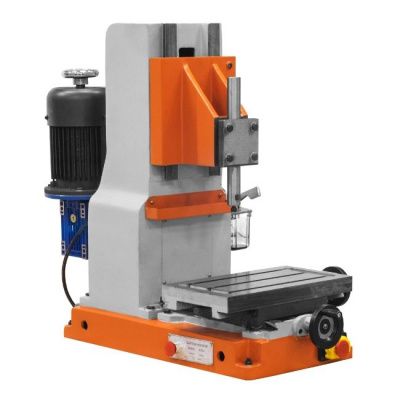

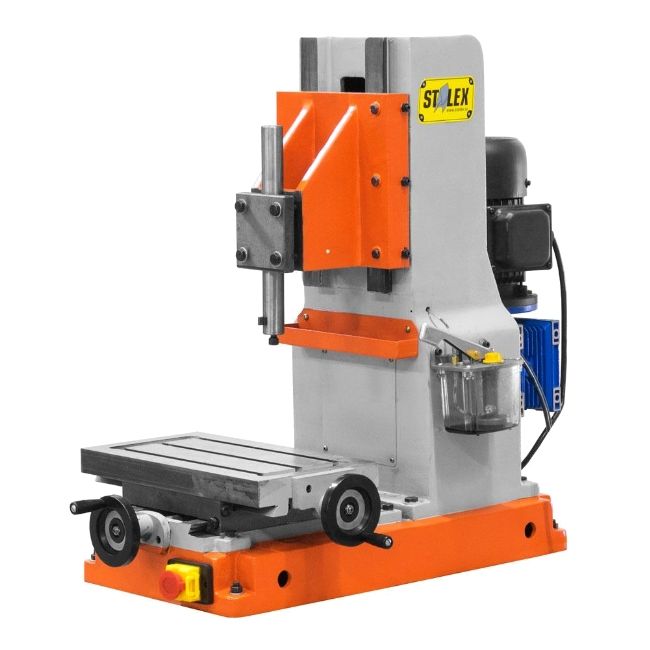

Станок долбежный Stalex B5012
Артикул:
376601
331 240 ₽
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Станок B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.
Характеристики
|
Питание
|
3х380 В |
|
Мощность двигателя, кВт
|
1,1 |
|
Масса, кг
|
195 |
|
Ширина паза в стандартной комплектации
|
6 мм |
|
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма)
|
120 мм |
|
Диаметр оправки
|
Ø 32 мм |
|
Длина оправки без крепёжного болта
|
300 мм |
|
Длина с крепёжным болтом
|
320 мм |
|
Оправка макс. вылет (с крепёжным болтом)
|
200 мм |
|
Макс. ход подвижной пластины (головы)
|
360 мм (250 мм от верхнего положения – вниз) |
|
Расстояние между осью инструмента и стенки колонны
|
160 мм |
|
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)
|
135 мм |
|
Расстояние между осью инструмента и приёмной ванночки отработки масла
|
120 мм |
|
Кол-во ударов (скорость)
|
47 ударов/мин (47 об/мин) |
|

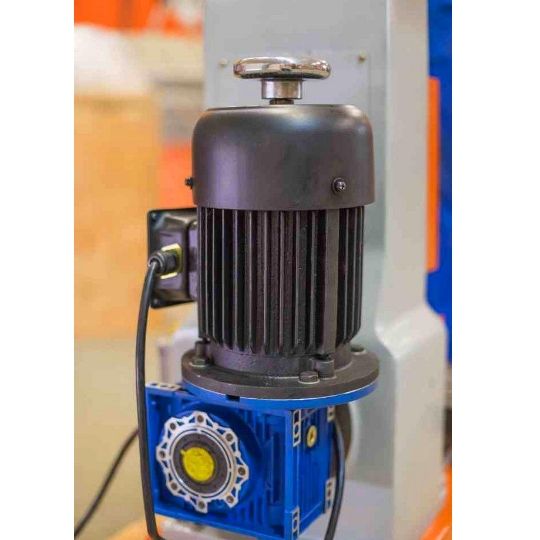

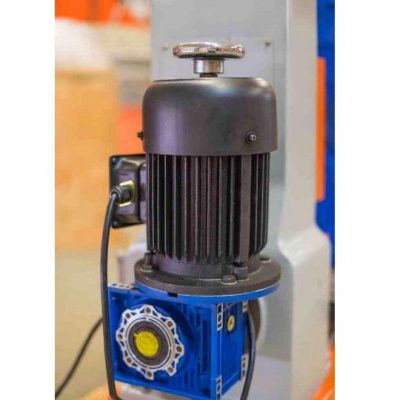

Привод
|
Зубчатый редуктор |
|
Т образные пазы
|
3 паза, длиной 31 мм |
|
Ширина паза
|
12 мм |
|
Ширина ⊥ паза
|
19 мм |
|
Номинальное отклонение
|
+2 мм |
|

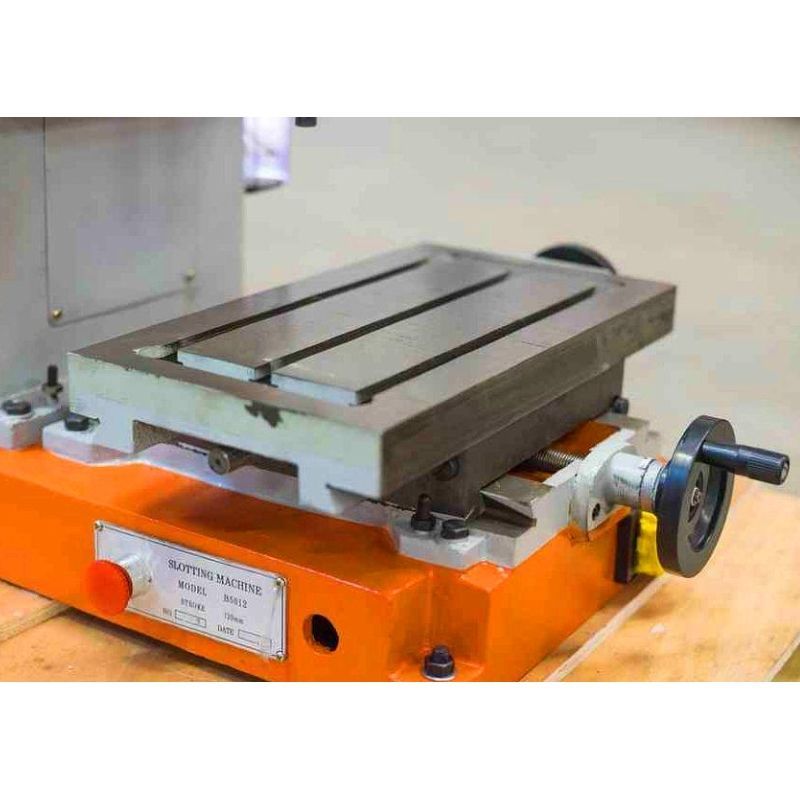

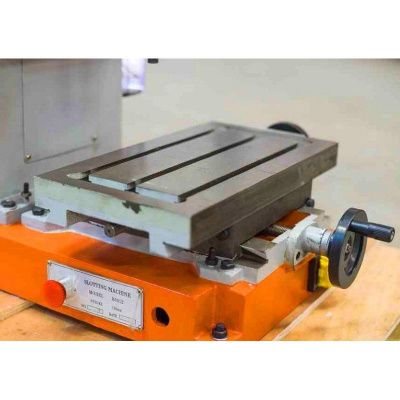

Рабочий стол
|
400*220 мм |
|
Поперечный ход рабочего стола
|
130 мм |
|
Продольный ход рабочего стола (фронтальное перемещение)
|
50 мм |
|
Подача стола
|
0,1 мм |
|
Двигатель
|
380 В/50 Гц/1,1 кВт |
|
Габаритные размеры (ДхШхВ)
|
1070*650*1000 мм |
|
Масса
|
195/240 кг |
