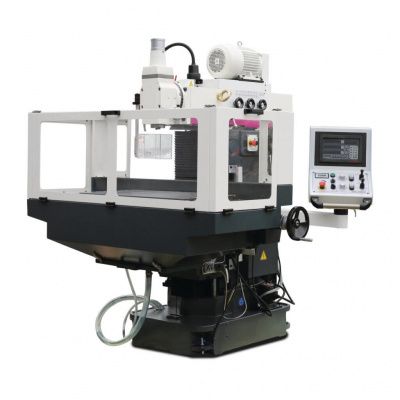

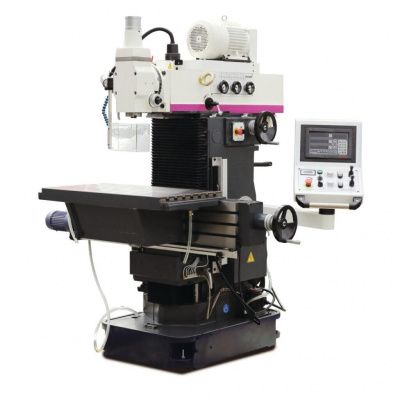

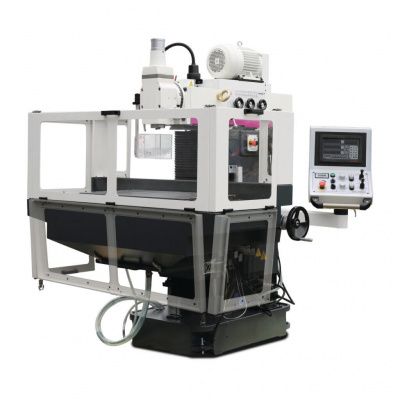

Универсальный фрезерный станок Optimum OPTImill MZ2S с УЦИ
Артикул:
3346235
Универсальный фрезерный станок Optimum OPTImill MZ2S с УЦИ
Подробнее
5 325 418 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Высокоточный станок с 3-х координатным устройством цифровой индикации DP 700 от NEWALL. С частотным преобразователем оси подачи с панелью управления.
- Различные сферы применения
- Превосходные амортизирующие свойства и устойчивость рамы станка
- Все направляющие изготовлены из закаленного металла, отличаются точностью шлифовки и регулируются клиньями
- Автоматическая подача по осям X-, Y- и Z, с возможностью плавной регулировки посредством электронного джойстика на панели управления
- Электрический выключатель окончания подачи
- Шарико-винтовая передач на всех осях

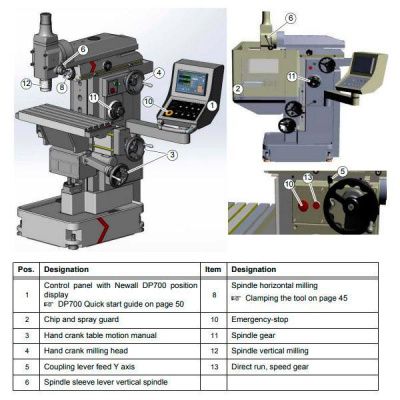

- Центральная панель управления с понятной компоновкой и встроенным цифровым дисплеем для отображения данных о положении и скорости
- Большой тяжелый координатный стол с точно обработанной поверхностью и пятью T-образными пазами
- Система подачи СОЖ
- Маховики большого диаметра с регулировочной шкалой
- Станочный светильник
- Плавный ход
- Система централизованной смазки ручного управления
Характеристики
|
Частота вращения, об/мин
|
50, 1890 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Мощность двигателя, кВт
|
3 |
|
Масса, кг
|
1500 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
2.2 / 3.0 кВт |
|
Напряжение питающей сети
|
380 В |
|
Шпиндель
|
М 16 |
|
Общее номинальное значение
|
4 кВт |
|
Максимальный диаметр торцевой фрезы
|
100 мм |
|
Максимальный диаметр концевой фрезы
|
25 мм |
|
Максимальный диаметр рассверливания в стали
|
30 мм |
|
Максимальный диаметр сверления в стали
|
26 мм |
|
Размер горизонтального стола
|
750х320 мм |
|
Расстояние шпиндель-горизонтальный стол
|
70-400 мм |
|
Вылет вертикального шпинделя
|
100 мм |
|
Диапазон скоростей шпинделя
|
50 - 1890 об/мин |
|
Количество скоростей шпинделя
|
12 |
|
Длина стола
|
750 мм |
|
Ширина стола
|
320 мм |
|
Размер Т-образных пазов стола
|
14 мм |
|
Количество Т-образных пазов стола
|
5 |
|
Расстояние между Т-образными пазами
|
63 мм |
|
Максимальная грузоподъемность
|
285 кг |
|
Размер вертикального стола
|
830х250 мм |
|
Растояние шпиндель-вертикальный стол
|
75-410 мм |
|
Размер Т-образных пазов вертикального стола/количество пазов/Растояние между пазами
|
14 мм / 2 / 63 мм |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
400 мм |
|
Ручное перемещение по оси Y
|
200 мм |
|
Ручное перемещение по оси Z
|
335 мм |
|
Автоматическое перемещение по оси X
|
10 - 600 мм/мин |
|
Автоматическое перемещение по оси Y
|
10 - 600 мм/мин |
|
Автоматическое перемещение по оси Z
|
10 - 600 мм/мин |
|
Скорость автоподачи стола по осям X,Y,Z
|
5мм/об - градуировка 0,02 мм |
|
Патрон шпинделя
|
ISO 50 DIN 2080 |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 90 ° |
|
Ход пиноли (шпинделя)
|
120 мм |
|
Вес нетто
|
1400 кг |
|

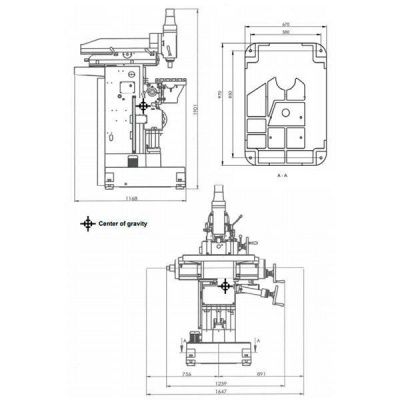

Габариты (ДхШхВ)
|
1168х1239х1901 мм |
|
Вес брутто
|
1500 кг |
|
Габариты упаковки (ДхШхВ)
|
1400х1850х2150 мм |
