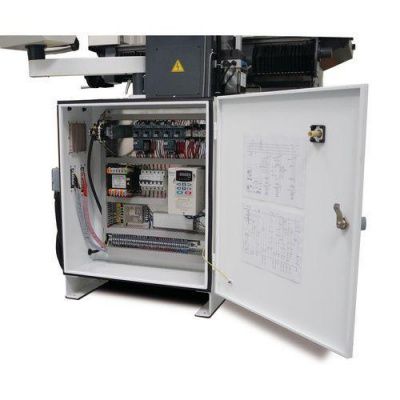

Универсальный фрезерный станок Optimum OPTImill MZ2
Артикул:
3346220
OPTImill MZ2 станок фрезерный инструментальный (4,0кВт, 830х250мм, 1180кг, УЦИ), шт
Подробнее
4 070 822 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Фрезерные станки с 3-осевым устройством цифровой индикации DP 700 от NEWALL.
- Универсальное исполнение;
- Отличная шумоизоляция и жесткость рамы станка;
- Закаленные шлифованные направляющие регулируются с помощью клиновых планок;
- Направляющая «ласточкин хвост» по осям X и Y;
- Автоматическая подача по осям X, Y и Z, бесступенчатая регулировка;
- Шарико-винтовая пара по всем осям;
- Поворотная и четко расположенная панель управления со встроенным цифровым индикатором положения и скорости;
- Массивный поперечный стол, большой размер и точная обработка поверхности с 5 Т-образными пазами;
- Система охлаждения;
- Маховики большого размера со шкалой;
- Cтаночный светильник;
- Бесшумная работа.
Поперечный стол:
- Стандартно устанавливается на станок при поставке;
- Защитный экран от стружки и охлаждающей жидкости;
- Органичное, оптимально доступное рабочее пространство.
Панель управления OPTI:
- Интегрированная панель управления;
- Интегрированный цифровой индикатор положения DP 700.
MZ 2:
- Ручная Централизованная смазка.
MZ 4:
- Автоматическая Централизованная смазка.
Комплектация основная
- 4 оправки ISO40.
- 16 мм наружный диаметр;
- 22 мм наружный диаметр;
- 27 мм наружный диаметр;
- 32 мм наружный диаметр;
- Адаптер ISO 40 — MK3;
- Вставка МК2;
- Вставка МК1;
- Комплект инструментов.
Характеристики
|
Макс. Ø сверления, мм
|
30 |
|
Частота вращения, об/мин
|
50, 700 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
2,2 |
|
Масса, кг
|
1320 |
|
Максимальный диаметр торцевой фрезы
|
100 мм |
|
Максимальный диаметр концевой фрезы
|
25 мм |
|
Максимальный диаметр рассверливания в стали
|
30 мм |
|
Максимальный диаметр сверления в стали
|
26 мм |
|
Частота вращения привода по оси (быстрый ход) X
|
50 – 700 об/мин |
|
Частота вращения привода по оси (быстрый ход) Y
|
50 – 700 об/мин |
|
Частота вращения привода по оси (быстрый ход) Z
|
50 – 700 об/мин |
|
Частота вращения привода по оси Х
|
50 – 450 об/мин |
|
Частота вращения привода по оси Y
|
50 – 450 об/мин |
|
Частота вращения привода по оси Z
|
50 – 450 об/мин |
|
Напряжение питания
|
400 В |
|
Скорость подачи (быстрый ход) по оси Х
|
10 - 700 мм/мин |
|
Скорость подачи (быстрый ход) по оси Y
|
10 - 700 мм/мин |
|
Скорость подачи (быстрый ход) по оси Z
|
10 - 700 мм/мин |
|
Скорость непрерывной работы двигателя оси X S1
|
0.375 кВт |
|
Скорость подачи по оси Х
|
10 - 600 мм/мин |
|
Скорость подачи по оси Y
|
10 - 600 мм/мин |
|
Скорость подачи по оси Z
|
10 - 600 мм/мин |
|
Патрон горизонтального шпинделя
|
ISO 40 DIN 2080 |
|
Длина горизонтального стола
|
750 мм |
|
Ширина горизонтального стола
|
320 мм |
|
Максимальное расстояние шпиндель-вертикальный стол
|
410 мм |
|
Размер Т-образных пазов горизонтального стола
|
14 мм |
|
Количество Т-образных пазов горизонтального стола
|
5 |
|
Расстояние между Т-образными пазами горизонтального стола
|
63 мм |
|
Максимальная грузоподъемность горизонтального стола
|
385 кг |
|
Минимальное расстояние шпиндель-горизонтальный стол
|
70 мм |
|
Максимальное расстояние шпиндель-горизонтальный стол
|
400 мм |
|
Длина вертикального стола
|
830 мм |
|
Ширина вертикального стола
|
250 мм |
|
Размер Т-образных пазов вертикального стола
|
14 мм |
|
Количество Т-образных пазов вертикального стола
|
2 |
|
Расстояние между Т-образными пазами вертикального стола
|
63 мм |
|
Выходная мощность привода (главный двигатель)
|
2.2 кВт |
|
Скорость подачи двигателя (быстрый ход) по оси Х
|
0.375 кВт |
|
Стандарт
|
DIN EN 55011 |
|
Уровень ЭМС
|
C3 |
|
Ручное перемещение по оси X
|
400 мм |
|
Ручное перемещение по оси Y
|
200 мм |
|
Ручное перемещение по оси Z
|
335 мм |
|
Автоматическое перемещение по оси X
|
360 мм |
|
Автоматическое перемещение по оси Y
|
160 мм |
|
Автоматическое перемещение по оси Z
|
295 мм |
|
Вылет оси шпинделя
|
100 мм |
|
Патрон шпинделя
|
ISO 40 DIN 2080 |
|
Диапазон скоростей шпинделя
|
50 - 1890 об/мин |
|
Количество скоростей шпинделя
|
12 |
|
Зажимная планка шпинделя
|
M16 |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
±90 ° |
|
Ход пиноли
|
120 мм |
|
Мощность привода насосов охлаждающей жидкости
|
95 Вт |
|
Длина
|
1239 мм |
|
Ширина/глубина
|
1168 мм |
|
Высота
|
1900 мм |
|
Вес (ориентировочный)
|
1320 кг |
