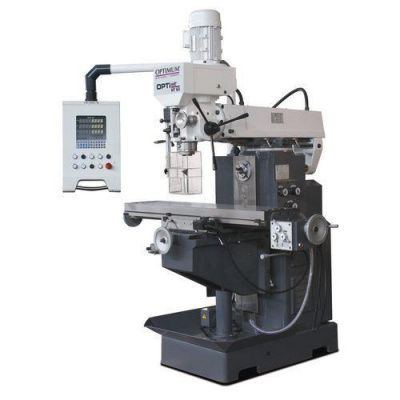

Универсальный фрезерный станок Optimum OPTImill MT60
Артикул:
3336090
OPTImill MT60 станок универсально-фрезерный (6 кВт, 1270х280мм, 1300кг, УЦИ), шт
Подробнее
1 773 800 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Универсальный фрезерный станок для горизонтальных и вертикальных фрезерных работ. С цифровым 3-осевым индикатором положения DPA 21.
- Поворотная на ±90° фрезерная головка;
- Держатель шпиндельной головки вращается вперед и назад;
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;
- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Автоматическая и механическая подача пиноли;
- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Система охлаждения;
- Автоматическая подача пиноли;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами и регулируемыми клиньями по всем осям, поворот на ± 45°.
Комплектация основная
- Зажимной патрон Ø 1 — 16 мм / B16;
- Сверлильный патрон оправки ISO40 / B16;
- Адаптер ISO40 / MK3;
- Адаптер ISO40 / MK2;
- Горизонтальный фрезерный шпиндель Ø 22 мм;
- Горизонтальный фрезерный шпиндель Ø 27 мм;
- Фрезерный патрон Ø 4 — Ø 16 мм;
- Серьга вертикальная и горизонтальная;
- Комплект инструментов.
Характеристики
|
Макс. Ø сверления, мм
|
25 |
|
Частота вращения, об/мин
|
90, 2000 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Мощность двигателя, кВт
|
2,2 |
|
Масса, кг
|
1400 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
2,2 кВт |
|
Напряжение питающей сети
|
380 В |
|
Шпиндель
|
M16 |
|
Мощность привода горизонтального шпинделя
|
2,2 кВт |
|
Общее номинальное значение
|
6 кВт |
|
Максимальный диаметр торцевой фрезы
|
100 мм |
|
Максимальный диаметр концевой фрезы
|
25 мм |
|
Максимальный диаметр рассверливания в стали
|
30 мм |
|
Максимальный диаметр сверления в стали
|
25 мм |
|
Размер горизонтального стола
|
1270х280 мм |
|
Расстояние шпиндель-горизонтальный стол
|
125-465 мм |
|
Вылет вертикального шпинделя
|
220-600 мм |
|
Вылет горизонтального шпинделя
|
35-370 мм |
|
Поворот шпинделя
|
± 45 ° |
|
Диапазон скоростей вертикального шпинделя
|
90 - 2000 об/мин |
|
Количество скоростей вертикального шпинделя
|
8 |
|
Диапазон скоростей горизонтального шпинделя
|
40 - 1300 об/мин |
|
Количество скоростей горизонтального шпинделя
|
9 |
|
Длина стола
|
1270 мм |
|
Ширина стола
|
280 мм |
|
Размер Т-образных пазов стола
|
14 мм |
|
Количество Т-образных пазов стола
|
4 |
|
Расстояние между Т-образными пазами
|
50 мм |
|
Максимальная грузоподъемность
|
150 кг |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
750 мм |
|
Ручное перемещение по оси Y
|
230 мм |
|
Ручное перемещение по оси Z
|
360 мм |
|
Автоматическое перемещение по оси X
|
680 мм |
|
Скорость автоподачи стола по осям X,Y,Z
|
4 мм/об - градуировка 0,02 мм |
|
Патрон шпинделя
|
B16 ISO 40 DIN 2080 |
|
Диапазон поворота фрезерной головки по X - Y плоскости
|
± 45 ° |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 45 ° |
|
Ход пиноли (шпинделя)
|
120 мм |
|
Диапазон автоподачи шпинделя
|
0.08 -0.25 -1 мм/об |
|
Вес нетто
|
1300 кг |
|
Вес брутто
|
1400 кг |
|
Габариты упаковки (ДхШхВ)
|
1460x1200x2220 мм |
