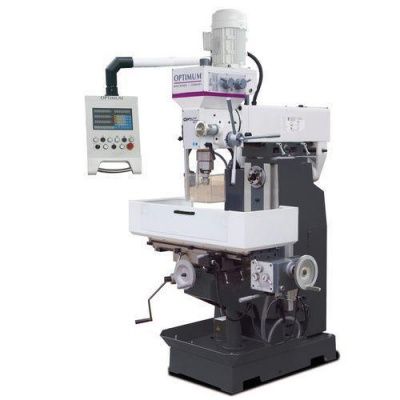

Универсальный фрезерный станок Optimum OPTImill MT50
Артикул:
3336005
OPTImill MT50 станок универсально-фрезерный (4,5кВт, 1000х240мм, 900кг, УЦИ), шт
Подробнее
1 404 928 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

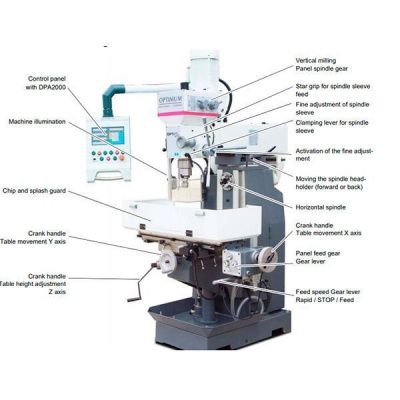

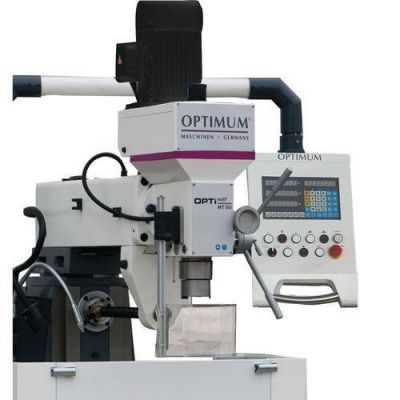

Универсальный прецизионный сверлильно-фрезерный станок для горизонтального и вертикального фрезерования с цифровым 3-осевым индикатором положения DPA 2000.
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;
- Галогенная станочный светильник с фокусированным лучом;
- Автоматическая и механическая подача пиноли;
- Контейнеры для горизонтального фрезерования с прикреплением к задней части;
- Автоматическое отключение по оси X;
- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Поворотная влево и вправо на ± 90° фрезерная головка;
- Масляная ванна зубчатого приводного механизма шпинделя;
- Вращение шпинделя;
- Система охлаждения;
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
- Поворотное XY основание на 45° с обеих сторон.
Комплектация основная
- Зубчатый патрон 1-16 мм / Вт 18;
- Сверлильный патрон оправки ISO40 / B18;

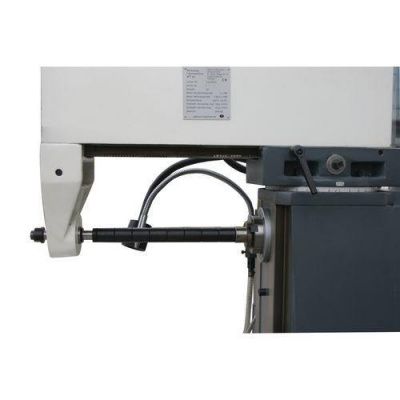

- Горизонтальный фрезерный шпиндель Ø 22 мм / 27 мм;
- Фрезерный патрон Ø 4-16 мм;
- Редукционные муфты ISO 40-MK 3 / ISO 40-MK 2;
- Серьга вертикальная и горизонтальная;
- Т-гайки;
- Выталкиватель;
- Комплект инструментов.
Характеристики
|
Частота вращения, об/мин
|
60, 1750 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
4,5 |
|
Масса, кг
|
1050 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
1,1/2,2 кВт |
|
Напряжение питающей сети
|
380 В |
|
Шпиндель
|
SK 40 |
|
Мощность привода горизонтального шпинделя
|
1,5 кВт |
|
Общее номинальное значение
|
4,5 кВт |
|
Максимальный диаметр торцевой фрезы
|
100 мм |
|
Максимальный диаметр концевой фрезы
|
25 мм |
|
Максимальный диаметр рассверливания в стали
|
30 мм |
|
Максимальный диаметр сверления в стали
|
25 мм |
|
Размер горизонтального стола
|
1000х240 мм |
|
Расстояние шпиндель-горизонтальный стол
|
120-460 мм |
|
Вылет вертикального шпинделя
|
240-650 мм |
|
Вылет горизонтального шпинделя
|
0-185 мм |
|
Поворот шпинделя
|
± 90 ° |
|
Диапазон скоростей вертикального шпинделя
|
115 - 1750 об/мин |
|
Количество скоростей вертикального шпинделя
|
8 |
|
Диапазон скоростей горизонтального шпинделя
|
60 - 1350 об/мин |
|
Количество скоростей горизонтального шпинделя
|
9 |
|

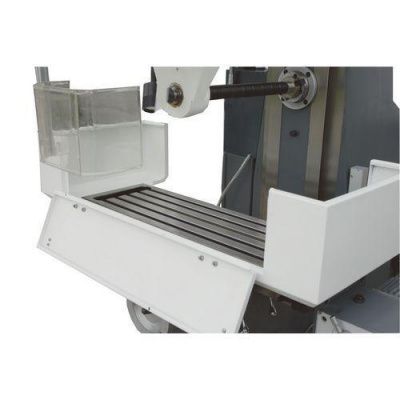

Длина стола
|
1000 мм |
|
Ширина стола
|
240 мм |
|
Размер Т-образных пазов стола
|
14 мм |
|
Количество Т-образных пазов стола
|
4 |
|
Расстояние между Т-образными пазами
|
50 мм |
|
Максимальная грузоподъемность
|
160 кг |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
580 мм |
|
Ручное перемещение по оси Y
|
200 мм |
|
Ручное перемещение по оси Z
|
340 мм |
|
Автоматическое перемещение по оси X
|
500 мм |
|

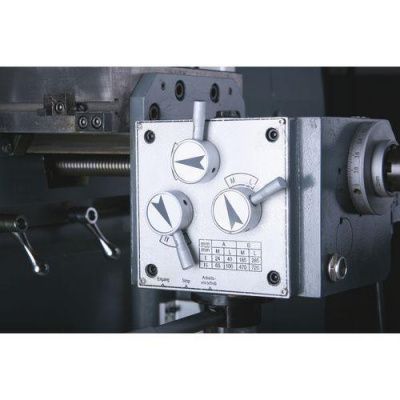

Рабочая подача по оси X
|
24 - 720 мм/мин |
|
Патрон шпинделя
|
SK 40 |
|
Диапазон поворота фрезерной головки по X - Y плоскости
|
± 45 ° |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 45 ° |
|
Ход пиноли (шпинделя)
|
120 мм |
|
Вес нетто
|
900 кг |
|

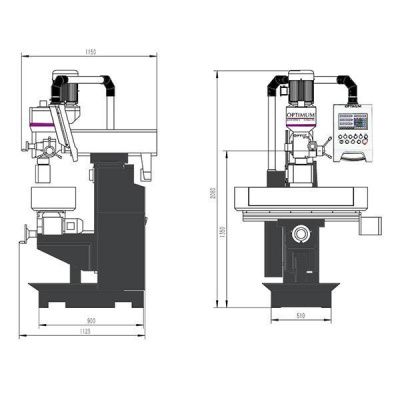

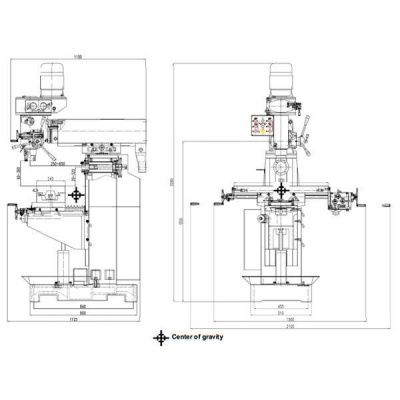

Габариты (ДхШхВ)
|
1150x1500x2080 мм |
|
Вес брутто
|
1050 кг |
|
Габариты упаковки (ДхШхВ)
|
1290x1220x2100 мм |
