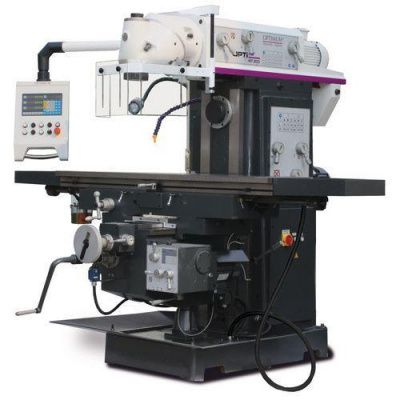

Универсальный фрезерный станок Optimum OPTImill MT200
Артикул:
3336120
OPTImill MT200 станок фрезерный широкоуниверсальный (9,2 кВт, 1650х360мм, 2220кг, УЦИ), шт
Подробнее
3 561 320 ₽
Мало
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Универсальность применения и легкость переналадки — с цифровым 3-х координатным индикатором положения для применения в цеху.
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;

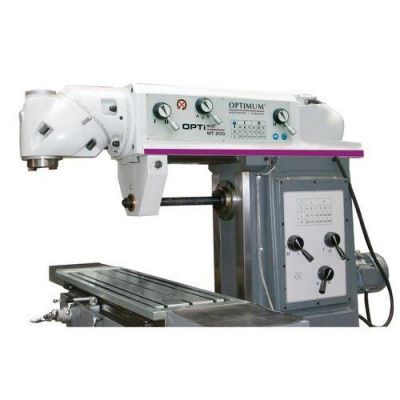

- Фрезерная головка с двумя осями вращения;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Подача по осям X, Y и Z;
- Цифровой индикатор положения DPA 2000;
- Двигатель подачи с фиксированными этапами.

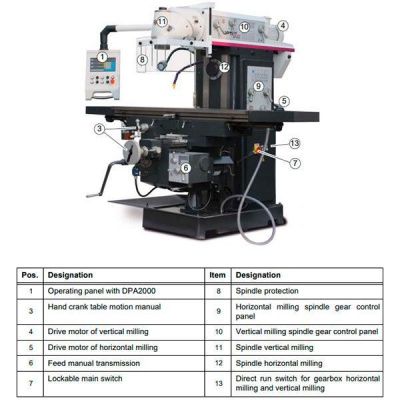

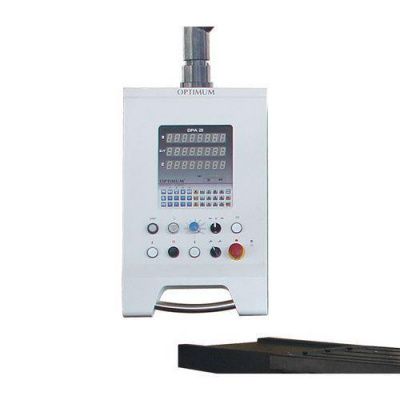

Панель управления OPTI:
- Интегрированная панель управления;
- Интегрированный цифровой индикатор положения;
- Вращается во всех положениях.
Комплектация основная
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 22 мм
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 27 мм
- Адаптер для торцевой фрезы ISO 50 Ø 32 мм
- Цанговый патрон ISO 50 Ø 4 — 26 мм
- Рабочий инструмент
Характеристики
|
Частота вращения, об/мин
|
60, 1750 |
|
Тип привода
|
электрический |
|
Питание
|
3х380 В |
|
Потребляемая мощность, кВт
|
9,2 |
|
Мощность двигателя, кВт
|
4 |
|
Масса, кг
|
2450 |
|
Мощность главного двигателя (вертикальный шпиндель у универсальных станков)
|
4 кВт |
|
Напряжение питающей сети
|
380 В |
|
Шпиндель
|
М 24 |
|
Мощность привода горизонтального шпинделя
|
4 кВт |
|
Общее номинальное значение
|
9,2 кВт |
|
Максимальный диаметр торцевой фрезы
|
100 мм |
|
Максимальный диаметр концевой фрезы
|
20 мм |
|
Максимальный диаметр рассверливания в стали
|
32 мм |
|
Максимальный диаметр сверления в стали
|
28 мм |
|
Размер горизонтального стола
|
1600х360 мм |
|
Расстояние шпиндель-горизонтальный стол
|
250-670 мм |
|
Вылет вертикального шпинделя
|
140 - 540 мм |
|
Вылет горизонтального шпинделя
|
250-750 мм |
|
Поворот шпинделя
|
360 ° |
|
Диапазон скоростей вертикального шпинделя
|
60 - 1750 об/мин |
|
Количество скоростей вертикального шпинделя
|
12 |
|
Диапазон скоростей горизонтального шпинделя
|
58 - 1800 об/мин |
|
Количество скоростей горизонтального шпинделя
|
12 |
|
Длина стола
|
1600 мм |
|
Ширина стола
|
360 мм |
|
Размер Т-образных пазов стола
|
14 мм |
|
Количество Т-образных пазов стола
|
3 |
|
Расстояние между Т-образными пазами
|
95 мм |
|
Максимальная грузоподъемность
|
450 кг |
|
Подключение сжатого воздуха
|
700-1060 кПа |
|
Ручное перемещение по оси X
|
1290 мм |
|
Ручное перемещение по оси Y
|
280 мм |
|
Ручное перемещение по оси Z
|
400 мм |
|
Автоматическое перемещение по оси X
|
22 - 380 мм/мин |
|
Автоматическое перемещение по оси Y
|
20 - 380 мм/мин |
|
Автоматическое перемещение по оси Z
|
7 - 127 мм/мин |
|
Патрон шпинделя
|
ISO 50 DIN 2080 |
|
Диапазон поворота фрезерной головки по X - Y плоскости
|
360 ° |
|
Диапазон поворота фрезерной головки по Z - X плоскости
|
360 ° |
|
Ход пиноли (шпинделя)
|
127 мм |
|
Вес нетто
|
2220 кг |
|

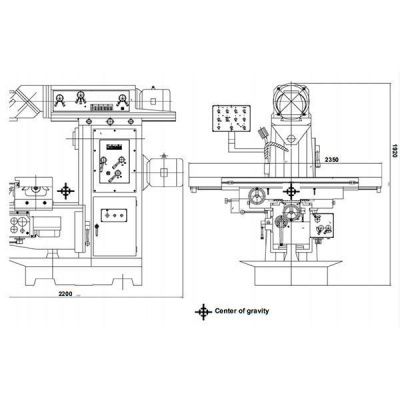

Габариты (ДхШхВ)
|
2200х1900х1980 мм |
|
Вес брутто
|
2450 кг |
|
Габариты упаковки (ДхШхВ)
|
2260x2070x2250 мм |
