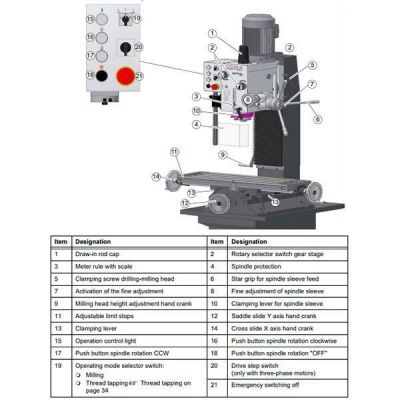

Универсальный фрезерный станок Optimum OPTImill MB4
Описание
Универсальный прецизионный сверлильно-фрезерный станок с двухступенчатым приводным двигателем с механической коробкой передач для оптимальной передачи мощности.
- Надежный фрезерный станок с механическим редуктором и резьбонарезными функциями;
- Тяжелое, монолитное исполнение;
- Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель;
- Простая в использовании панель управления с ударным выключателем аварийного останова;
- Функция нарезки резьбы;
- Большеразмерный защитный экран с конечным выключателем;
- Ручная подача смены направления пиноли;
- Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях;
- Вращение шпинделя;
- Поворотная на ± 60° фрезерная головка с возможностью работы в любом промежуточном положении.;
- Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
- Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола;
- Защита направляющих от попадания стружки;
- Регулируемые клинья.
Режим работы «нарезка резьбы:»
- Двигатель активируется при перемещении рычага пиноли вниз;
- Когда заданная глубина достигнута, направление вращения шпинделя меняется на противоположное;
- Метчик снова выходит из заготовки;
- Когда пиноли полностью отведено к точке переключения, вращение шпинделя прекращается.
Комплектация основная
- Конус Морзе MK 3;
- Переходник МК 3 — МК 4;
- Зажимная планка M 16;
- Комплект инструментов.
Характеристики
Макс. Ø сверления, мм
|
28 |
Частота вращения, об/мин
|
95, 3200 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
2 |
Масса, кг
|
380 |
Мощность главного двигателя
|
1,1 / 1,5 кВт |
Напряжение питания
|
380 В |
Общее номинальное значение потребляемой мощности
|
2 кВт |
Максимальный диаметр торцевой фрезы
|
63 мм |
Максимальный диаметр концевой фрезы
|
28 мм |
Максимальный диаметр рассверливания в стали
|
32 мм |
Максимальный диаметр сверления в стали
|
28 мм |
Размер горизонтального стола
|
800х240 мм |
Расстояние шпиндель-горизонтальный стол
|
0-460 мм |
Вылет вертикального шпинделя
|
275 мм |
Поворот шпинделя
|
± 60 ° |
Диапазон скоростей шпинделя
|
95 - 3200 об/мин |
Количество скоростей шпинделя
|
2х6 |
Длина стола
|
800 мм |
Ширина стола
|
240 мм |
Минимальное расстояние шпиндель-стол
|
0 мм |
Максимальное расстояние шпиндель-стол
|
460 мм |
Размер Т-образных пазов стола
|
14 мм |
Количество Т-образных пазов стол
|
3 |
Расстояние между Т-образными пазами
|
63 мм |
Максимальная грузоподъемность
|
80 кг |
Подключение сжатого воздуха
|
700-1060 кПа |
Ручное перемещение по оси X
|
450 мм |
Ручное перемещение по оси Y
|
195 мм |
Ручное перемещение по оси Z
|
430 мм |
Патрон шпинделя
|
MT 4 |
Диапазон поворота фрезерной головки по Z - X плоскости
|
± 60 ° |
Ход пиноли (шпинделя)
|
120 мм |
Вес нетто
|
320 кг |
Габариты (ДхШхВ)
|
850x1150x1150 мм |
Вес брутто
|
380 кг |
Габариты упаковки (ДхШхВ)
|
850x760x1160 мм |
