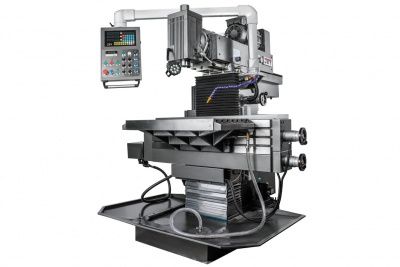

Универсальный фрезерный станок Jet JUTM-1834 Servo DRO
- Покрытие Turcite-B по осям X, Y, Z уменьшает коэффициент трения и минимизирует износ направляющих
- Плавные настройки подачи и быстрая подача по осям X, Y, Z с помощью серводвигателей
- ШВП по осям X, Y, Z минимизируют люфт
- Оптимальные регулировки скорости шпинделя и подачи позволяют экономичную обработку различных материалов
- Переменная регулировка скорости с помощью преобразователя частоты с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
- Электронные маховики для ручного перемещения по всем осям входят в стандартную комплектацию
- Мощная и тяжелая конструкция станины для исключения вибрации

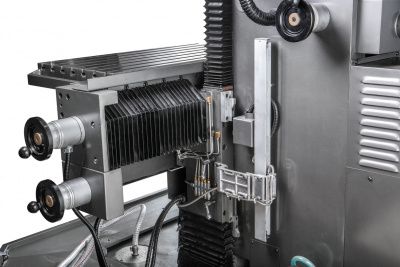

- Автоматическая система централизованной смазки для направляющих входит в стандартную комплектацию

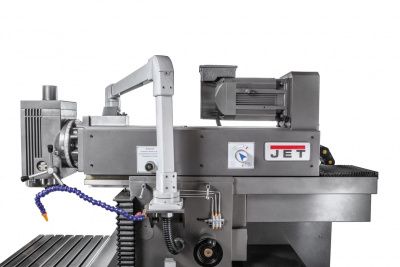

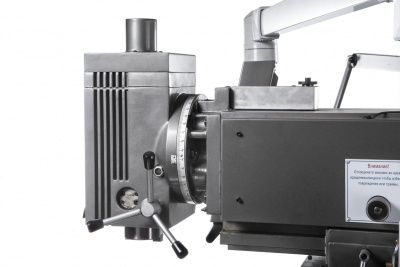

- Поворотная головка для горизонтального фрезерования
- Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов
Широкоуниверсальный фрезерный станок JET JUTM-1834 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.
Станина станка имеет мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 5,5кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.
Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.
Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

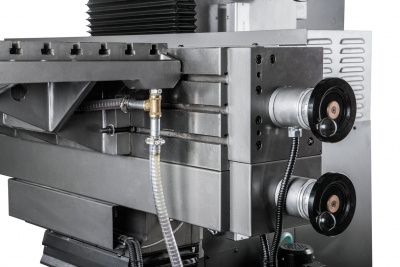

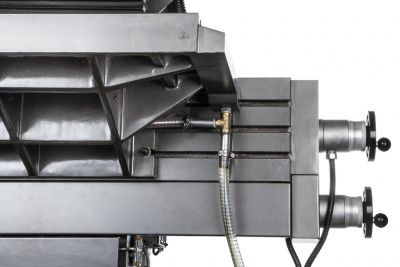

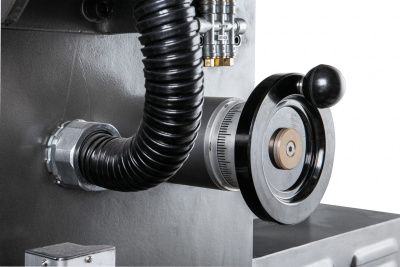

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

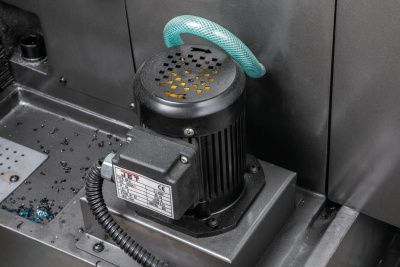

Устройство цифровой индикации (УЦИ), установленное на JUTM-1834 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
5.5 |
Масса, кг
|
1900 |
Напряжение, В
|
400 |

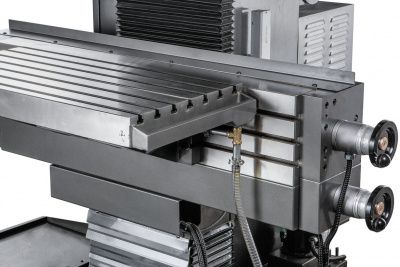

Размер горизонтального стола, мм
|
850х450 |
Размер вертикального стола, мм
|
1190х250 |
Ширина Т-образного паза горизонтального стола, мм
|
(7) 14х63 |
Ширина Т-образного паза вертикального стола, мм
|
(3) 14х63 |
Ход стола по оси X и Y, мм
|
600x450 |
Ход стола по оси Z, мм
|
450 |
Частота вращения вертикального шпинделя, об/мин
|
40-440 440-2000 |
Конус шпинделя
|
ISO 40 |
Автоматическая подача по оси Х, мм/мин
|
10-1000 |
Автоматическая подача по оси Y, мм/мин
|
10-1000 |
Автоматическая подача по оси Z, мм/мин
|
10-1000 |
Ускоренное перемещение стола, мм/мин
|
1200 |
Расстояние от вертикального шпинделя до стола, мм
|
75-525 |
Расстояние от вертикального шпинделя до колонны, мм
|
175-625 |
Расстояние от горизонтального шпинделя до стола, мм
|
170-620 |
Ход пиноли шпинделя, мм
|
60 |
Мощность двигателя, кВт
|
5.5 |
Крутящий момент серводвигателя по осям X,Y,Z, Нм
|
10 / 10 / 15 |
Максимальная нагрузка на стол, кг
|
300 |
Размер стола, мм
|
850 х 450 |
Длина, мм
|
1600 |
Ширина, мм
|
1800 |
Высота, мм
|
2000 |
Масса, кг
|
1900 |
Длина в упаковке, см
|
180 |
Ширина в упаковке, см
|
200 |
Высота в упаковке, см
|
220 |
Масса в упаковке, кг
|
2000 |
