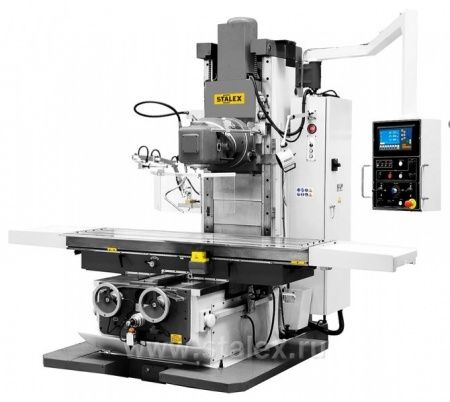

Станок универсально-фрезерный бесконсольный Stalex BFM2100 с УЦИ, автоподача X/Y, 2100х500 мм,380В

Артикул: BFM2100

Под заказ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.

Комплект поставки

Тиски 200 мм
Цанговый патрон ISO50 с набором цанг (4、6、8、12、16、18、22、26)
Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Фрезерная оправка ISO50/Ø40
Переходник ISO50/MT4
Оправка для горизонтального фрезерования ISO50/Ø32
Опора для горизонтальной оправки
Частотно-регулируемый привод подач
Автоподача по осям X/Y
Фундаментные болты (М16х450 мм 6 шт.)
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Лампа освещения рабочей зоны
Телескопическая защита по осям Y/ Z
Система подачи СОЖ

Характеристики

Потребляемая мощность, кВт	11
Масса, кг	7300
Конус шпинделя	ISO50, 7:24
Размер стола	2200× 500 мм
Максимальная нагрузка на стол	2000 кг
Перемещение по осям X, Y	1500×650 мм
Т-образные пазы	4-20-100 мм
Расстояние между осью шпинделя и колонной	610 мм
Расстояние шпиндель/стол(вертикально)	0 - 650 мм
Расстояние шпиндель /стол(горизонтально)	8-660 мм
Диапазон оборотов шпинделя,2(Серводвигатель)	6-300/30-1500 об/мин
Поворот фрезерной головки	360º
Скорость подачи по X, Y (Бесступенчато)	2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато)	2,5-2500 мм/мин
Ускоренные подачи X/Y	6000 мм/мин
Ускоренное перемещение по оси Z	3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z	18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z	3,6/3,6/4,3 Квт
Мощность главного привода(сервомотор)	11 кВт
Системы СОЖ	0,9 кВт
Габариты станка(ДхШхВ)	3220x2420x2800 мм
Габариты упаковки	2500х2250х2800 мм
Вес нетто/брутто	7300/8000 кг
