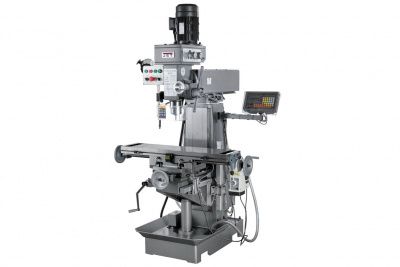

Широкoуниверсальный фрезерный станок Jet JMD-939GV DRO
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
Этот станок немного проще, представленной ранее модели JMD-939GV DRO и у него есть несколько основных отличий, а в частности у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя. Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.
Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 к промышленным универсальным фрезерным станкам.

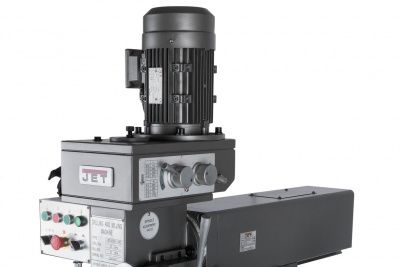

На станке JMD-939GV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин. Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм. Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.

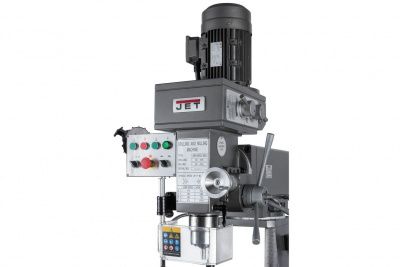

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Вертикальный шпиндель имеют функцию реверса.

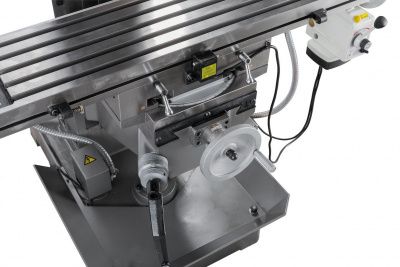

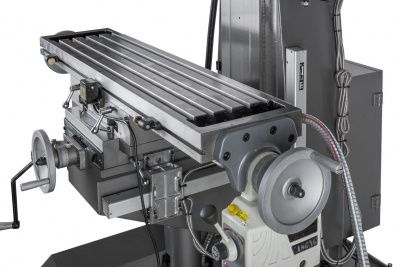

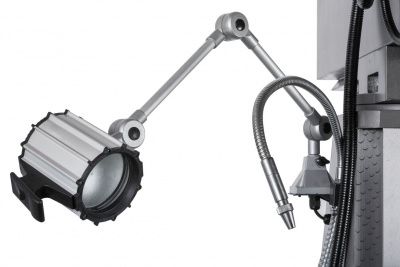

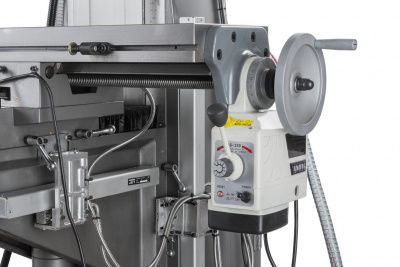

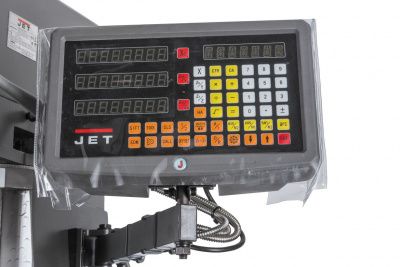

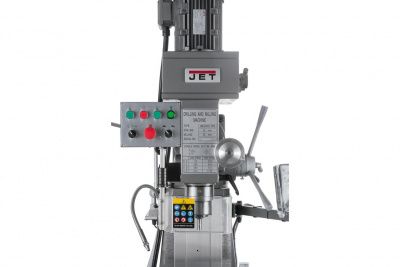

Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен Устройством Цифровой Индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
Частота вращения, об/мин
|
115, 1750 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Мощность двигателя, кВт
|
1,5 |
Масса, кг
|
800 |
Напряжение, В
|
400 |
Максимальный диаметр сверления сталь, мм
|
30 |
Максимальный диаметр концевой фрезы, мм
|
20 |
Максимальный диаметр торцевой фрезы, мм
|
63 |
Частота вращения вертикального шпинделя, об/мин
|
115-1750 |
Мощность двигателя вертикального шпинделя, кВт
|
1,5 |
Конус шпинделя
|
ISO 40 (DIN 2080) |
Диапазон наклона фрезерной головки, град
|
±90⁰ |
Поворот консоли фрезерной головки в горизонтальной плоскости, град
|
±360⁰ |
Ход пиноли шпинделя, мм
|
120 |
Расстояние от вертикального шпинделя до колонны, мм
|
250-650 |
Расстояние от вертикального шпинделя до стола, мм
|
85-420 |
Размер стола по оси X и Y, мм
|
1000х240 |
Ход стола по оси X и Y, мм
|
585 х 185 |

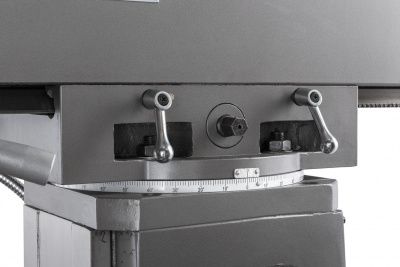

Диапазон поворота стола, град
|
±30⁰ |
Ширина Т-образного паза основания, мм
|
(3) 14 |
Максимальная нагрузка на стол, кг
|
150 |
Длина, мм
|
1340 |
Ширина, мм
|
1140 |
Высота, мм
|
2250 |
Масса, кг
|
800 |
Длина в упаковке, см
|
144 |
Ширина в упаковке, см
|
120 |
Высота в упаковке, см
|
230 |
Масса в упаковке, кг
|
880 |
