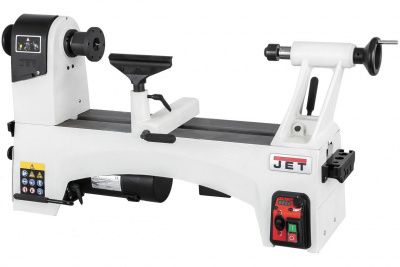

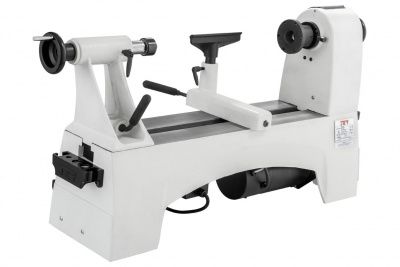

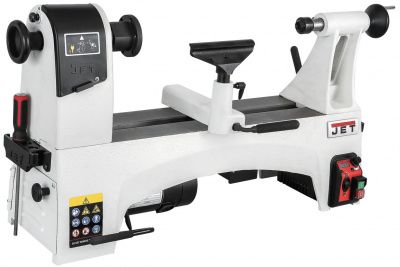

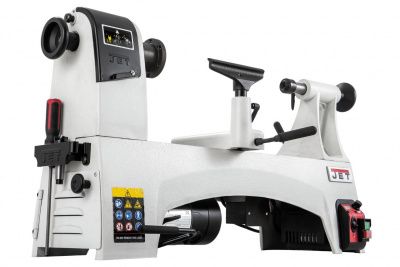

Токарный станок по дереву Jet JWL-1421VS
- Массивная чугунная станина
- Электронная система регулировки частоты вращения
- Цифровое отображение частоты вращения
- Переключатель реверса
- 3-скоростная ременная передача
- Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
- Делительное приспособление
- Эксцентриковая фиксация подручника и задней бабки
JWL-1421VS – компактный токарный станок с увеличенным диаметром обточки, созданный на базе модели JWL-1221VS. При схожих с ней габаритах он позволяет обрабатывать детали диаметром до 14 дюймов: чаши, блюда, тарелки и прочие предметы, для изготовления которых большая длина базы не нужна.
Станок относится к новой профессиональной линейке Jet и сочетает современную управляющую электронику с улучшенной механической частью. У него значительно увеличена жёсткость: в сравнении с аналогами предшествующей серии, станина стала шире, а общая масса выросла на 10 кг; использованы более мощные подшипники шпинделя.

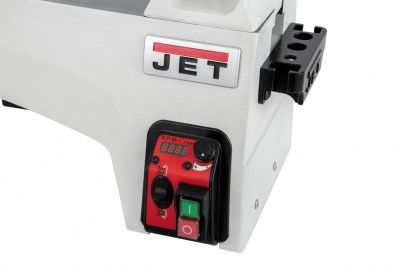

Скорость вращения можно регулировать с помощью встроенной электроники, при этом выбранное значение отображается на цифровом дисплее. На панели управления расположен и переключатель реверса, который незаменим при некоторых видах работ, например, при шлифовании.

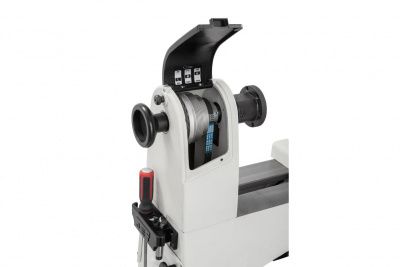

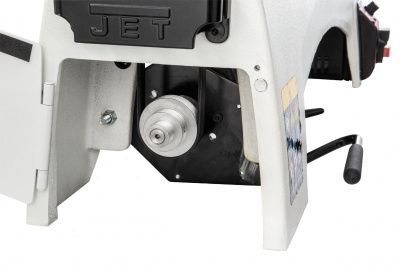

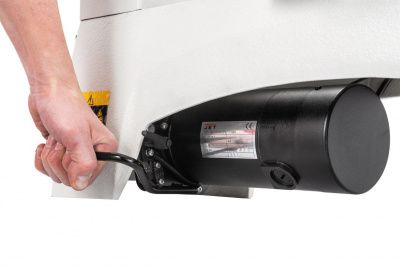

Передача вращения от двигателя на шпиндель производится 6-ручейковым поликлиновым ремнем, для выбора силового диапазона трансмиссии предусмотрено три пары шкивов. Ремень переставляют без использования вспомогательного инструмента: за натяжение отвечает рычаг с храповой фиксацией.

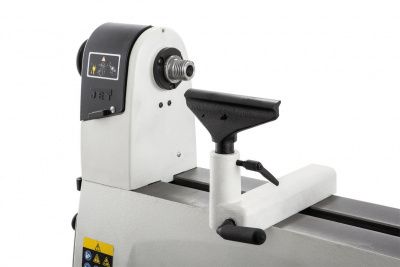

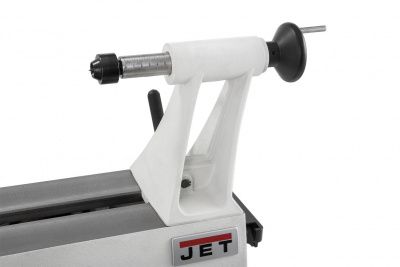

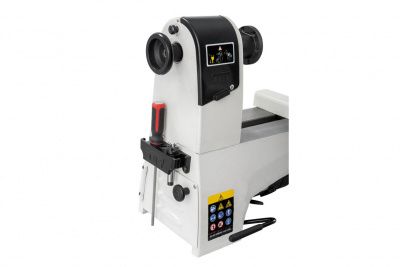

Эксцентриковые системы крепления подручника и задней бабки делают их настройки столь же простыми и быстрыми. Есть делительное приспособление с подпружиненным штифтом фиксации шпинделя, что также упрощает монтаж / демонтаж на шпиндель планшайбы (для этого требуется всего один ключ).
Для станины и подставки станка можно докупить удлинения, в этом случае максимальное межцентровое расстояние увеличится до 1010 мм.
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
0,94 |
Масса, кг
|
57 |
Напряжение, В
|
230 |
Потребляемая (выходная) мощность, кВт
|
0,94 (0,73) |
Частота вращения шпинделя на холостом ходу, об/мин
|
60-900, 110-1800 и 220-3600 об/мин |
Диаметр вращения над станиной, мм
|
368 |
Диаметр вращения над опорой
|
288 |
Расстояние между центрами, мм
|
450 |
Удлинение станины
|
560 мм (опция) |
Конус шпинделя
|
МK-2 |
Резьба шпинделя
|
М33 х 3,5 |
Конус задней бабки
|
МK-2 |
Ход пиноли задней бабки
|
57 |
Число позиций делительного приспособления
|
24 |
Длина, мм
|
985 |
Ширина, мм
|
420 |
Высота, мм
|
470 |
Масса, кг
|
57 |
Длина в упаковке, см
|
98,5 |
Ширина в упаковке, см
|
42 |
Высота в упаковке, см
|
47 |
Масса в упаковке, кг
|
90 |
