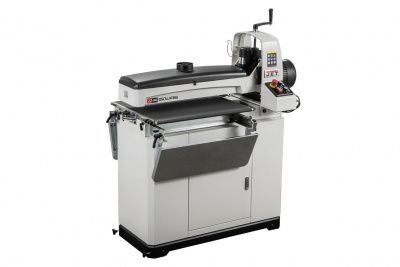

Барабанный шлифовальный станок Jet JWDS-2244OSC-M
ОСОБЕННОСТИ:
- Колебательное движение барабана
- Консольное расположение барабана
- Плавная регулировка скорости подачи
- Система контроля подачи SandSmart
- Плавная регулировка частоты колебательных движений
- Регулировка высоты положения барабана вращающейся рукояткой
- Простая (без инструментов) регулировка параллельности транспортера
- Алюминиевый шлифовальный барабан
- Система быстрого фиксирования и натяжения шлифовальной ленты

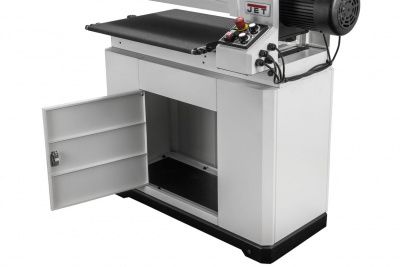

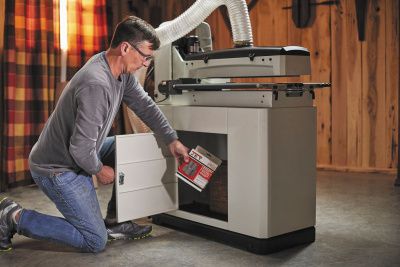

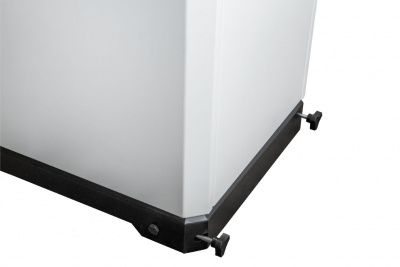

- Закрытая подставка

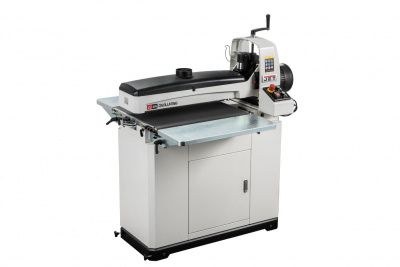

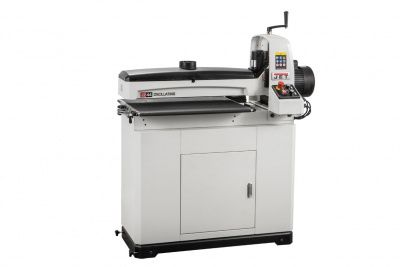

JWDS-2244OSC-M барабанный шлифовальный станок с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart.

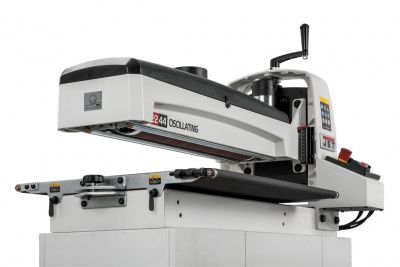

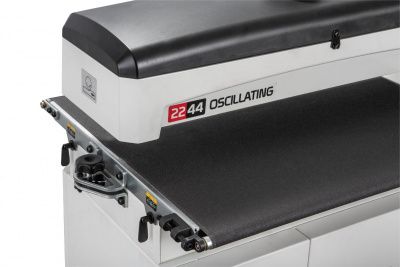

Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов.

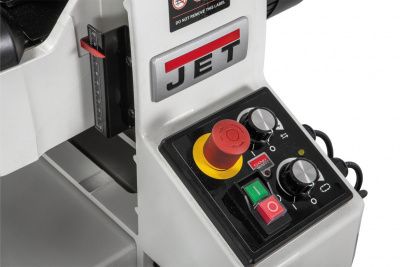

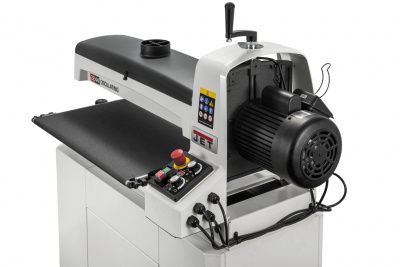

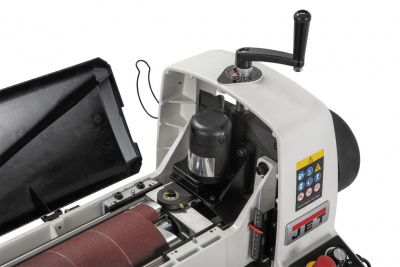

Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы.
Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором.

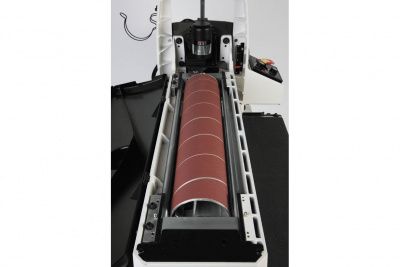

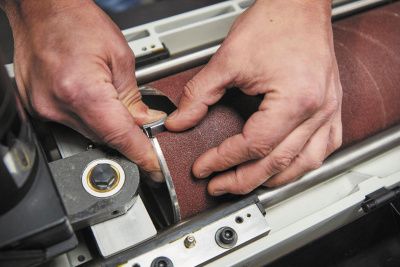

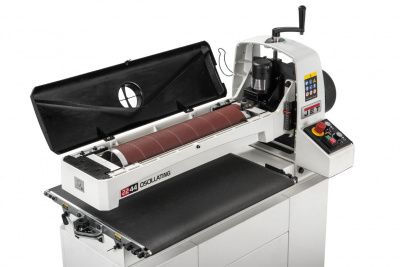

Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.
Частота вращения, об/мин
|
1400 |
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
2,3 |
Масса, кг
|
136 |
Напряжение, В
|
230 |
Потребляемая (выходная) мощность, кВт
|
2,3 (1,3) |
Частота вращения барабана, об/мин
|
1400 |
Частота колебаний барабана
|
0-120 ход/мин |
Амплитуда колебаний барабана
|
19 мм |
Шлифовальный барабан/ щеточный вал, мм
|
Ø127х584 мм |
Ширина шлифовальной ленты, мм
|
75 |
Скорость подачи, м/мин
|
0-3 |
Ширина области шлифования в два прохода, мм
|
560 (1120) мм |
Толщина заготовки, мм
|
0,8-100 |
Минимальная длина заготовки, мм
|
60 |

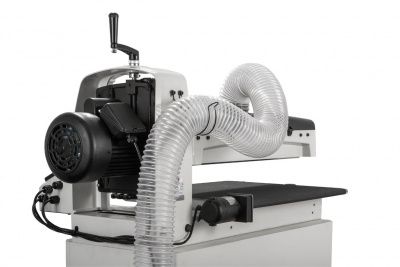

Диаметр вытяжного штуцера, мм
|
100 |
Длина, мм
|
1200 |
Ширина, мм
|
611 |
Высота, мм
|
1320 |
Масса, кг
|
136 |
Длина в упаковке, см
|
120 |
Ширина в упаковке, см
|
100 |
Высота в упаковке, см
|
150 |
Масса в упаковке, кг
|
174 |
