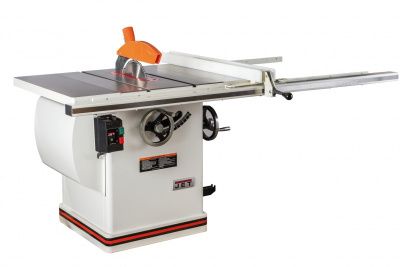

Циркулярная пила Jet JTAS-12DX
- Механизм блокировки вала для облегчения замены пильного диска

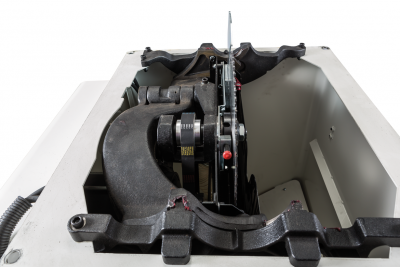

- Пильный модуль из чугунного литья

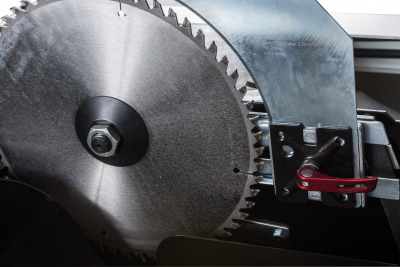

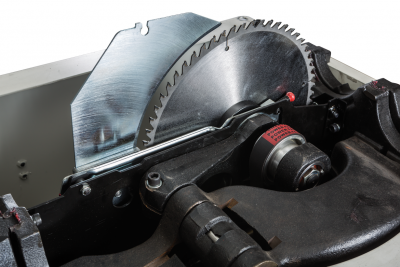

- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья слева и справа

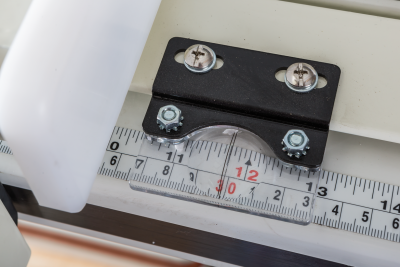

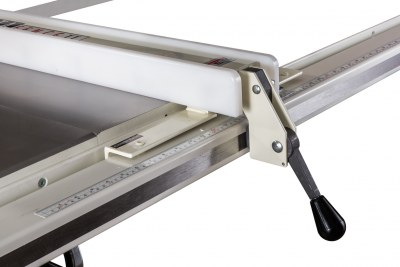

- Регулируемый параллельный упор с эксцентриковым зажимом

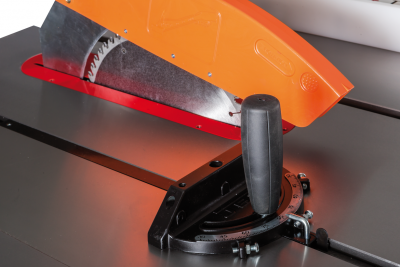

- Подвижный угловой упор с направляющей вдоль Т-образного паза
Jet JTAS-12DX мощная профессиональная пила с глубиной пропила более 100 мм, приспособленная для профессиональной эксплуатации в условиях производства. Тяжелая устойчивая конструкция подходит для пиления массивных заготовок, в том числе из твердых пород древесины. Благодаря этому станок на протяжении многих лет пользуются высоким спросом в США, где широко применяются ценные породы дерева, такие как ятоба, бразильский орех, зеленый эбен, палисандр, граб, клен и пр.

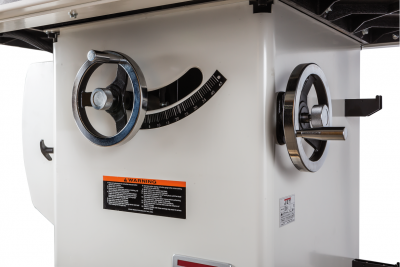

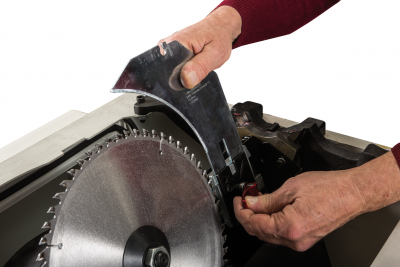

Основные особенности JTAS-12DX, кроме очень мощного мотора, заключаются в глубокой проработке всех нюансов, влияющих на удобство и точность работы. Так, по оценке профессионалов, регулировка высоты и наклона пильного модуля очень точная и плавная. Расклинивающий нож не только опускается вслед за диском, но и легко поддается точной регулировке: для этого достаточно ослабить один эксцентриковый зажим, доступ к которому открывается с верхней стороны стола. Замена диска тоже производится «сверху», причем для блокировки вала предусмотрен специальный механизм. Сама поверхность стола и расширителей (входят в комплект поставки) гладко отшлифована и имеет два Т-образных паза.

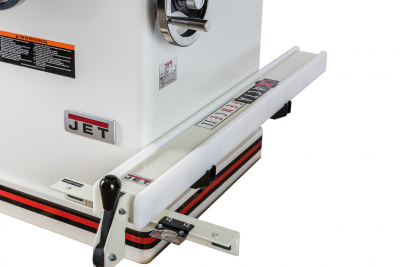

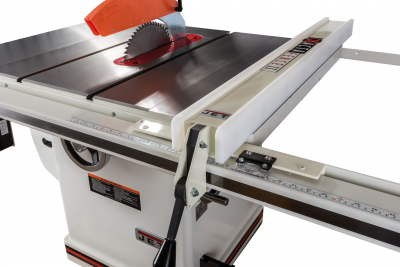

Поскольку пила не ориентирована на эксплуатацию с кареткой (такова особенность американской столярной практики), основное внимание уделено работе с параллельным упором. Его жесткая конструкция обеспечивает распиловку с точностью до 0,15 мм по длине заготовки, даже, несмотря на, одностороннюю фиксацию. Благодаря фторопластовым накладкам с двух сторон обеспечена высокая долговечность, легкость скольжения и отсутствие на заготовке черных следов от алюминия. Опционально упор можно оснастить системой отображения ширины распила на ЖК-индикаторе. В процессе эксплуатации может возникнуть необходимость юстировки параллельности диску, для этого предусмотрены регулировочные винты.
Частота вращения, об/мин
|
4300 |
Тип привода
|
электрический |
Питание
|
3х380 В |
Потребляемая мощность, кВт
|
6,5 |
Масса, кг
|
206 |
Потребляемая (выходная) мощность двигателя, кВт
|
6,5 (5,0) |
Потребляемая мощность, кВт
|
6,5 |
Напряжение, В
|
400 |
Максимальная ширина заготовки при пилении с параллельным упором слева, мм
|
355 |
Частота вращения пильного диска на холостом ходу, об/мин
|
4300 |
Внешний (посадочный) диаметр пильного диска, мм
|
305 (30) |
Угол наклона пильного диска
|
0-45° |
Максимальная глубина пропила под углом 0° и 45°, мм
|
102 и 73 |
Максимальная глубина пропила, мм
|
102 |
Размеры рабочего стола (ДхШ), мм
|
800 х 610 |
Расширение рабочего стола слева (ДхШ), мм
|
800 х 254 |
Выдвижное расширение рабочего стола справа (ДхШ), мм
|
800 х 254 |
Максимальная ширина заготовки при пилении с параллельным упором справа, мм
|
1270 |

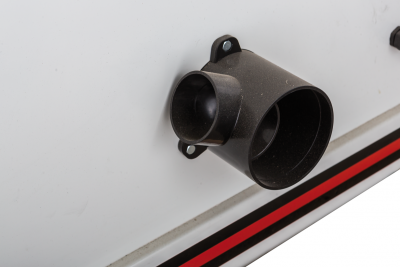

Диаметр вытяжного штуцера, мм
|
100 |
Длина, мм
|
2100 |
Ширина, мм
|
940 |
Высота, мм
|
1040 |
Масса, кг
|
206 |
Длина в упаковке, см
|
82,1 |
Ширина в упаковке, см
|
110 |
Высота в упаковке, см
|
28,39 |
Масса в упаковке, кг
|
150 |
