Форматно-раскроечный станок Jet JTSS-1600-M

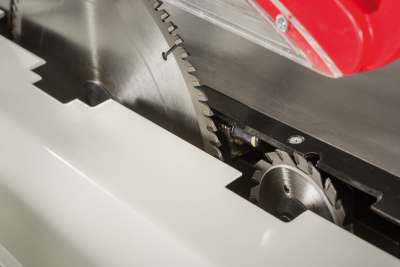

- Привод подрезного диска от основного двигателя

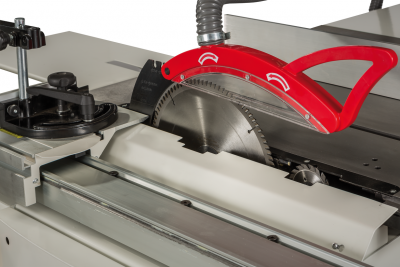

- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа

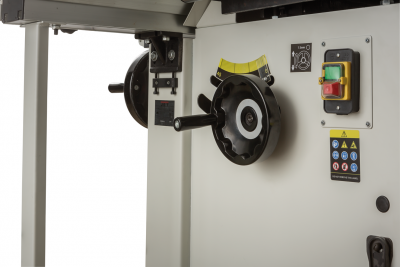

- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугуна справа
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа

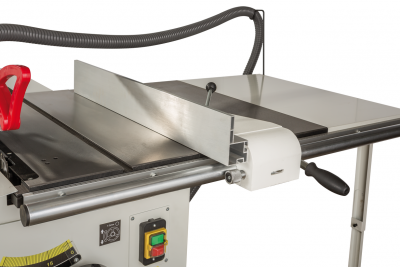

- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля

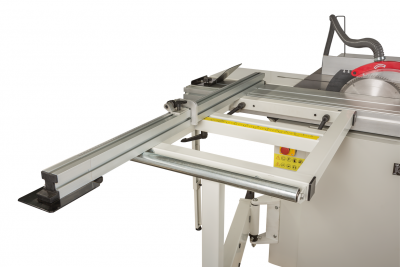

- Съемный расширитель подвижного стола с телескопической опорой

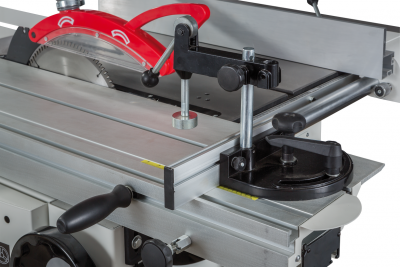

- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки

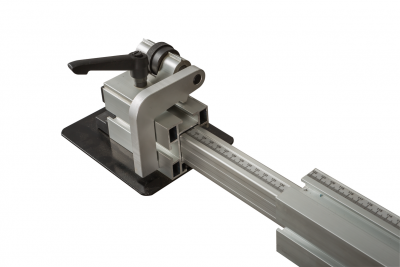

- Выдвижной концевой упор заготовки
- Поворотный упор подвижного стола с угловой разметкой

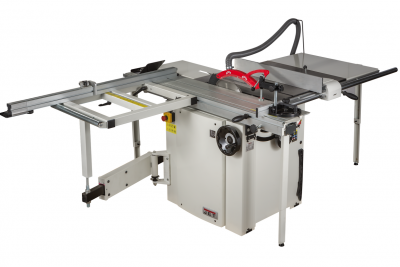

Jet JTSS-1600-M форматно-раскроечный станок профессионального класса для работы с древесиной и ламинированными материалами на её основе. Важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые обычно приходится докупать.
Рабочий стол выполнен из чугунного литья, его можно расширить одной или двумя секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволяет распиливать детали с отступом 1220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.
Станок оборудован подвижным столом (кареткой), ход которого составляет 1600 мм. При работе на нем деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартный комплект входит и расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.
В остальном конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса: предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.
Тип привода
|
электрический |
Питание
|
1х220 В |
Потребляемая мощность, кВт
|
3,5 |
Масса, кг
|
250 |
Потребляемая (выходная) мощность двигателя, кВт
|
3,5 (2,5) |
Напряжение, В
|
230 |
Удлинение рабочего стола (ДхШ), мм
|
500х310 |
Размеры подвижного стола (ДхШ), мм
|
1600х270 |
Расширение подвижного стола (ДхШ), мм
|
580х680 |
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм
|
2200 |
Ход подвижного стола (каретки), мм
|
1600 |
Максимальная длина распила на подвижном столе, мм
|
1350 |
Частота вращения подрезного диска на холостом ходу, об/мин
|
8700 |
Внешний (посадочный) диаметр подрезного диска, мм
|
90 (20) |
Расширение рабочего стола из чугуна справа (ДхШ)
|
800 х 440 мм |
Дополнительное расширение рабочего стола из стального листа справа (ДхШ)
|
800 х 440 мм |
Частота вращения пильного диска на холостом ходу, об/мин
|
4700 |
Внешний (посадочный) диаметр пильного диска, мм
|
315 (30) |
Угол наклона пильного диска
|
0-45º |
Максимальная глубина пропила под углом 0° и 45°, мм
|
100 и 80 |
Размеры рабочего стола (ДхШ), мм
|
800 х 385 |
Максимальная ширина заготовки при пилении с параллельным упором справа, мм
|
1220 |
Диаметр вытяжного штуцера, мм
|
100 |
Длина, мм
|
1600 |
Ширина, мм
|
2280 |
Высота, мм
|
865 |
Масса, кг
|
250 |
Длина в упаковке, см
|
94 |
Ширина в упаковке, см
|
80 |
Высота в упаковке, см
|
104 |
Масса кг в упаковке
|
300 |
